Lugar de origen: | China |
---|---|
Nombre de la marca: | TOBO |
Certificación: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Número de modelo: | GOST DEL ESTRUENDO DEL EN DEL ANSI ASME API JIS |
Cantidad de orden mínima: | 100kgs |
Precio: | negotiable |
Detalles de empaquetado: | en las bolsas de plástico entonces en paquetes |
Tiempo de entrega: | 15days-> |
Condiciones de pago: | T/T, L/C, Western Union, MoneyGram |
Capacidad de la fuente: | 1500 toneladas por mes |
Estándar: | Clase 2500 Lap Joint Flanges del reborde de ANSI/ASME B16.5 | Color: | Blanco, de plata |
---|---|---|---|
Diámetro exterior: | dn15-dn1000 | Tipo: | Lap Joint Flanges |
Alta luz: | rebordes y colocaciones de las forjas,Colocaciones y rebordes forjados |

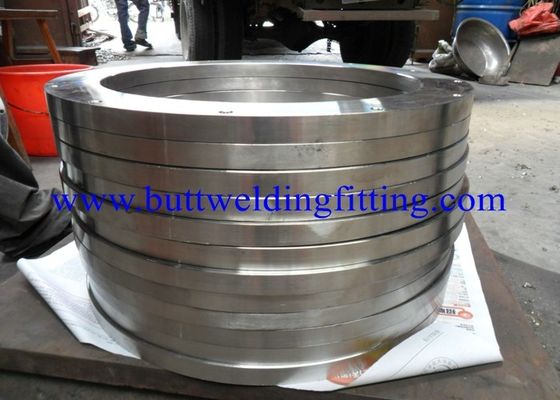

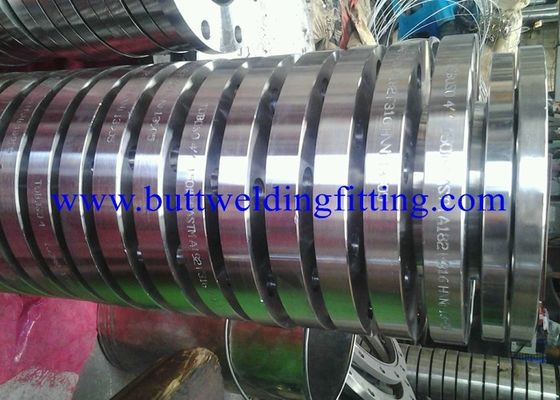

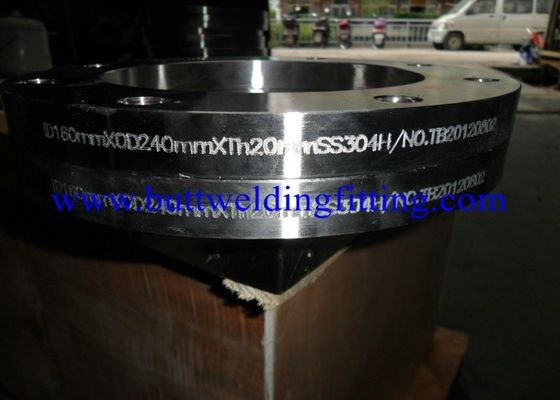

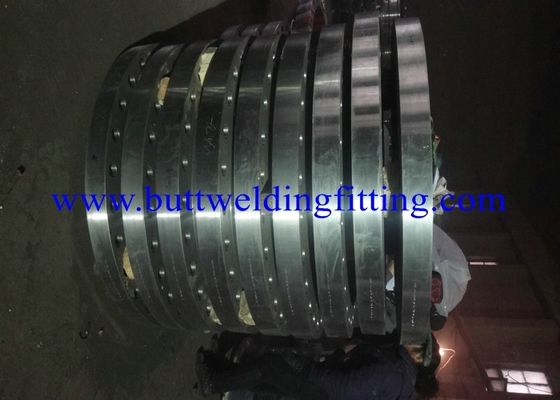

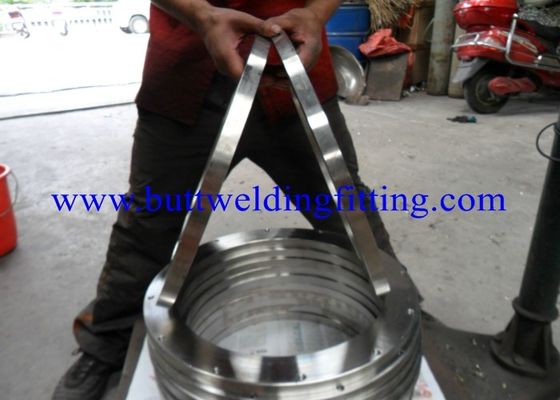

Clase del reborde de ANSI/ASME B16.5 tamaño de 2500 de revestimiento rebordes de la junta: EL 1/2” (DN15) - 100” (DN2500)
Especificación:
Tamaño: EL 1/2” (DN15) - 100” (DN2500)
Marca: TOBO
Clase: 2500 LIBRAS
Tipo: Rebordes de la junta de revestimiento, rebordes flojos
Especialícese: Según el dibujo
Estándar:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Estruendo:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, ESTRUENDO 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
B.S:
BS4504, BS4504, BS1560, BS10, etc
Los rebordes de la junta de revestimiento (rebordes flojos) se utilizan con un trozo-fin correspondiente que los “partes movibles” en el interior del reborde. La ventaja principal de este tipo de reborde, es que una vez que el tubo suelda con autógena al trozo-fin del parte movible, el reborde entonces puede girar para una alineación más fácil de los agujeros de perno. Sin embargo, la junta de revestimiento ensancha y la capacidad de sus trozo-fines de llevar a cabo la presión está casi como los rebordes del mocasín. No son convenientes para las situaciones con un alto externo o cargas cambiantes de la fuerza. Proporcionan una ventaja en un sistema aflautado que necesite desmontar frecuente para la inspección o quitan acumulaciones.
Rebordes de la junta de revestimiento de ANSI/ASME B16.5
Clase del reborde de ANSI/ASME B16.5 150 rebordes de la junta de revestimiento
Clase del reborde de ANSI/ASME B16.5 300 rebordes de la junta de revestimiento
Clase del reborde de ANSI/ASME B16.5 600 rebordes de la junta de revestimiento
Clase del reborde de ANSI/ASME B16.5 900 rebordes de la junta de revestimiento
Clase del reborde de ANSI/ASME B16.5 1500 rebordes de la junta de revestimiento
Clase del reborde de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento
Material y grados roscados de los rebordes:
Rebordes de la junta de revestimiento del acero inoxidable (rebordes flojos): ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Rebordes de la junta de revestimiento del acero de carbono (rebordes flojos): ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 LF 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
Rebordes de la junta de revestimiento del acero de aleación (rebordes flojos): ASTM/ASME A/SA 182 Y A 387 F1, F5, F9, F11, F12, F22, F91
Rebordes de acero a dos caras de la junta de revestimiento (rebordes flojos): ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Rebordes a dos caras estupendos de la junta de revestimiento (rebordes flojos): ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
Rebordes de la junta de revestimiento de la aleación de níquel (rebordes flojos): Níquel 200 (UNS no N02200), níquel 201 (UNS no N02201), Monel 400 (UNS no N04400), Monel 500 (UNS no N05500), Inconel 800 (UNS no N08800), Inconel 825 (UNS no N08825), Inconel 600 (UNS no N06600), Inconel 625 (UNS no N06625), Inconel 601 (UNS no N06601), Hastelloy C 276 (UNS no N10276), aleación 20 (UNS no N08020), etc
Rebordes de la junta de revestimiento de la aleación de cobre (rebordes flojos): UNS no C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS no C 70600 (Cu - Ni 90/10), C 71500 (Cu-Ni-70/30)
Rebordes de la junta de revestimiento del acero de carbono de la baja temperatura (rebordes flojos): ASTM A350, LF2, LF3
Usos de la clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos)
La clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos) se utiliza en el proceso químico y petroquímico.
La clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos) se utiliza en electrónica.
La clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos) se utiliza en el equipo de proceso para la pureza del producto que mantiene en la manipulación de las comidas, fibras sintéticas.
La clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos) se utiliza en infante de marina y la ingeniería costera.
Características de la clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos)
La clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos) es altamente resistente a las diversas sustancias químicas de reducción.
La clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos) es resistencia excelente a los álcalis cáusticos.
La clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos) es conductividad arriba eléctrica.
La clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos) es resistencia a la corrosión excelente a las aguas destiladas y naturales.
La clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos) es resistencia a las soluciones de sal neutrales y alcalinas.
La clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos) es resistencia excelente al flúor seco.
La clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos) es ampliamente utilizada manejar soda cáustica.
La clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos) es buenas propiedades termales, eléctricas y magnetostrictivas.
La clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos) ofrece una cierta resistencia a los ácidos hidroclóricos y sulfúricos en las temperaturas y las concentraciones modestas.
Dimensiones de la clase de ANSI/ASME B16.5 2500 rebordes de la junta de revestimiento (rebordes flojos)
Tubo Diam normal. | O.D. Reborde | Thk. Del minuto del reborde | Diam. de Eje |
Longitud Hub.Y | Diámetro interior | Esquina Radio del diámetro interior de Traslapado Reborde |
Diam. del perno Círculo |
Diam. del perno Agujeros |
Número de pernos |
Diam. de Pernos (pulgada) |
Kilogramo | Libra | |
pulgada | dn | O | C | X | Y | B | R | A.C. | BH | BN | BD | ||
el 1/2” | 15 | 133,4 | 30,2 | 42,9 | 39,6 | 22,9 | 3 | 88,9 | 22,4 | 4 | 3/4" | 3 | 6,6 |
3/4" | 20 | 139,7 | 31,8 | 50,8 | 42,9 | 28,2 | 3 | 95,3 | 22,4 | 4 | 3/4" | 4 | 8,8 |
1" | 25 | 158,8 | 35,1 | 57,2 | 47,8 | 35,1 | 3 | 108 | 25,4 | 4 | 7/8" | 5 | 11 |
1-1/4” | 32 | 184,2 | 38,1 | 73,2 | 52,3 | 43,7 | 4,8 | 130 | 28,4 | 4 | 1" | 8 | 17,6 |
1-1/2” | 40 | 203,2 | 44,5 | 79,2 | 60,5 | 50 | 6,4 | 146,1 | 31,8 | 4 | 1 1/8" | 11 | 25 |
2" | 50 | 235 | 50,8 | 95,3 | 69,9 | 62,5 | 7,9 | 171,5 | 28,4 | 8 | 1" | 17 | 38 |
2-1/2” | 65 | 266,7 | 57,2 | 114,3 | 79,2 | 75,4 | 7,9 | 196,9 | 31,8 | 8 | 1 1/8" | 25 | 55 |
3" | 80 | 304,8 | 66,5 | 133,4 | 91,9 | 91,4 | 9,7 | 228,6 | 35,1 | 8 | 1 1/4" | 38 | 83 |
3-1/2” | 90 | - | - | ||||||||||
4" | 100 | 355,6 | 76,2 | 165,1 | 108 | 116,8 | 11,2 | 273,1 | 41,1 | 8 | 1 1/2” | 58 | 127 |
5" | 125 | 419,1 | 91,9 | 203,2 | 130 | 144,5 | 11,2 | 323,9 | 47,8 | 8 | 1 3/4" | 95 | 210 |
6" | 150 | 482,6 | 108 | 235 | 152,4 | 171,5 | 12,7 | 368,3 | 53,8 | 8 | 2" | 146 | 323 |
8" | 200 | 552,5 | 127 | 304,8 | 177,8 | 222,3 | 12,7 | 438,2 | 53,8 | 12 | 2" | 220 | 485 |
10" | 250 | 673,1 | 165,1 | 374,7 | 228,6 | 277,4 | 12,7 | 539,8 | 66,5 | 12 | 2 1/2” | 420 | 925 |
12" | 300 | 762 | 184,2 | 441,5 | 254 | 328,2 | 12,7 | 619,3 | 73,2 | 12 | 2 3/4" | 590 | 1300 |
