Lugar de origen: | China |
---|---|
Nombre de la marca: | TOBO |
Certificación: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Número de modelo: | 31254 1,4547 254 SMO |
Cantidad de orden mínima: | 1PC |
Precio: | US $ 10 - 100 / Kilogram |
Detalles de empaquetado: | Cajas o plataformas de madera marineras atadas por la banda de acero o según los requisitos del clie |
Tiempo de entrega: | 30 días después de recibir el pago adelantado del 30% por T/T o el LC |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | 50 Toneladas y toneladas por mes |
Tipo: | Reborde de placa | OD: | 9,5 a 219m m |
---|---|---|---|
Grado de clase: | 150#~2500# | El hacer frente: | RF (cara aumentada); FF (cara plana); RTJ (tipo junta del anillo); RJ (cara común) del anillo TG (le |
Proceso de fabricación: | Empuje, prensa, fragua, molde, etc. | Embalaje: | Casos de madera, plataformas, bolsos de nylon o según los requisitos de clientes |
MOQ: | 1pcs | Plazo de expedición: | 10-100 días dependiendo de la cantidad |
Condiciones de pago: | L/C, T/T | Envío: | MANDO Tianjin/Shangai, CFR, CIF etc |
Uso: | Conexión de la tubería y de las válvulas | Tratamiento superficial: | Conservado en vinagre, 2B, No.4, VAGOS, rayita, espejo |
Alta luz: | rebordes y colocaciones de las forjas,Rebordes de la soldadura de extremo |

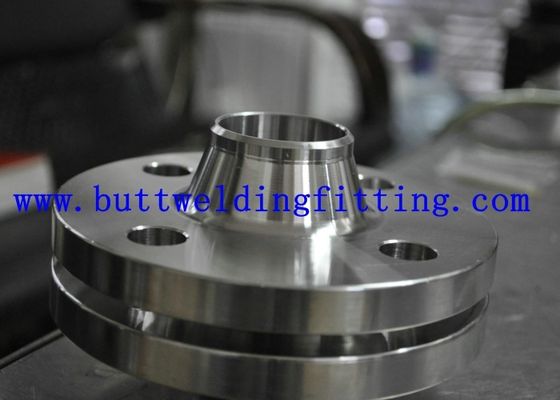

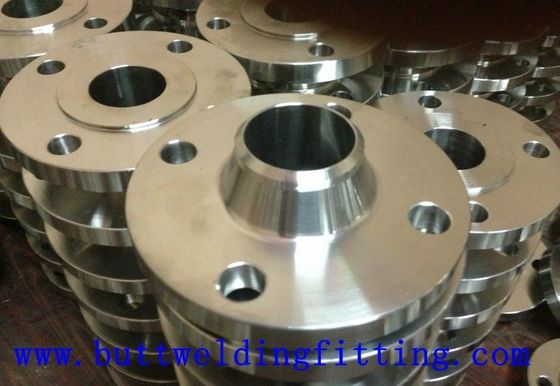

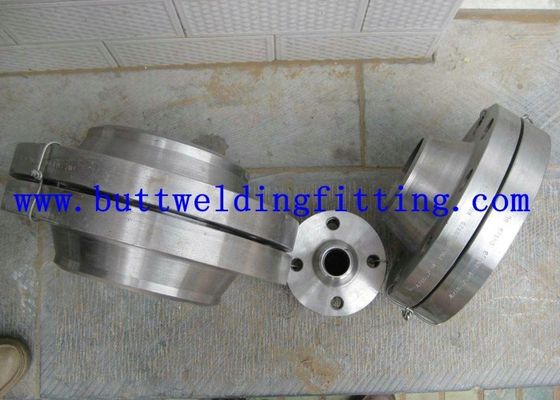

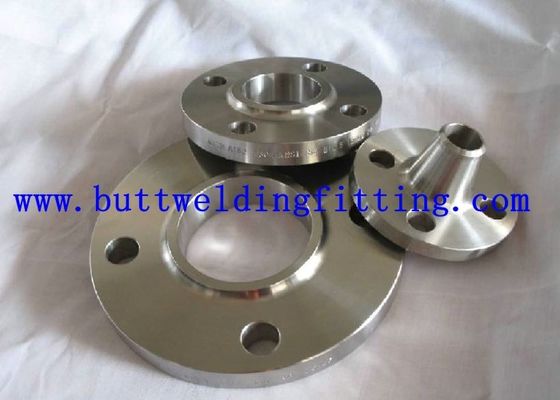

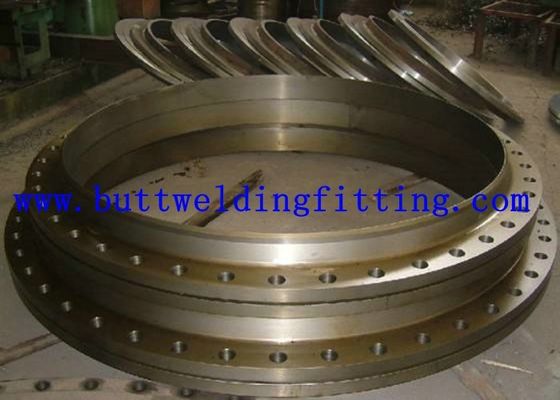

EL ANSI, ASME, ASA, REBORDE DEL ANILLO DE LA PLACA B16.5 AUMENTÓ LA CLASE DE LA CARA 150/300/600
Tamaño:
Material:
Estándar:
Lugar del origen:
Número de modelo:
Estándar o no estándar:
Nombre de producto:
Tipo:
Tratamiento superficial:
Técnica:
Uso:
Término comercial:
Gama de tallas:
MOQ:
Muestra:
Detalles de empaquetado:
1. Plataforma de madera
2. bolso tejido Anti-mojado
3. como sea necesario
Detalle de la entrega:
7-10 días, según la cantidad final
Dimensiones del reborde y masas aproximadas |
ANSI, ASME, ASA, B16.5 el 150lb/sq.in. Reborde RF del anillo de la placa | |||||||||
ø | D | b | g | m | J | k | Agujeros | l | Kilogramo. |
el 1/2” | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0.400 |
3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0.700 |
1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0.800 |
1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1.100 |
1 1/2” | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1.400 |
2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2.200 |
2 1/2” | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3.600 |
3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4.100 |
3 1/2” | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5.200 |
4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5.600 |
5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6.300 |
6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7.500 |
8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12.600 |
10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18.500 |
12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28.000 |
14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36.000 |
16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46.000 |
18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50.000 |
20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64.000 |
22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72.000 |
24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89.000 |
NOTA:
1. rebordes de la clase 150 a menos que la junta de revestimiento sea suministrada con 0,06 (1.6m m) caras aumentadas, que se incluye en el ‘grueso’ (c) y la ‘longitud a través del eje’ (Y1), (Y3). 2. Para el mocasín, la soldadura roscado, del zócalo y los rebordes de la junta de revestimiento, los ejes se pueden formar cualquier vertical de la base a rematar o afilar dentro de los límites de 7 grados. 3. los rebordes ciegos se pueden hacer con el mismo eje que eso usado para los rebordes del mocasín o sin el eje. 4. La superficie y la parte trasera (superficie sustentadora de la junta para empernar) se hacen paralela dentro de 1 grado. Para lograr paralelismo, el hacer frente del punto se realiza según MSS SP-9, sin la reducción del grueso (c). 5. la profundidad del zócalo (d) es cubierta por ANSI B 16,5 solamente de tamaños con 3 pulgadas, sobre 3 pulgadas está en la opción del fabricante. |
ANSI, ASME, ASA, B16.5 los 300lb/sq.in. Reborde de placa RF | |||||||||
ø | D | b | g | m | J | k | Agujeros | l | Kilogramo. |
el 1/2” | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0.700 |
3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1.100 |
1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1.400 |
1 1/4" | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1.800 |
1 1/2” | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2.600 |
2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3.400 |
2 1/2” | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4.400 |
3" | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6.100 |
3 1/2” | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7.500 |
4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10.100 |
5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12.500 |
6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14.100 |
8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24.800 |
10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37.100 |
12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50.000 |
14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70.000 |
16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90.000 |
18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112.000 |
20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133.000 |
22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197.000 |
24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208.000 |
NOTA:
1. rebordes de la clase 300 a menos que la junta de revestimiento sea suministrada con 0,06 (1.6m m) caras aumentadas, que se incluye en el ‘grueso’ (c) y la ‘longitud a través del eje’ (Y1), (Y3). 2. Para el mocasín, la soldadura roscado, del zócalo y los rebordes de la junta de revestimiento, los ejes se pueden formar cualquier vertical de la base a rematar o afilar dentro de los límites de 7 grados. 3. los rebordes ciegos se pueden hacer con el mismo eje que eso usado para los rebordes del mocasín o sin el eje. 4. La superficie y la parte trasera (superficie sustentadora de la junta para empernar) se hacen paralela dentro de 1 grado. Para lograr paralelismo, el hacer frente del punto se realiza según MSS SP-9, sin la reducción del grueso (c). 5. la profundidad del zócalo (d) es cubierta por ANSI B 16,5 solamente de tamaños con 3 pulgadas, sobre 3 pulgadas está en la opción del fabricante. |
ANSI, ASME, ASA, B16.5 los 600lb/sq.in. Reborde de placa RF | |||||||||
ø | D | b | g | m | J | k | Agujeros | l | Kilogramo. |
el 1/2” | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0.800 |
3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1.400 |
1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1.600 |
1 1/4" | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2.100 |
1 1/2” | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3.100 |
2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3.700 |
2 1/2” | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5.400 |
3" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7.300 |
3 1/2” | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8.900 |
4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11.800 |
5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24.500 |
6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29.500 |
8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43.000 |
10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70.000 |
12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86.000 |
14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100.000 |
16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142.000 |
18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175.000 |
20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232.000 |
22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292.000 |
24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330.000 |
NOTA:
1. rebordes de la clase 600 a menos que la junta de revestimiento sea suministrada con 0,25 (6.35m m) caras aumentadas, que no se incluye en el ‘grueso’ (c) y la ‘longitud a través del eje’ (Y1), (Y3). 2. Para el mocasín, la soldadura roscado, del zócalo y los rebordes de la junta de revestimiento, los ejes se pueden formar cualquier vertical de la base a rematar o afilar dentro de los límites de 7 grados. 3. los rebordes ciegos se pueden hacer con el mismo eje que eso usado para los rebordes del mocasín o sin el eje. 4. La superficie y la parte trasera (superficie sustentadora de la junta para empernar) se hacen paralela dentro de 1 grado. Para lograr paralelismo, el hacer frente del punto se realiza según MSS SP-9, sin la reducción del grueso (c). 5. las dimensiones de tamaños 1/2 a 3 1/2 son lo mismo que para los rebordes de la clase 400. 6. la profundidad del zócalo (d) es cubierta por ANSI B 16,5 solamente de tamaños con 3 pulgadas, sobre 3 pulgadas está en la opción del fabricante. |
Detalles de la capacidad de producción y de la compra | ||
1. | Dimensión DN15 - DN2000 (el 1/2” - 80"), reborde forjado del reborde de la fuente. | |
2. | Acero de carbono material: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn etc. | |
3. | Acero inoxidable material: ASTM A182 F304, F304L, F316, F316L, F321 etc. | |
4. | Moho anti de los rebordes: Aceite anti del moho, pintura negra, capa de pintura amarilla, caliente sumergidos etc. galvanizado, frío galvanizado. | |
5. | Salida mensual: 3000 toneladas por mes. | |
6. | Condiciones de expedición: CIF, CFR, MANDO, EXW. | |
7. | Condiciones de pago: Transferencia bancaria (T/T), L/C irrevocable a primera vista etc. | |
8. | Cantidad de orden mínima: 1Ton o 100Pcs. | |
9. | Garantía de calidad: Certificado EN10204 3,1, certificado del molino, inspección de los terceros, servicio libre del reemplazo. |
