| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | TOBO |
| Certificación: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Número de modelo: | A403 WP321 WP317L, WP321, WP347/WPS31254 |
| Cantidad de orden mínima: | 1PC |
| Precio: | USD1-60 PER PC |
| Detalles de empaquetado: | CASO O PLATAFORMA DE PLY-WOODEN |
| Condiciones de pago: | T / T, Western Union L / C |
| Capacidad de la fuente: | 9000000PCS POR MES |
| Codo:: | 45 grados, 90 grados, 180 grados, redius largo, redius corto | Diámetro externo:: | el 15MM-2400MM |
|---|---|---|---|
| Tipo:: | R=1D, 1.5D, 3D, 5D, 6D, 8D, 10D y 20D. | ||
| Alta luz: | Codo de las instalaciones de tuberías,Codo de la soldadura a tope |
||

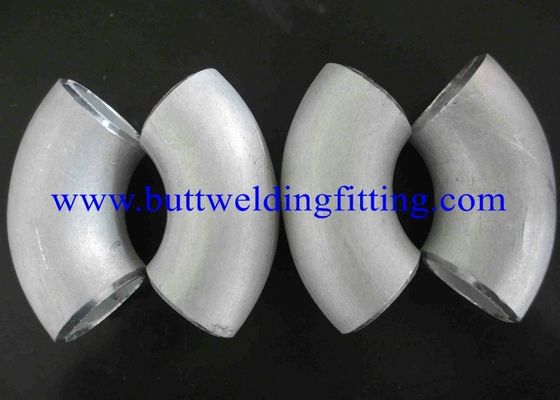

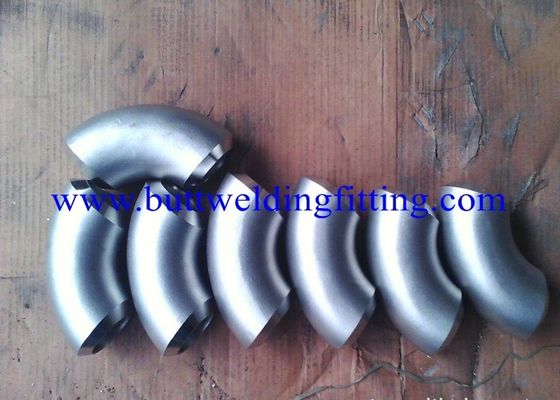

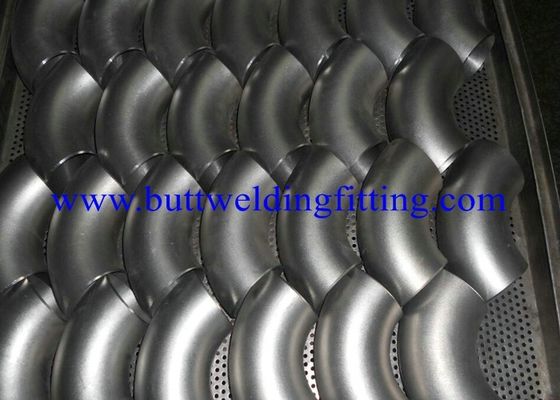

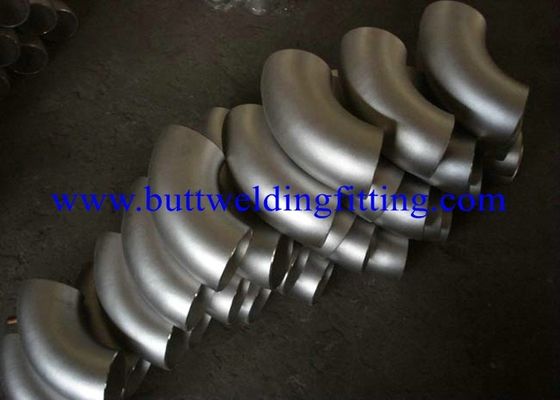

Codo inconsútil A403 WP321 WP317L, WP321, WP347/WPS31254 del acero inoxidable del codo largo del radio
1) grueso de pared inconsútil, de ranura simple del tubo: el 1/2 “NPS Sch5S a 24" OD x 30m m
2) grueso de pared del tubo de la doble-raja: a partir de la 10" a 58" OD x 30m m
Estándares de la fabricación:
1) ASTM ASME A/SA 403 MSS SP43 Y SP75 ANSI B16.28 ASTM A815 ASTM B363 B366 DEL ANSI B16.9
2) DIN2605 DIN2615 DIN2616 DIN2617
3) GB12459 GB13401
4) JIS2313
Proceso: el acero inoxidable, el frío usado cobre del níquel, el moldeado del mandril (el codo puede minimizar el grueso que enrarece) usando el acero de carbono, y el otro proceso termal, formando dentro del mandril
Dimensiones: el 1/2 inconsútil “- 20" (DN15 - DN500), una raja el 1/2 “- 48" (DN15 - DN1200)
Estándares: GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635,
HG/T21631, ASME B16.9, MSS SP-43, ESTRUENDO 2605, JIS B2313
Grueso: SCH5S-SCH160
material: acero inoxidable, cobre del níquel, acero de carbono y acero poco aleado, acero de aleación
ASME B16.9
|
tamaño |
Diámetro externo |
Grueso de pared (t) |
centrodel codo de 90o L/R para atar A |
centrode 45o L/R para doblar el final B |
90o S/R al extremo de un codo de centro |
Tres vínculos al centro para el final C.M |
La longitud del casquillo |
|||
|
Sch.5S |
Sch.10S |
Sch.40S |
Sch.80S |
|||||||
|
el 1/2 |
0,840 |
0,065 |
0,083 |
0,109 |
0,147 |
1,50 |
0,625 |
- |
1,00 |
1,00 |
|
3/4 |
1,050 |
0,065 |
0,083 |
0,113 |
0,154 |
1,12 |
0,438 |
- |
1,13 |
1,00 |
|
1 |
1,315 |
0,065 |
0,109 |
0,133 |
0,179 |
1,50 |
0,875 |
1,00 |
1,50 |
1,50 |
|
1-1/4 |
1,660 |
0,065 |
0,109 |
0,140 |
0,191 |
1,88 |
1,00 |
1,25 |
1,88 |
1,50 |
|
1-1/2 |
1,900 |
0,065 |
0,109 |
0,145 |
0,200 |
2,25 |
1,12 |
1,50 |
2,25 |
1,50 |
|
2 |
2,375 |
0,065 |
0,109 |
0,154 |
0,218 |
3,00 |
1,38 |
2,00 |
2,50 |
1,50 |
|
2-1/2 |
2,875 |
0,083 |
0,120 |
0,203 |
0,276 |
3,75 |
1,75 |
2,50 |
3,00 |
2,00 |
|
3 |
3,500 |
0,083 |
0,120 |
0,216 |
0,300 |
4,50 |
2,00 |
3,00 |
3,38 |
2,50 |
|
4 |
4,500 |
0,083 |
0,120 |
0,237 |
0,337 |
6,00 |
2,50 |
4,00 |
4,13 |
3,00 |
|
5 |
5,563 |
0,109 |
0,134 |
0,258 |
0,375 |
7,50 |
3,12 |
5,00 |
4,88 |
3,50 |
|
6 |
6,625 |
0,109 |
0,134 |
0,280 |
0,432 |
9,00 |
3,75 |
6,00 |
5,63 |
4,00 |
|
8 |
8,625 |
0,109 |
0,148 |
0,322 |
0,500 |
12,00 |
5,00 |
8,00 |
7,00 |
5,00 |
|
10 |
10,750 |
0,134 |
0,165 |
0,375 |
0,500 |
15,00 |
6,25 |
10,00 |
8,50 |
6,00 |
|
12 |
12,750 |
0,156 |
0,180 |
0,375 |
0,500 |
18,00 |
7,50 |
12,00 |
10,00 |
7,00 |
|
14 |
14,000 |
0,156 |
0,250 |
0,375 |
0,500 |
21,00 |
8,75 |
14,00 |
11,00 |
7,50 |
|
16 |
16,000 |
0,165 |
0,250 |
0,375 |
0,500 |
24,00 |
10,00 |
16,00 |
12,00 |
8,00 |
|
18 |
18,000 |
0,165 |
0,250 |
0,375 |
0,500 |
27,00 |
11,25 |
18,00 |
13,50 |
9,00 |
|
20 |
20,000 |
0,188 |
0,250 |
0,375 |
0,500 |
30,00 |
12,50 |
20,00 |
15,00 |
10,00 |
|
24 |
24,000 |
0,218 |
0,250 |
0,375 |
0,500 |
36,00 |
13,50 |
24,00 |
17,00 |
12,00 |
Gama de los usos: Para el uso en el petróleo, la fundición, el producto alimenticio, el poder, la fabricación de papel, la sustancia química, el equipamiento médico, la aviación, el cambiador de calor de la caldera, y otros campos.
Nota: Proveer de clientes la composición customerized, tamaño, paquete.
