Reductor ASME A403 WP 347/347H/316Ti del acero inoxidable del reductor del tubo concéntrico

Informacion basica

Lugar de origen:	China
Nombre de la marca:	TOBO
Certificación:	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Número de modelo:	ASME A403 WP 347/347H/316Ti

Cantidad de orden mínima:	2pcs
Precio:	USD0.3-200 PER PC
Detalles de empaquetado:	CASO O PLATAFORMA DE PLY-WOODEN
Tiempo de entrega:	15 días
Condiciones de pago:	T / T, L / C, Western Union
Capacidad de la fuente:	9990000PCS por mes

Mejor precio Contactar ahora

Estándar::

ASTM, JIS, BS, estruendo, UNI etc

Material de Grado:

ASME A403 WP 347/347H/316Ti

Tipo de producto:

Reductor de la estafa/Ecc

Grueso::

Sch5-Sch160, STD, XS, XXS

Resaltar:

Reductor del tubo concéntrico

reductor de la soldadura de extremo

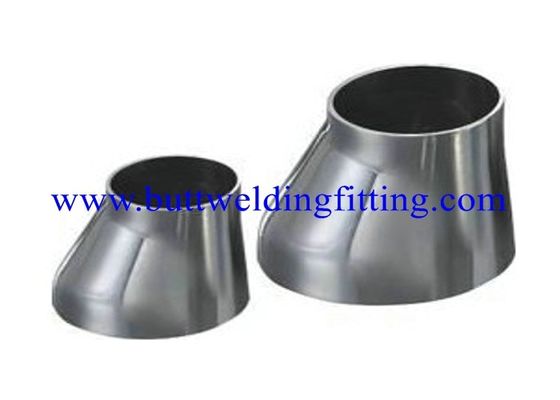

Reductor excéntrico ASME A403 WP 347/347H/316Ti 8" del acero inoxidable del reductor SCH40S 10" SCH80S

Un reductor del tubo es una clase de instalaciones de tuberías industriales usadas para conectar dos tubos (o los tubos) de diversos diámetros. Contiene el reductor concéntrico y el reductor excéntrico. El anterior se utiliza en los tubos verticales, y este último se utiliza para los tubos horizontales.

Los reductores del tubo se utilizan principalmente en las áreas siguientes:
1. el reductor del tubo es útil cuando hay un requisito en cambio del flujo flúido.
2. Se utiliza para que la entrada de bomba prevenga la cavitación.
3. Se cabe para los conectores de instrumentos, tales como flujómetro y válvula de control.

Tamaño
Reductor del tubo sin soldadura: el 1/2 " ~32" DN15~DN800
Reductor del tubo de la soldadura: 6" ~60" DN150~DN1500
Grueso de pared
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,
sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Grueso máximo: 200m m

Materiales
Acero de carbono: ASTM/ASME A234 WPB-WPC
Acero de aleación: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Acero inoxidable: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Acero de la baja temperatura: ASTM/ASME A402 WPL 3-WPL 6
Acero del alto rendimiento: ASTM/ASME A860 WPHY 42-46-52-60-65-70

Estándares
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005
SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
SP 43-2008 DEL SP 75-2008 MSS DE MSS
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2616-1-1991 DIN2616-2-1991
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17378-2001
AFNOR N-F UN 49-289-1990 AFNOR N-F UN 49-170-1-1999 AFNOR N-F UN 49-170-2-2009 AFNOR N-F UN 49-170-3-2009 AFNOR N-F A 49-170-4-2009
ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

Procesos industriales
Doblez, el exprimir, el presionar, el forjar, el trabajar a máquina y más

Industrias servidas
Nuestros reductores del tubo han encontrado muchos usos en una amplia gama de industrias, tales como electricidad, petróleo, gas natural, sustancia química, construcción naval, calefacción, fabricación de papel, metalurgia y así sucesivamente.

Especificaciones para la camiseta del tubo

Especificaciones para el reductor del tubo

Reductor del tubo	Gama de la producción
	Reductor del tubo sin soldadura	Reductor del tubo de la soldadura
Diámetro exterior	el 1/2 " ~32"	6" ~60"
Grueso de pared	4mm~200m m
Tipo de producto	Reductor concéntrico, reductor excéntrico

Descripción:

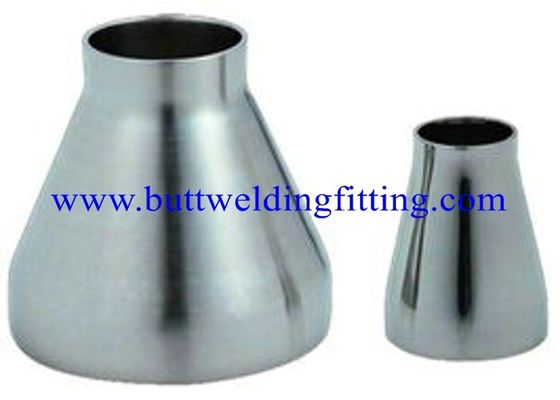

Reductor ASME A403 WP 347/347H/316Ti del acero inoxidable del reductor del tubo concéntrico 0

Especificación

Excéntrico concéntrico Reduer de Reduer

Diámetro nominal		Diámetro exterior		Final al extremo
Diámetro nominal		*D1D2**		Final al extremo
DN	NPS	Serie A	Serie B	H
20×15	3/4×1/2	26.9×21.3	25×18	38
20×10	3/4×3/8	26.9×17.3	25×14	38
25×20	1×3/4	33.7×26.9	32×25	51
25×15	1×1/2	33.7×21.3	32×18	51
32×25	1.1/4×1	42.4×33.7	38×32	51
32×20	1.1/4×3/4	42.4×26.9	38×25	51
32×15	1.1/4×1/2	42.4×21.3	38×18	51
40×32	1.1/2×1.1/4	48.3×42.4	45×38	64
40×25	1.1/2×1	48.3×33.7	45×32	64
40×20	1.1/2×3/4	48.3×26.9	45×25	64
40×15	1.1/2×1/2	48.3×21.3	45×18	64
50×40	2×1.1/2	60.3×48.3	57×45	76
50×32	2×1.1/4	60.3×42.4	57×38	76
50×25	2×1	60.3×33.7	57×32	76
50×20	2×3/4	60.3×26.9	57×25	76
65×50	2.1/2×2	73.0×60.3	76×57	89
65×40	2.1/2×1.1/2	73.0×48.3	76×45	89
65×32	2.1/2×1.1/4	73.0×42.4	76×38	89
65×25	2.1/2×1	73.0×33.7	76×32	89
80×65	3×2.1/2	88.9×73.0	89×76	89
80×50	3×2	88.9×60.3	89×57	89
80×40	3×1.1/2	88.9×48.3	89×45	89
80×32	3×1.1/4	88.9×42.4	89×38	89
90×80	3.1/2×3	101.6×88.9	-	102
90×65	3.1/2×2.1/2	101.6×73.0	-	102
90×50	3.1/2×2	101.6×60.3	-	102
90×40	3.1/2×1.1/2	101.6×48.3	-	102
90×32	3.1/2×1.1/4	101.6×42.4	-	102
100×90	4×3.1/2	114.3×101.6	-	102
100×80	4×3	114.3×88.9	108×89	102
100×65	4×2.1/2	114.3×73.0	108×76	102
100×50	4×2	114.3×60.3	108×57	102
100×40	4×1.1/2	114.3×48.3	108×45	102
125×100	5×4	141.3×114.3	133×108	127
125×90	5×3.1/2	141.3×101.6	-	127
125×80	5×3	141.3×88.9	133×89	127
125×65	5×2.1/2	141.3×73.0	133×76	127
125×50	5×2	141.3×60.3	133×57	127
150×125	6×5	168.3×141.3	159×133	140
150×100	6×5	168.3×114.3	159×108	140
150×90	6×3.1/2	168.3×101.6	-	140
150×80	6×3	168.3×88.9	159×89	140
150×65	6×2.1/2	168.3×73.0	159×76	140
200×150	8×6	219.1×168.3	219×159	152
200×125	8×5	219.1×141.3	219×133	152
200×100	8×4	219.1×114.3	219×108	152
200×90	8×3.1/2	219.1×101.6	-	152
250×200	10×8	273.0×219.1	273×219	178
250×150	10×6	273.0×168.3	273×159	178
250×125	10×5	273.0×141.3	273×133	178
250×100	10×4	273.0×114.3	273×108	178
300×250	12×10	323.9×273.1	325×273	203
300×200	12×8	323.9×219.1	325×219	203
300×150	12×6	323.9×168.3	325×159	203
300×125	12×5	323.9×141.3	325×133	203
350×300	14×12	355.6×323.9	377×325	330
350×250	14×10	355.6×273.0	377×273	330
350×200	14×8	355.6×219.1	377×219	330
350×150	14×6	355.6×168.3	377×159	330
400×350	16×14	406.4×355.6	426×377	356
400×300	16×12	406.4×323.9	426×325	356
400×250	16×10	406.4×273.0	426×273	356
400×200	16×8	406.4×219.1	426×219	356
450×400	18×16	457×406.4	478×426	381
450×350	18×14	457×355.6	478×377	381
450×300	18×12	457×323.9	478×325	381
450×250	18×10	457×273.0	478×273	381
500×450	20×18	508×457	529×478	508
500×400	20×16	508×406.4	529×426	508
500×350	20×14	508×355.6	529×377	508
500×300	20×12	508×323.9	529×325	508
550×500	22×20	559×508	-	508
550×450	22×18	559×457	-	508
550×400	22×16	559×406.4	-	508
550×350	22×14	559×355.6	-	508
600×550	24×22	610×559	-	508
600×500	24×20	610×508	630×529	508
600×450	24×18	610×457	630×478	508
600×400	24×22	610×406.4	630×426	508
650×600	26×24	660×610	-	610
650×550	26×22	660×559	-	610
650×500	26×20	660×508	-	610
650×450	26×18	660×457	-	610
700×650	28×26	711×660	-	610
700×600	28×24	711×610	720×630	610
700×550	28×22	711×559	-	610
700×500	28×20	711×508	720×530	610
750×700	30×28	762×711	-	610
750×650	30×26	762×660	-	610
750×600	30×24	762×610	-	610
750×550	30×22	762×559	-	610
800×750	32×30	813×762	-	610
800×700	32×28	813×711	820×720	610
800×650	32×26	813×660	-	610
800×600	32×24	813×610	820×630	610
850×800	34×32	864×813	-	610
850×750	34×30	864×762	-	610
850×700	34×28	864×711	-	610
850×650	34×26	864×660	-	610
900×850	36×34	914×864	-	610
900×800	36×32	914×813	920×820	610
900×750	36×30	914×762	-	610
900×700	36×28	914×711	920×720	610
950×900	38×36	965×914	-	610
950×850	38×34	965×864	-	610
950×800	38×32	965×813	-	610
950×750	38×30	965×762	-	610
1000×950	40×38	1016×965	-	610
1000×900	40×36	1016×914	1020×920	610
1000×850	40×34	1016×864	-	610
1000×800	40×32	1016×813	1020×820	610
1050×1000	42×40	1067×1016	-	610
1050×950	42×38	1067×965	-	610
1050×900	42×36	1067×914	-	610
1050×850	42×34	1067×864	-	610
1100×1050	44×42	1118×1067	-	610
1100×1000	44×40	1118×1016	1120×1020	610
1100×950	44×38	1118×965	-	610
1100×900	44×36	1118×914	1220×920	610
1150×1100	46×44	1168×1118	-	711
1150×1050	46×42	1168×1067	-	711
1150×1000	46×40	1168×1016	-	711
1150×950	46×38	1168×965	-	711
1200×1150	48×46	1220×1168	-	711
1200×1100	48×44	1220×1118	1220×1120	711
1200×1050	48×42	1220×1067	-	711
1200×1000	48×40	1220×1016	1220×1020	711
Nota: Las dimensiones se ajustan a GB/T12459, GB/T13401, ASME B16.9, SH3408, SH3409, HG/T21635, HG/T21631, estándar SY/T05010.

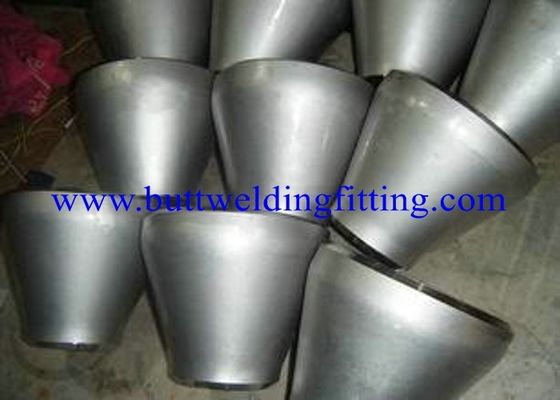

Reductor ASME A403 WP 347/347H/316Ti del acero inoxidable del reductor del tubo concéntrico 1

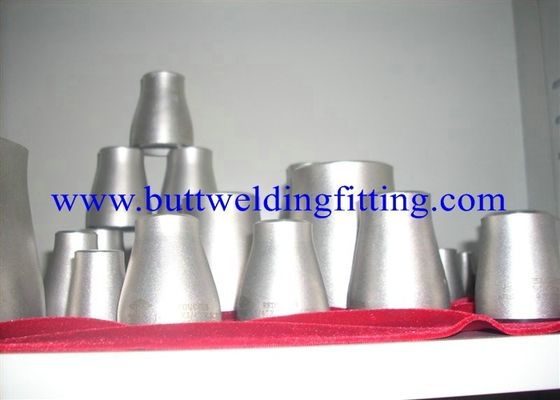

Reductor ASME A403 WP 347/347H/316Ti del acero inoxidable del reductor del tubo concéntrico 2
