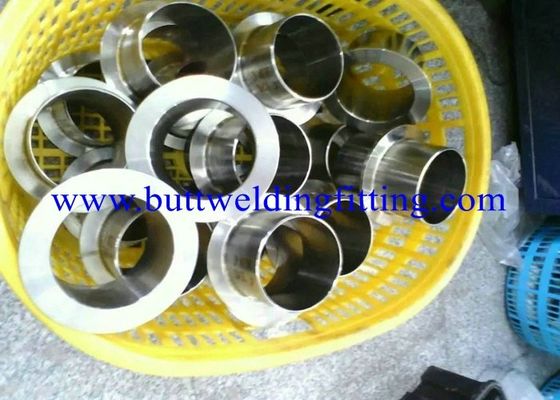

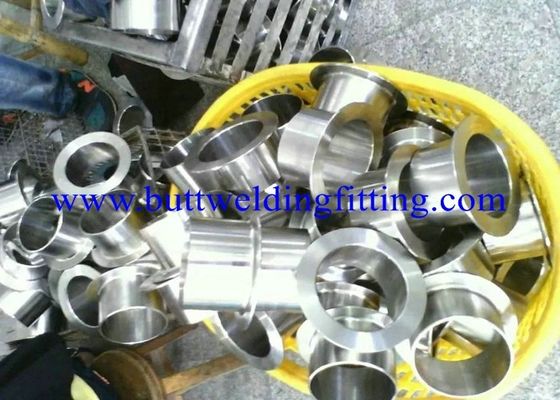

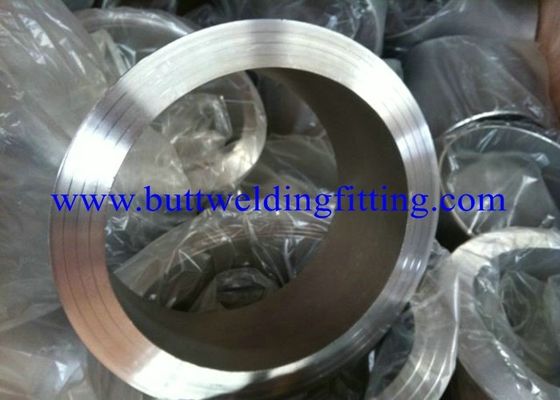

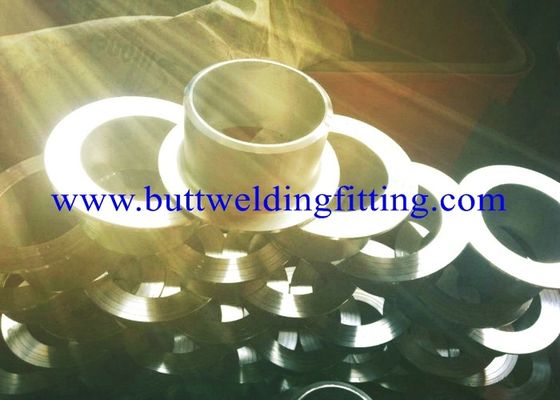

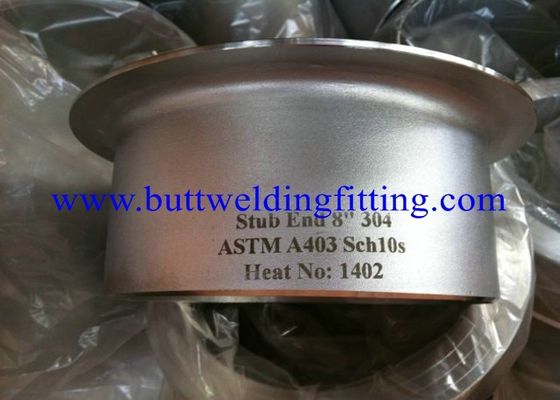

ASTM la soldadura a tope WP347/WPS31254 de A403 termina el 1/2” 10" SCH40S SCH160S ASME/ANSI B16.9

ASTM trozo del acero inoxidable WP347/WPS31254 de A403 termina el extremo el 1/2” 10" del trozo de la junta de revestimiento SCH40S SCH160S ASME/ANSI B16.9

EXTREMOS DEL TROZO EN ACERO INOXIDABLE

Diseños

Diseñe según ASME/ANSI B16.9, B16.28, MSS SP-43, MSS SP-75
Diseño inconsútil o soldado con autógena

Formas:

Codea 45°, el 90°, 180° (de largo y cortocircuito), 3R
Derecho y camisetas reducting
Reductores concéntricos y excéntricos
Casquillos
Extremos del trozo
Cruces
Otros diseños no estándar
Colocaciones del grueso de alta pared y de la soldadura de extremo del diámetro grande (inconsútiles o juntadas con junta a inglete) a pedido
Colocaciones formadas especiales de la soldadura de extremo a pedido

Materiales

Acero de carbono: ASTM A234 WPB
Acero de carbono de la aleación: ASTM A 234 WP1, cl 1, cl 1, WP 5 del WP 11 del WP 22
Acero de carbono de la baja temperatura: ASTM A 420 WPL6, WPL3
Acero inoxidable austenítico: ASTM A 403 WP 304/304L, WP 316/316L, WP 321
Duplex, superduplex
Monel®, Inconel 625®, Hastelloy C 276®, 6Mo, Incoloy 825®
Titanio, circonio para los usos altamente corrosivos
Hierro dúctil para los usos del agua

Gama dimensional

Tamaños: colocaciones especiales de la soldadura de extremo del 1/2” - 48" (y arriba - es decir)
Horario: STD, S40, XS, S80, S120, S160, XXS
Colocaciones del grueso de pared pesado/del diámetro grande a pedido

Descripción de producto

Nombre de producto: Tubos estupendos del duplex 2507 UNS S32750

Estándar: ASTM A789, ASTM A790, ASTM A213, A269, A312, A511, A789, A790, A376, EN 10216-5, EN 10297, ESTRUENDO 17456, ESTRUENDO 17458, JISG3459, JIS GS3463, GS3467, JIS G3448, GOST 9940, GOST 9941, GB/T 21833

Material: S32750 2507 F53 1,4410 X2CrNiMoN25-7-4, S32760 1,4501 F55 X2CrNiMoCuWN25-7-4, UNS S31803, UNS 32160, UNS S32205

Diámetro nominal: el 1/2 “a 32" NOTA para el tubo sin soldadura
Horario: 5S, 10S, 40S, 80S, 10, 20, 30… 120, 140, 160, XXS
Todas las dimensiones están de acuerdo con ANSI B36.19 y ANSI B36.10
Gama de tallas para la tubería: OD: 1/4" (6.25m m) a 8" (203m m), PESO 0,02" (0.5m m) a 0,5" (12m m)

Longitud: 30 m (de máximo) o como su requisito

Proceso:
Retirado a frío, laminado, precisión rodado para el tubo sin soldadura o tubo

Final: Recocido recocido y conservado en vinagre, brillante, pulido

Extremos: El extremo biselado o llano, corte del cuadrado, remueve las rebabas libremente, casquillo plástico en ambos extremo

Inspección y prueba

Nombre de producto: extremo del trozo de la junta de revestimiento

Artículo: Extremo común del trozo del buttweld-revestimiento

Detalles:

Tamaño nominal del tubo Diámetro exterior en el cartabón Longitud Radio del prendedero Diámetro del revestimiento A B NPS D L R G el 1/2 3/4 1 21,3 26,7 33,4 51 51 51 3,0 3,0 3,0 0,8 0,8 0,8 35 43 51 11/4 11/2 2 42,2 48,3 60,3 51 51 64 5,0 6,0 8,0 0,8 0,8 0,8 64 73 92 21/2 3 31/2 73,0 88,9 101,6 64 64 76 8,0 10,0 10,0 0,8 0,8 0,8 106 127 140 4 5 6 114,3 141,3 168,3 76 76 89 11,0 11,0 13,0 0,8 1,6 1,6 157 185 218 8 10 12 219,1 273,0 323,8 102 127 152 13,0 13,0 13,0 1,6 1,6 1,6 270 324 381 14 16 18 355,6 406,4 457,0 152 152 152 13,0 13,0 13,0 1,6 1,6 1,6 413 470 533 20 22 24 508,0 559,0 610,0 152 152 152 13,0 13,0 13,0 1,6 -- 1,6 584 641 692
