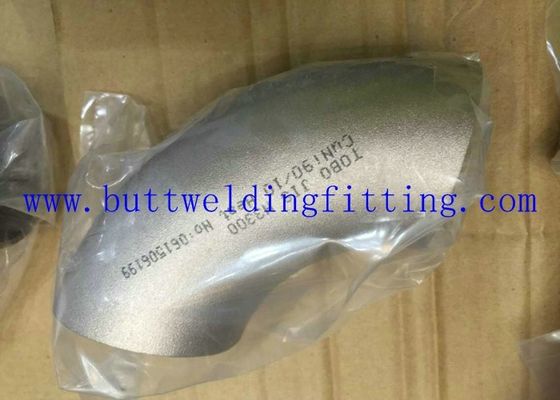

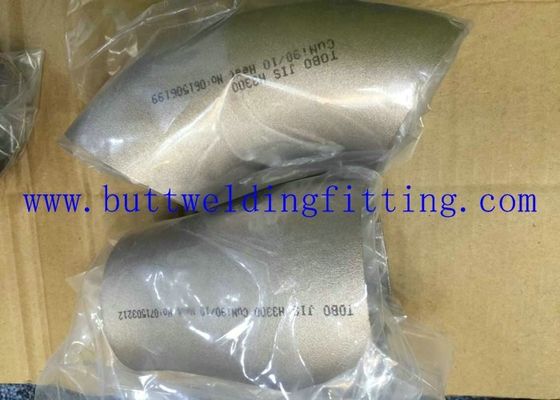

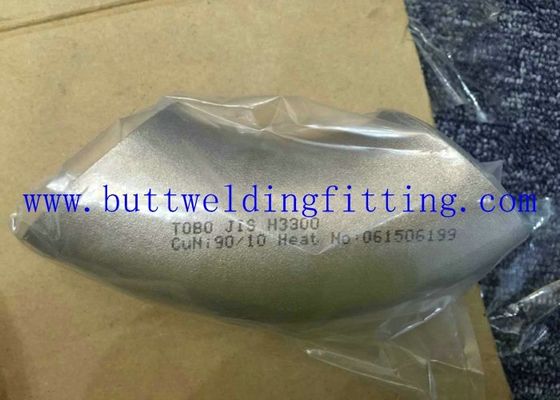

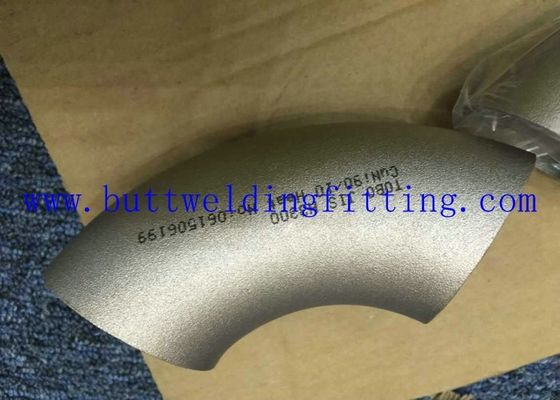

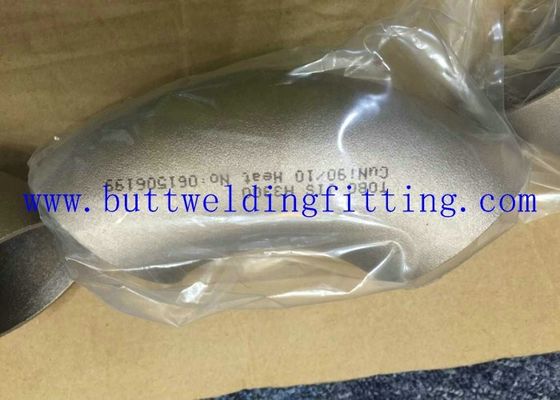

Las colocaciones de la soldadura de extremo del estruendo/del EN/de ASTM/de las BS codean los casquillos de extremo del tubo del reductor

Las colocaciones de la soldadura de extremo del estruendo/del EN/de ASTM/de las BS codean los casquillos de extremo del tubo del reductor

UNS NO C10100, 10200, 10300, 10800, 12200, colocaciones de la soldadura de extremo del NI 90/10 de 70600/CU codean el casquillo de extremo de tubo del reductor de la camiseta

Estándar: SB 111/466/ASTM A403 de ASTM/de ASME
Grado: UNS NO C 10100, 10200, 10300, 10800, 12000, 12200, 70600 (CU - NI 90/10), 71500

(CU - NI 70/30).

Colocación Buttweld del casquillo

La función de una colocación Buttweld del casquillo de extremo es bloquear del extremo de una línea en un sistema aflautado. El Buttweld

El casquillo es cabido colocando el casquillo de extremo sobre la línea abierta y soldando con autógena alrededor de la junta.

Colocación de extremo Buttweld del trozo

Los extremos del trozo están instalados en pares y acoplados así como dos rebordes de la junta de revestimiento. La superficie del extremo del trozo

tiene una superficie serrada fonográfica de la junta que prevenga salida en la junta. Usando trozo los extremos permiten

secciones de la línea que se abrirá para limpiar, la inspección o el reemplazo rápido etc, sin la necesidad de soldar nuevamente.

Colocación excéntrica/concéntrica del reductor

Hay dos opciones disponibles, del reductor concéntrico o del reductor excéntrico.

Un reductor excéntrico, también llamado un reductor de Bell, tiene dos (dentro) hilos femeninos de diversos tamaños con los centros

diseñado tanto como cuando se unen a, los dos pedazos de tubo no coinciden con uno a, solamente pueden ser

instalado para proporcionar el drenaje óptimo de la línea.

La colocación se diseña con el mercado más pequeño excéntrico al extremo más grande, permitiendo que alinee con solamente un lado

de la entrada. Las colocaciones del reductor se diseñan para ser soldadas con autógena fácilmente y ofrecen fuerza y el escape superiores

resistencia.

El reductor excéntrico se debe instalar con el lado recto hasta evita el atrapar del aire en la succión de la bomba. Son

diseñó permitir la conexión simple de diversos tubos clasificados. Éstos se pueden utilizar como reductores del tubo, flexibles

conectores y eliminadores de la vibración.

Los reductores excéntricos eliminan ruido y aíslan la vibración en la tubería, reducen la tensión, eliminan electrólisis

y protege contra oleadas de lanzamiento.

Un reductor concéntrico se une a las secciones del tubo en el mismo eje. Conectan los tubos desiguales del tamaño que tienen a

la línea central común y se utiliza para las transiciones del TC en tubería vertical.

Un reductor concéntrico tiene diversos extremos del tamaño para acoplar la manguera o la tubería de diverso diámetro que se una al tubo

secciones en el mismo eje. Puesto que virtualmente todos los sistemas aflautados pasan a través de cambios en diámetro cualquiera en el funcionamiento

o en las conexiones del equipo, un reductor sirve el de doble finalidad de cambiar el diámetro aflautado y en

la misma hora que de manejar el problema de la extensión, del desalineamiento o de la vibración.

Mientras que hay tamaños publicados de la transición y dimensiones cara a cara, es raramente que los tamaños catalogados

refiérase a qué se requiere en el lugar de trabajo. Por lo tanto, las dimensiones cara a cara así como los dos tamaños del reborde son

variado para caber el uso. Así, los reductores de encargo se fabrican fácilmente según las especificaciones.

1.1.1 dimensiones para las colocaciones Buttweld:

- BS 1640/ANSI - ASME B16.9 - B16.28 - B16.25
- Inconsútil, EFW, ERW, DSAW y forjado

1.1.2 grados materiales para las colocaciones Buttweld

Todas las colocaciones buttweld están disponibles en los grados materiales siguientes:

· Acero inoxidable

· A403 304/L 310 316/L 321/H 347/H 410440 904L

· Acero de carbono

· A234 WPB, WPC

· Acero de la baja temperatura

· A420 WPL6, WPL3

· Acero de aleación

· A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91

· Alta producción

· WPHY42, 52, 60, 65, 70

· Duplex y duplex estupendo

· A815 UNS 31803, UNS 31254, UNS S32750 UNS S32760

· Aleaciones de níquel

· 200, 400, K500, 600, 625, 800, 825

· Aleaciones

· ALEACIÓN B2 DE LA ALEACIÓN C276 DE LA ALEACIÓN C DE LA ALEACIÓN 20

· Aluminio

· 5083, 5154, 5251, 6061, 6063, 6082

· Grados inusuales

· Bronce, latón, cobre

· Níquel de Cupro

Titanio
