Especificación:

1.Products son manufacturados de acuerdo con todos los estándares relevantes de la junta a las designaciones del reborde del traje: ASME B 16,20, ASME B 16,5, BS1560, ASME B 16,47 A (b), EN 1092 de las BS, estruendo, JIS, y N-F, etc.

cordón 2.Color como ASME B 16,20 a petición.

Estándares del producto:

Nuestra producción está de acuerdo con los estándares de ASME B 16,20, de MSS SP-44, de API 605, del estruendo, de JIS, de JPI, de BS 1560, de JG/de T, de GB/T, hectogramo, SH, etc. O los productos se pueden modificar para requisitos particulares según los requisitos del traje. Proporcione por favor los dibujos específicos si la junta se utiliza en el cambiador de calor con las costillas.

TIPO DE JUNTA ESPIRAL DE LA HERIDA:

la herida espiral más gasekest, tiene 4 tipos:

Interruptor - Tipo básico

El tipo de construcción básico sin anillo externo e interno sólido se refuerza con varias capas de metal con
llenador para dar mayor estabilidad y mejores características de la compresión. - Conveniente para la lengua y el surco, varón
y femenino o acanalado a los montajes planos del reborde de la cara.

SWI - Tipo interno del anillo

El anillo interno sólido del metal actúa como tapón de la compresión. Para prevenir la acumulación de sólidos, reduzca
el flujo turbulento de líquidos de proceso y minimiza la erosión. La junta está entre el reborde agujereado y el interior
diámetro. El espacio anular es llenado por el anillo interno sólido del metal. - Conveniente para el tubo masculino y femenino ensancha.

SWC - Tipo externo del anillo

El anillo externo sólido localiza exactamente la junta en la cara del reborde para dar la fuerza radial adicional a
prevenga el escape de la junta y actúa como limitador de la compresión. En caso de instalar el anillo externo, es muy fácil
para instalar la junta para ensanchar cara porque el extremo del anillo externo tocará en los pernos - convenientes para el uso con el plano
cara y rebordes aumentados de la cara.

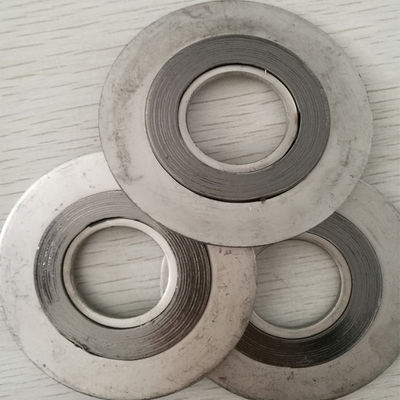

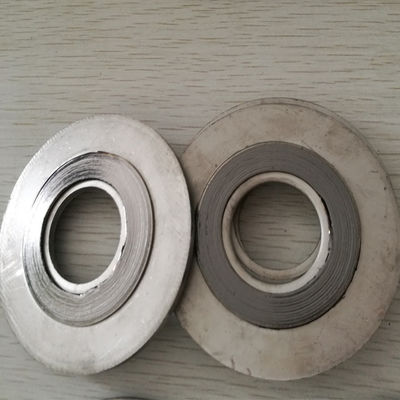

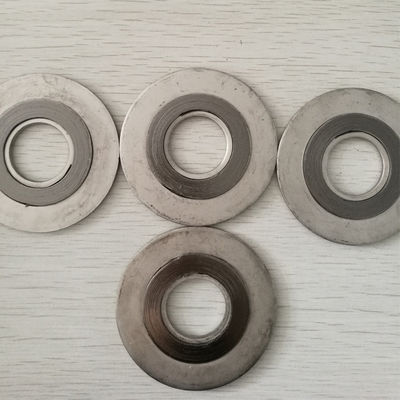

SWCI - Tipo interno y externo de los anillos

Un anillo interno y un tipo externo junta del anillo darán una compresión adicional que limita el tapón para la junta interna
y lado externo. Prevendrá la corrosión en cara del reborde en el espacio anular. - Conveniente para el uso con la cara plana
y rebordes aumentados de la cara y especificado para la clase de servicio 900LB de la alta presión/de la temperatura y arriba o donde
los medios corrosivos o tóxicos están presentes.

Estructura:

tira 1.Metal: la tira de metal procesada tiene buenas elasticidad y recuperación. Proporciona el llenador bastante resistencia a la tensión.

2.Filler: esta parte es el cuerpo principal de la junta y diverso material se utiliza en diversas condiciones

anillo 3.Centering: el anillo de centro no entra en el contacto directo con el líquido contenido. Se hace del acero de carbono y de la placa del electro o se pinta normalmente para evitar la corrosión. Otros materiales están disponibles a petición.

anillo 4.Inner: el anillo interno se utiliza para evitar la compresión excesiva debido a la alta tensión del asiento en el servicio de alta presión y también se utiliza para reducir turbulencia en el área del reborde. Se hace normalmente del mismo material que la tira metálica de la junta.

Material:
