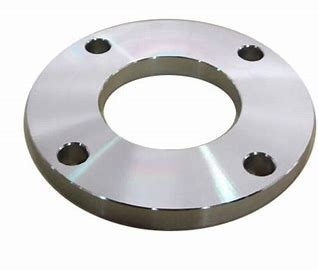

Ansi Asme Asa B16.5 Placa de anillo de brida cara elevada clase 150 / 300 / 600

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
Lugar de origen China.
Nombre de la marca TOBO
Certificación SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Número de modelo 31254 1.4547 254 OMS
Cantidad de orden mínima 1 PC
Precio US $ 10 - 100 / Kilogram
Detalles de empaquetado Cajas o paletas de madera en condiciones de navegar atadas con una banda de acero o según los requis
Tiempo de entrega 30 días después de recibir el 30% de pago anticipado por T/T o LC
Condiciones de pago L/C, T/T, Western Union
Capacidad de la fuente 50 toneladas métricas/toneladas métricas por mes
Datos del producto
El tipo brida de placa - ¿ Qué es eso? 9.5 a 219 mm
Clasificación de clase 150#~2500# Enfrentado RF (cara realzada); FF (cara plana); RTJ (junta tipo anillo); RJ (cara de junta anular) TG (cara mac
Proceso de fabricación Empujar, Prensar, Forjar, Fundir, etc. Envasado Cajas de madera, paletas, bolsas de nylon o según los requisitos de los clientes
Cuota de producción 1 piezas Tiempo de entrega 10-100 días dependiendo de la cantidad
Condiciones de pago Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an Envío FOB Tianjin/Shanghai, CFR, CIF, etc.
Aplicación Conexión de tuberías y válvulas Tratamiento de la superficie Encurtido, 2B, no.4BA, línea de cabello, espejo
Resaltar

Flanca de anillo de placa de cara elevada

,

Flange de anillo de placa de clase 150

,

Asa B16.5 Flange de anillo de placa
Deja un mensaje
Descripción de producto

Las condiciones de producción de los productos incluidos en el anexo I se determinarán en función de las condiciones de producción de los productos.

Especificaciones

Tamaño:

Programación DN o como usted requiere

El material:

Acero inoxidable

Estándar:

Las normas de seguridad de los Estados miembros son las siguientes:

El lugar de origen:

Shanghai, China (Tierra firme)

Número de modelo:

Freno forjado

Estándar o no estándar:

Estándar

Nombre del producto:

Las condiciones de producción de los productos incluidos en el anexo I se determinarán en función de las condiciones de producción de los productos.

Tipo de vehículo:

Freno forjado

Tratamiento de la superficie:

Encurtido, 2B, no.4BA, línea de cabello, espejo

Técnica:

En el caso de las

Aplicación:

Aplicación: motor, construcción, petróleo, medicina, alimentos...

Término comercial:

El precio de exportación de los productos incluidos en el anexo I del Reglamento (CE) n.o 1224/2009 será el siguiente:

Rango de tamaños:

OD 9,5 a 219 mm WT 0,25 a 3 mm

El número de unidades:

500 kg de peso

Muestra:

Sí, gratis para los clientes más frecuentes.
Embalaje y entrega

Detalles del envase:

1Paleta de madera
2Bolsa de tejido anti-húmeda
3. según sea necesario

Detalles de la entrega:

7-10 días,de acuerdo con la cantidad final

Dimensiones de las bridas y masas aproximadas
El uso de la tecnología de la información en el ámbito de la seguridad de los datos de los Estados miembros no debe suponer un riesgo para la seguridad de los datos de la Unión.
¡¡¡¡¡¡¡¡¡¡¡ D b G - ¿ Qué? J. el Agujas Yo... ¿Qué es eso?
1/2" de largo 88,9 11,1 34,9 30,2 22,3 60,3 4 15,9 0,400
3/4 de pulgada 98,4 12,7 42,9 38,1 27,7 69,8 4 15,9 0,700
1 " 107,9 14,3 50,8 49,2 34,5 79,4 4 15,9 0,800
1 1/4 " 117,5 15,9 63,5 58,8 43,2 88,9 4 15,9 1,100
1 y media. 127,0 17,5 73,0 65,1 49,5 98,4 4 15,9 1,400
2 " por segundo 152,4 19,0 92,1 77,8 62,0 120,6 4 19,0 2,200
Dos pulgadas y media 177,8 22,2 104,8 90,5 74,7 139,7 4 19,0 3,600
3" de largo 190,5 23,8 127,0 107,9 90,7 152,4 4 19,0 4,100
3 y media. 215,9 23,8 139,7 122,2 103,4 177,8 8 19,0 5,200
4" de largo. 228,6 23,8 157,2 134,9 116,1 190,5 8 19,0 5,600
5" de largo. 254,0 23,8 185,7 163,6 143,8 215,9 8 22,2 6,300
6" de largo 279,4 25,4 215,9 192,1 170,7 241,3 8 22,2 7,500
8" de largo 342,9 28,6 269,9 246,1 221,5 298,4 8 22,2 12,600
10" de largo. 406,4 30,2 323,8 304,8 276,3 361,9 12 25,4 18,500
12" de largo. 482,6 31,7 381,0 365,1 327,1 431,8 12 25,5 28,000
14" de largo 533,4 34,9 412,7 400,0 359,1 476,2 12 28,6 36,000
16" de largo 596,9 36,5 469,9 457,2 410,5 539,7 16 28,6 46,000
18" de largo. 635,0 39,7 533,4 504,8 461,8 577,8 16 31,7 50,000
20" de largo. 698,5 42,9 584,2 558,8 513,1 635,0 20 31,7 64,000
22" de largo 749,3 46,0 641,2 609,6 564,4 692,1 20 34,9 72,000
24" de largo. 812,8 47,6 692,1 663,6 615,9 749,3 20 34,9 89,000
No obstante lo dispuesto en el apartado 1 del presente artículo,
1Las bridas de la clase 150, excepto las articulaciones de la cintura, estarán equipadas con una cara elevada de 0,06 (1,6 mm), que se incluye en el espesor (C) y la longitud a través del eje (Y1) (Y3).
2En el caso de las bridas de soldadura por enchufe, roscado, enchufe y enchufe, los centros pueden tener una forma vertical de la base a la parte superior o cónica dentro de los límites de 7 grados.
3Las bridas ciegas pueden fabricarse con el mismo eje que el utilizado para las bridas deslizantes o sin eje.
4. La superficie de la junta y la parte posterior (superficie de rodamiento para el tornillo) se hacen paralelas en un rango de 1 grado. Para lograr el paralelismo, se realiza el enfrentamiento puntual de acuerdo con MSS SP-9,sin reducción del grosor (C).
5Profundidad de la toma (D) está cubierta por ANSI B 16.5 sólo en tamaños de hasta 3 pulgadas, más de 3 pulgadas es a opción del fabricante.
Las medidas de seguridad se aplican a las instalaciones de los Estados miembros en las que se encuentren establecidas.
¡¡¡¡¡¡¡¡¡¡¡ D b G - ¿ Qué? J. el Agujas Yo... ¿Qué es eso?
1/2" de largo 95,6 14,3 34,9 38,1 22,3 66,7 4 15,9 0,700
3/4 de pulgada 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1,100
1 " 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1,400
1 1/4 " 133,3 19,0 63,5 63,5 43,2 98,4 4 19,0 1,800
1 y media. 155,6 20,6 73,0 69,8 49,5 114,3 4 22,2 2,600
2 " por segundo 165,1 22,2 92,1 84,1 62,0 127,0 8 19,0 3,400
Dos pulgadas y media 190,5 25,4 104,8 100,0 74,7 149,2 8 22,2 4,400
3" de largo 209,5 28,6 127,0 117,5 90,7 168,3 8 22,2 6,100
3 y media. 228,6 30,2 139,7 133,3 103,4 184,1 8 22,2 7,500
4" de largo. 254,0 31,7 157,2 146,0 116,1 200,0 8 22,2 10,100
5" de largo. 279,4 34,9 185,7 177,8 143,8 234,9 8 22,2 12,500
6" de largo 317,5 36,5 215,9 206,4 170,7 269,9 12 22,2 14,100
8" de largo 381,0 41,3 269,9 260,3 221,5 330,2 12 25,4 24,800
10" de largo. 444,5 47,6 323,8 320,7 276,3 387,3 16 28,6 37,100
12" de largo. 520,7 50,8 381,0 374,6 327,1 450,8 16 31,7 50,000
14" de largo 584,2 54,0 412,7 425,4 359,1 514,3 20 31,7 70,000
16" de largo 647,7 57,1 469,9 482,6 410,5 571,5 20 34,9 90,000
18" de largo. 711,2 60,3 533,4 533,4 461,8 628,6 24 34,9 112,000
20" de largo. 774,7 63,5 584,2 584,2 513,1 685,8 24 34,9 133,000
22" de largo 838,2 66,7 641,2 641,2 564,4 742,9 24 41,3 197,000
24" de largo. 914,4 69,8 692,1 701,7 615,9 812,8 24 41,3 208,000
No obstante lo dispuesto en el apartado 1 del presente artículo,
1Las bridas de la clase 300, excepto las articulaciones de la cintura, estarán equipadas con una cara elevada de 0,06 (1,6 mm), que se incluye en el espesor (C) y la longitud a través del eje (Y1) (Y3).
2En el caso de las bridas de soldadura por enchufe, roscado, enchufe y enchufe, los centros pueden tener una forma vertical de la base a la parte superior o cónica dentro de los límites de 7 grados.
3Las bridas ciegas pueden fabricarse con el mismo eje que el utilizado para las bridas deslizantes o sin eje.
4. La superficie de la junta y la parte posterior (superficie de rodamiento para el tornillo) se hacen paralelas en un rango de 1 grado. Para lograr el paralelismo, se realiza el enfrentamiento puntual de acuerdo con MSS SP-9,sin reducción del grosor (C).
5Profundidad de la toma (D) está cubierta por ANSI B 16.5 sólo en tamaños de hasta 3 pulgadas, más de 3 pulgadas es a opción del fabricante.
El uso de la fibra de vidrio en el interior de las placas de acero es un requisito fundamental para la fabricación de la fibra.
¡¡¡¡¡¡¡¡¡¡¡ D b G - ¿ Qué? J. el Agujas Yo... ¿Qué es eso?
1/2" de largo 95,2 14,3 34,9 38,1 22,3 66,7 4 15,9 0,800
3/4 de pulgada 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1,400
1 " 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1,600
1 1/4 " 133,3 20,6 63,5 63,5 43,2 98,4 4 19,0 2,100
1 y media. 155,6 22,2 73,0 69,8 49,5 114,3 4 22,2 3,100
2 " por segundo 165,1 25,4 92,1 84,1 62,0 127,0 8 19,0 3,700
Dos pulgadas y media 190,5 28,6 104,8 100,0 74,7 149,2 8 22,2 5,400
3" de largo 209,5 31,7 127,0 117,5 90,7 168,3 8 22,2 7,300
3 y media. 228,6 34,9 139,7 133,3 103,4 184,1 8 25,4 8,900
4" de largo. 273,0 38,1 157,2 152,4 116,1 215,9 8 25,4 11,800
5" de largo. 330,2 44,4 185,7 188,9 143,8 266,7 8 28,6 24,500
6" de largo 355,6 47,6 215,9 222,2 170,7 292,1 12 28,6 29,500
8" de largo 419,1 55,6 269,9 273,0 221,5 349,2 12 31,7 43,000
10" de largo. 508,0 63,5 323,8 342,8 276,3 431,8 16 34,9 70,000
12" de largo. 558,8 66,7 381,0 400,0 327,1 488,9 20 34,9 86,000
14" de largo 603,2 69,8 412,7 431,8 359,1 527,0 20 38,1 100,000
16" de largo 685,8 76,2 469,9 495,3 410,5 603,2 20 41,3 142,000
18" de largo. 742,9 82,5 533,4 546,1 461,8 654,0 20 44,4 175,000
20" de largo. 812,8 88,9 584,2 609,6 513,1 723,9 24 44,4 232,000
22" de largo 869,9 95,2 641,2 666,7 564,4 777,9 24 47,6 292,000
24" de largo. 939,8 101,6 692,1 717,5 615,9 838,2 24 50,8 330,000
No obstante lo dispuesto en el apartado 1 del presente artículo,
1Las bridas de la clase 600, excepto las articulaciones de la cintura, estarán equipadas con una cara elevada de 0,25 (6,35 mm), que no está incluida en el espesor (C) y la longitud a través del eje (Y1) (Y3).
2En el caso de las bridas de soldadura por enchufe, roscado, enchufe y enchufe, los centros pueden tener una forma vertical de la base a la parte superior o cónica dentro de los límites de 7 grados.
3Las bridas ciegas pueden fabricarse con el mismo eje que el utilizado para las bridas deslizantes o sin eje.
4. La superficie de la junta y la parte posterior (superficie de rodamiento para el tornillo) se hacen paralelas en un rango de 1 grado. Para lograr el paralelismo, se realiza el enfrentamiento puntual de acuerdo con MSS SP-9,sin reducción del grosor (C).
5Las dimensiones de las dimensiones 1/2 a 3 1/2 son las mismas que las de las bridas de la clase 400.
6Profundidad de la toma (D) está cubierta por ANSI B 16.5 sólo en tamaños de hasta 3 pulgadas, más de 3 pulgadas es a opción del fabricante.
Capacidad de producción y detalles de las compras
1. Dimensión de la brida de suministro DN15 - DN2000 (1/2" - 80"), brida forjada.
2. Material de acero al carbono: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn, etc.
3. Material de acero inoxidable: ASTM A182 F304, F304L, F316, F316L, F321 y demás
4. Flanges antióxido: aceite antióxido, pintura negra, revestimiento de pintura amarilla, galvanizado en caliente, galvanizado en frío, etc.
5. Producción mensual: 3000 toneladas por mes.
6. Las condiciones de entrega: CIF, CFR, FOB, EXW.
7. Las condiciones de pago: transferencia bancaria (T/T), L/C irrevocable a vista, etc.
8. Cantidad mínima de pedido: 1 tonelada o 100 piezas.
9. Garantizar la calidad: Certificado EN10204 3.1, certificado de molino, inspección de terceros, servicio de sustitución gratuito.
