GRUPO DE TOBO
Comercio internacional de TOBO (Shanghia) Co., Ltd Tubo de aceite de Tianda Co., Ltd
Equipo Co., Ltd de la tubería de TOBO Tubo de TPCO y de TISCO (Tianjin) Co., Ltd.
| Lugar de origen: | China/Japón/Alemania |
|---|---|
| Nombre de la marca: | TOBO/TPCO/TISCO/VALIN/METAL |
| Certificación: | ISO/PED/TUV/SGS/LR/BV |
| Número de modelo: | junta plana; junta plana del anillo; junta plana del metal; junta blanca comprimida no graphited del |
| Cantidad de orden mínima: | 1PC |
| Precio: | 0.1USD |
| Detalles de empaquetado: | CASO DE PLY-WOODEN |
| Tiempo de entrega: | 3-15WORKDAYS |
| Condiciones de pago: | Western Union, MoneyGram |
| Capacidad de la fuente: | 3000000pcs/year |
| Nombre del producto: | junta del acero inoxidable | Número de modelo: | Junta a dos caras del acero inoxidable 311803 |
|---|---|---|---|
| Estándar o no estándar: | estándar | estándar: | EN 1514-4 de DlN |
| Resaltar: | Junta plana del anillo,Junta acanalada del metal |
||

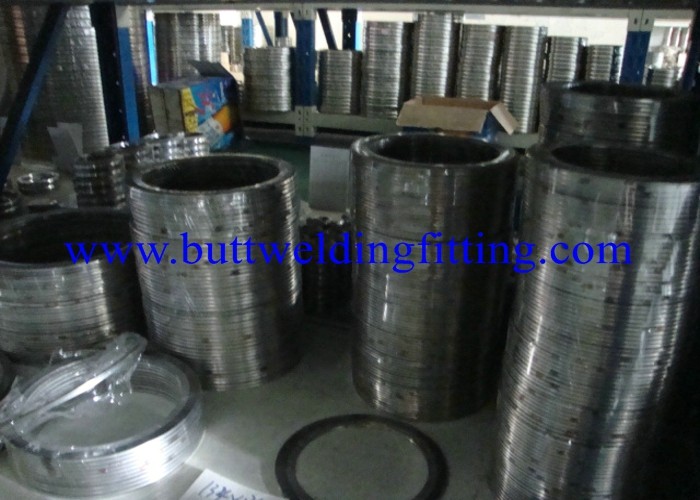

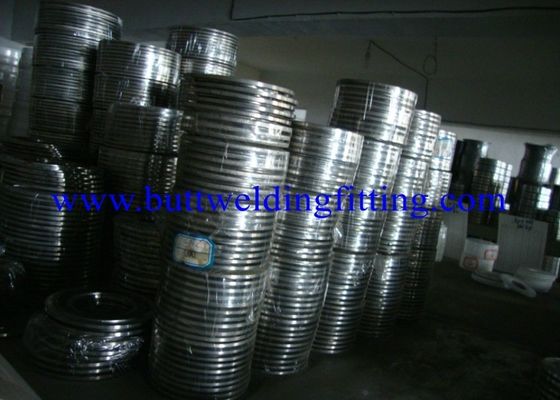

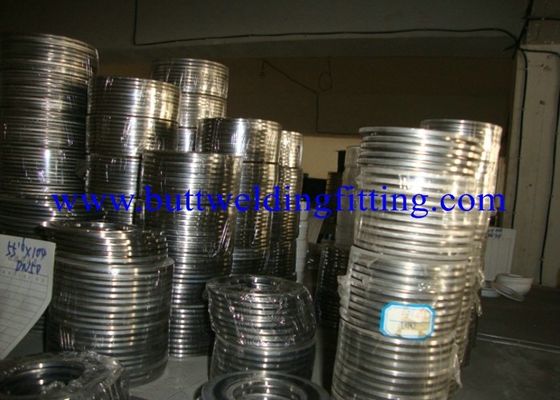

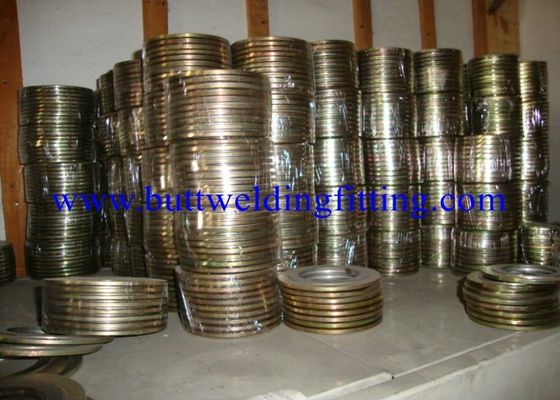

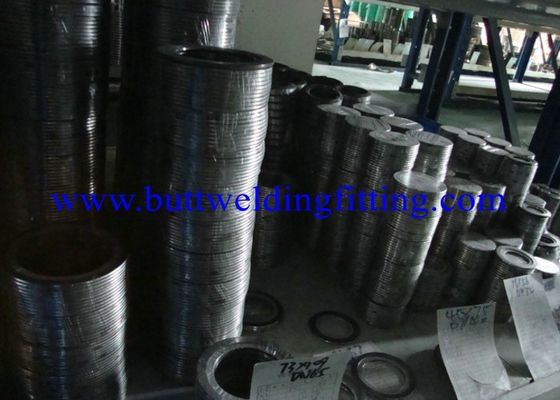

La junta espiral del acero inoxidable de la junta de la herida, 321 acanaló la junta plana del anillo de la junta 1,4541 del metal; Junta plana del metal
Junta acanalada del metal
1. Material: SS321 SS304, SS316, CS, grafito
2. temperatura de trabajo (máximo): 650degree C
3. presión de funcionamiento: 6.4~16.0Mpa
El metal acanaló la junta llenada del grafito
La junta acanalada se hace de la placa metálica plana trabajada a máquina con la superficie agitada o acanalada en ángulo de 90 grados.
La junta acanalada con los anillos internos y externos o la junta compuesta atada con el grafito o la hoja flexible del Teflon está disponibles dependiendo de la ubicación y del requisito de funcionamiento.
Aplicable a la ubicación de alta presión y da alta temperatura. Función fuerte de la resistencia a la corrosión, estable y confiable del lacre.
Temperatura de trabajo (máximo): presión de funcionamiento 650°C: 6.4~16.0Mpa
Dimensiones para la junta acanalada (CMG) del metal para adaptarse a los rebordes de ASME B16.5
|
Material de la base |
Max. Temperature |
|
|
|
Acero inoxidable |
1000-1600°F535-870°C) |
|
|
|
Acero de Carbob |
800°F425°C |
|
|
|
Latón |
500°F260°C |
|
|
|
Cobre |
600°F315°C) |
|
|
|
Aluminio |
800°F (425°C |
|
|
|
Monel |
1500°F (815°C |
|
|
|
Níquel |
1400°F760°C |
|
|
|
Inconel |
2000°F1100°C |
|
|
|
Hacer frente al material |
Max. Temperature |
Presión en a la temperatura ambiente |
|
|
|
|
Min.Mpa (PSI) |
Max.Mpa (PSI) |
|
Grafito flexible |
500°C932°F |
17 (2500 |
500(72500) |
|
Hoja del No-amianto |
400°C752°F |
233300 |
500(72500) |
|
PTFE |
260°C500°F |
172500 |
500(72500) |
La junta del anillo del metal es reborde sellado del tubo de la presión, una aplicada al recipiente del reactor del petróleo y gas, submarino, junta común de alta velocidad de la superficie, da alta temperatura y de alta presión de la válvula de cubierta. Hay una variedad de materiales y en una forma conveniente para el diverso diseño y los requisitos operativos, totalmente conformidad con ANSI B16.20. En el nuevo tipo plano acanaló el reborde, el hierro negro común, el acero inoxidable elípticos (oval) y el octagonal se puede utilizar alternativamente. la compañía puede en el período más corto de entrega.
Nota: la dureza material del anillo del metal seleccionada debe ser más baja del reborde de la HB 15~20, y el producto viejo no se recomienda para el uso repetido, porque el endurecimiento y el daño del material pueden ocurrir y el reborde o el funcionamiento del lacre.
El anillo o hueco del metal se hace de resistente de alta temperatura y de ninguna corrosión de la producción del tubo del acero inoxidable. Podría hacer los agujeros en el interno o externo del anillo o hueco del metal, cuando sube la presión, que la función autoadhesiva trabajará. El anillo o con los pequeños agujeros del anillo, especialmente el uso de la presión sobre el ² de los 70kgf/cm, puede manejar más presión que el tipo básico anillo de O. El anillo hueco del metal basado en necesidades del cliente, como PTFE plateó o la galjanoplastia y la superficie de plata.
|
Material
|
Dureza máxima
HBS HRB |
Temperatura máxima
℃
|
Abreviatura
|
|
304
|
160 83
|
700
|
304
|
|---|---|---|---|
|
acero inoxidable 304L
|
150 80
|
450
|
304L
|
|
Acero inoxidable 316
|
160 83
|
700
|
316
|
|
acero inoxidable 316L
|
150 80
|
450
|
316L
|
|
Acero inoxidable 321
|
160 83
|
700
|
321
|
|
Acero inoxidable 410
|
170 86
|
650
|
310
|
|
Acero inoxidable 347
|
160 83
|
700
|
347
|
|
Acero de carbono
|
-40 -130
|
5401000
|
CRS
|
El metal acanalado se cubre con capa del grafito, de cerámica o de PTFE. Una capa de acabado adicional es aplicada dependiendo de los requisitos del medio de ser sellado. Tales juntas se utilizan en superficies de lacre desiguales o torcidas, donde están más necesarios los materiales de elástico con un mejor funcionamiento del lacre.
Nota: El metal es 0,5 milímetros de grueso y la echada del corrugación es 3m m, 4m m o 6m m dependiendo de la anchura de las juntas. El grueso del corrugación es aproximadamente 1m m a 1,5m m, dependiendo de tamaño de la junta. El metal acanalado se puede cubrir con capas del grafito, de cerámica o de PTFE en el grueso 0.5m m, 1m m o 1,5m m.
