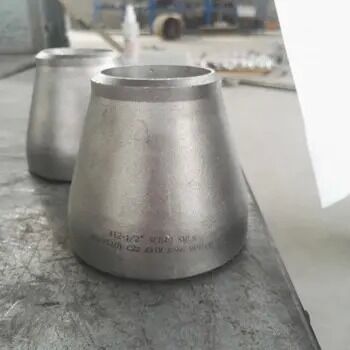

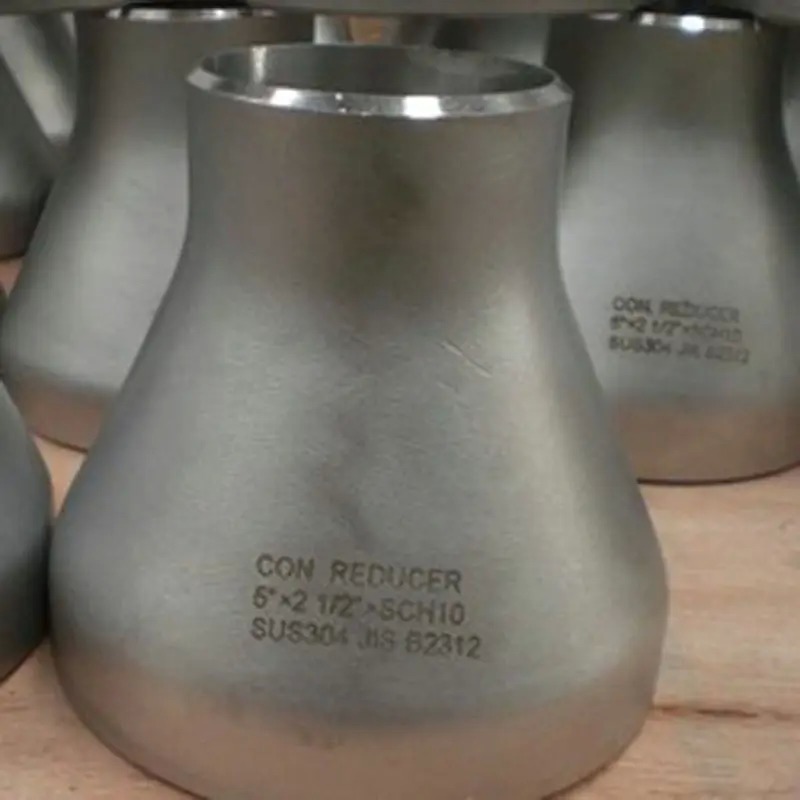

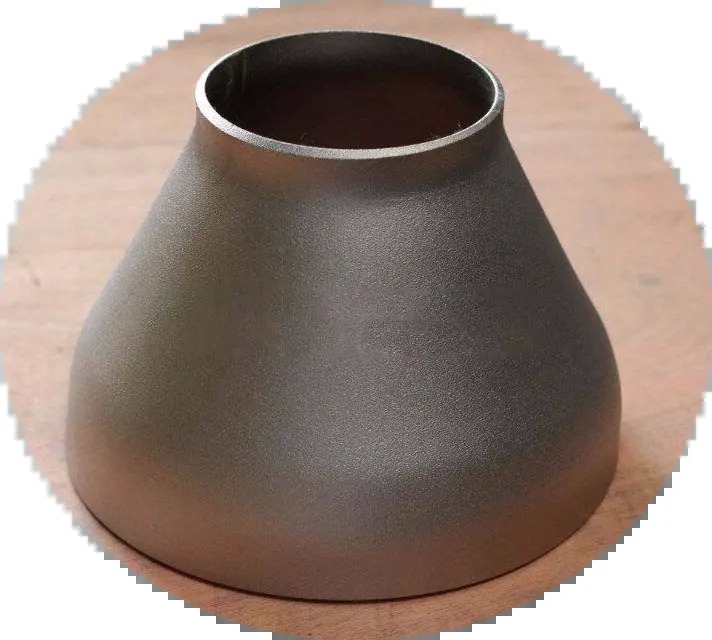

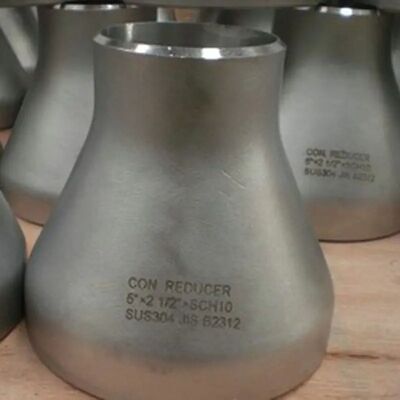

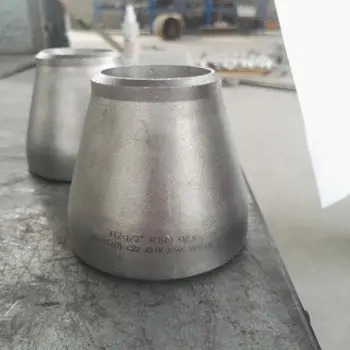

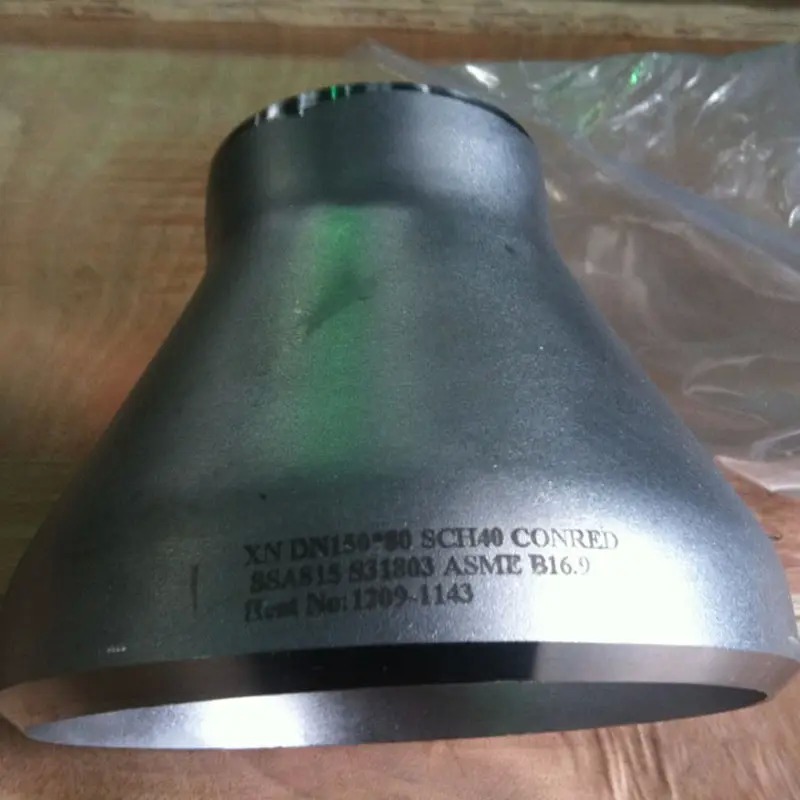

Instalaciones de tuberías excéntricas de la clase 150 del reductor de la soldadura de extremo del acero inoxidable del ANSI B16.9

  • ANSI B16.9 Stainless Steel Butt Weld Eccentric Reducer Class 150 Pipe Fittings
  • ANSI B16.9 Stainless Steel Butt Weld Eccentric Reducer Class 150 Pipe Fittings
  • ANSI B16.9 Stainless Steel Butt Weld Eccentric Reducer Class 150 Pipe Fittings
  • ANSI B16.9 Stainless Steel Butt Weld Eccentric Reducer Class 150 Pipe Fittings
  • ANSI B16.9 Stainless Steel Butt Weld Eccentric Reducer Class 150 Pipe Fittings
Lugar de origen Shangai, China
Nombre de la marca TOBO
Certificación ISO/TUV/SGS
Número de modelo Reductor de acero inoxidable
Cantidad de orden mínima 1 pieza
Precio Negociable
Detalles de empaquetado Paquete de envío estándar
Tiempo de entrega 15-30 días de trabajo
Condiciones de pago T/T, Unión Occidental
Capacidad de la fuente 10 toneladas/mes
Datos del producto
Nombre del producto Instalaciones de tuberías excéntricas de la clase 150 del reductor de la soldadura de extremo del ac Acabado superficial Satén/Espejo
Color de superficie Plata Presión máxima 3000 psi
Tipos Sin costura Espesor de la pared Sch5s-Sch160
Estándar ASME B16.9, ANSI, DIN Superficie Morro / satén
Tratamiento superficial Pulido Tipo de conexión soldado
Rango de temperatura -20 °C a 400 °C Ancho 2-3/8 adentro
Fabricante SmithCo y otros Forma concentradas o excéntricas
país natal Estados Unidos Finalizar Pulido, satinado o mate
Resaltar

Reductor de acero inoxidable ANSI B16.9

,

Reductor excéntrico de soldadura a tope

,

Accesorios de tubería clase 150
Deja un mensaje
Descripción de producto

Instalaciones de tuberías excéntricas de la clase 150 del reductor de la soldadura de extremo del acero inoxidable del ANSI B16.9


1. Descripción del producto

El reductor de acero inoxidable es un accesorio de tubería de precisión diseñado para conectar tuberías de diferentes diámetros con una transición suave entre la pared interior. Fabricado por conformado en frío o en caliente, está disponible enConcéntrico(alineado al centro) yExcéntrico(desplazamiento de lado plano), que garantizan un flujo libre de turbulencias, una caída de presión mínima y confiabilidad de servicio a largo plazo en entornos exigentes.


2.Aplicaciones de productos

  • Líneas de recolección y transmisión de petróleo y gas

  • Plantas químicas, petroquímicas y de refinación.

  • Abastecimiento municipal de agua y tratamiento de aguas residuales.

  • Generación de energía (térmica, nuclear, renovable)

  • Instalaciones farmacéuticas, biotecnológicas y de salas blancas

  • Procesamiento de alimentos, lácteos y bebidas.

  • Plataformas marinas, construcción naval y tuberías marinas

  • Fábricas de pulpa, papel y textiles

  • Sistemas HVAC y refrigeración industrial.


​3.Ventajas del producto

  • Aceros inoxidables austeníticos y dúplex de primera calidad: excelente resistencia a las picaduras, la corrosión por grietas y el agrietamiento por corrosión bajo tensión.

  • Alta resistencia mecánica y a la fatiga, apto para cargas cíclicas de presión y temperatura.

  • El mecanizado de precisión garantiza un control dimensional estricto y conexiones soldadas a tope o soldadas a encaje sin fugas.

  • El conformado de una sola pieza (sin costura longitudinal) reduce los puntos débiles; Versiones soldadas también disponibles para grandes diámetros.

  • Mantenimiento mínimo: inherentemente resistente al óxido, a la intemperie y a los productos químicos.

  • El perfil interno optimizado produce una pérdida de presión <5 % en un amplio rango de servicio (-20 °C a 450 °C con ciertos grados).

  • Personalización completa: calidades de materiales, programas de paredes, acabados de superficies y preparaciones de extremos disponibles a pedido.

​

​Instalaciones de tuberías excéntricas de la clase 150 del reductor de la soldadura de extremo del acero inoxidable del ANSI B16.9​

4.Parámetros clave del producto





Parámetro Especificación / Valor
Grados de materiales 304, 304L, 316, 316L, 317L, 321, 310S, 347, 904L, Dúplex 2205, Súper Dúplex 2507
Proceso de fabricación Sin costura (estirado en frío/acabado en caliente) o soldado (conformado en placa)
Rango de tallas: sin costuras 1/2" – 20" (DN15 – DN500)
Rango de tamaño: soldado 1/2" – 48" (DN15 – DN1200)
Horarios de espesor de pared SCH 5S, 10S, 20S, 40S, 80S, STD, XS, XXS (1,0 – 30 mm)
Tipo de reductor Concéntrico; Excéntrico
Finalizar conexión Soldadura a tope (BW); Soldadura por encaje (SW)
Preparación del bisel final Extremos biselados según ASME B16.25 / DIN 2616 (para BW); corte cuadrado para SW
Tolerancias dimensionales DE: ±1,5 mm; DI: ±0,5 mm; Grosor de la pared: ±12,5% (varía según el estándar)
Ovalidad (falta de redondez) ≤1% del OD nominal (sin costura); ≤1,5% (soldado)
Rugosidad de la superficie Laminado: Ra ≤ 6,3 µm; Pulido: Ra ≤ 3,2 µm; Electropulido: Ra ≤ 0,8 µm
Dureza (máx.) ≤187 HB (para 304/316); ≤217 HB (para grados dúplex)
Densidad 7,9 g/cm³ (austenítico); 7,8 g/cm³ (dúplex)
Resistencia a la tracción (mín.) ≥515MPa (316L); ≥620 MPa (dúplex)
Límite elástico (mín.) ≥205MPa (316L); ≥450 MPa (dúplex)
Ensayos no destructivos (END) Radiografía (RT), ultrasonidos (UT), tintes penetrantes (PT), partículas magnéticas (MPI): disponibles bajo petición
Prueba hidrostática/neumática Opcional, presión de prueba según ASME B16.9 o especificación del cliente
Calificación Láser/sello: grado del material, tamaño, horario, estándar, número de calor, logotipo del fabricante
Embalaje Cajas de madera contrachapada, paletas de madera, con tapas de plástico y envoltorio resistente a la humedad.
Condiciones de entrega Recocido y decapado; o tratado con solución + pulido; o acabado según el cliente
Normas aplicables ASME B16.9, B16.28, MSS SP‑43, DIN 2616, JIS B2313, GB/T12459, GB/T13401, HG/T21635
Rango de temperatura de servicio -20°C a 400°C (estándar); hasta 800°C para grados de alta temperatura
Pérdida de presión (típica) <5% de la presión de entrada en condiciones de flujo normales



Preguntas frecuentes
1. ¿Es usted una empresa comercial o un fabricante? Somos fabricantes, puedes ver la certificación.

2. ¿Cuánto dura el tiempo de entrega? Generalmente son de 5 a 10 días si los productos están en stock. o son de 15 a 20 días si los productos no están en stock, según la cantidad.

3. ¿Proporcionan muestras? ¿Es gratis o extra? Sí, podríamos ofrecer la muestra de forma gratuita, pero debemos pagar el costo del flete.

4. ¿Cuáles son sus condiciones de pago? Pago<=1000USD, 100% por adelantado. Pago>=1000USD, 50% T/T por adelantado, saldo antes del envío.
