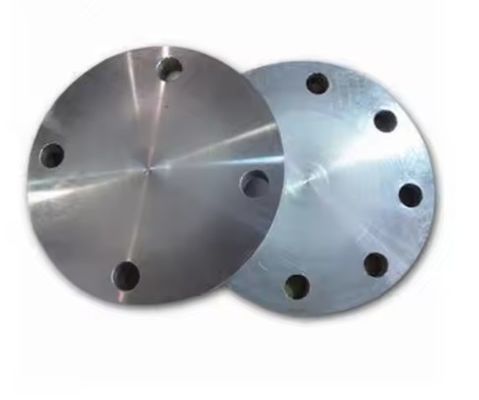

Flancas forjadas ASME B16.47/AMSE B16.5 Clase 150-clase 2500 Flancas ciegas ASTM A182 F304/F304L

  • Forged Flanges ASME B16.47/AMSE B16.5 Class 150-Class 2500 Blind Flanges ASTM A182 F304/F304L
  • Forged Flanges ASME B16.47/AMSE B16.5 Class 150-Class 2500 Blind Flanges ASTM A182 F304/F304L
  • Forged Flanges ASME B16.47/AMSE B16.5 Class 150-Class 2500 Blind Flanges ASTM A182 F304/F304L
  • Forged Flanges ASME B16.47/AMSE B16.5 Class 150-Class 2500 Blind Flanges ASTM A182 F304/F304L
  • Forged Flanges ASME B16.47/AMSE B16.5 Class 150-Class 2500 Blind Flanges ASTM A182 F304/F304L
Lugar de origen Porcelana
Nombre de la marca TOBO
Certificación SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Número de modelo Brida
Cantidad de orden mínima 1 pieza
Precio USD
Detalles de empaquetado Caja de madera
Tiempo de entrega días 10-25work
Condiciones de pago T/T
Capacidad de la fuente 5000 unidades por mes
Datos del producto
Tamaño el 1/2” - 60" Clase 150-2500#
Enfrentado Según dibujo Tipo Brida ciega
Finalizar Pulido Estándar ANSI/ASME
Resaltar

Forged Steel Blind Flanges ASME B16.47

,

ASTM A182 F304 Flanges Class 150

,

ASME B16.5 Flanges with warranty
Deja un mensaje
Descripción de producto

Brida de Acero Forjado ASME B16.47 Serie B Clase 600 Cuello Soldado Tamaño: 1/2" - 60"

Especificación:

  • Tamaño: 1/2" - 60"
  • Nombre de Marca: TOBO
  • Clase: 600 LBS
  • Tipo: Brida de Cuello Soldado, Brida WN (Cara Elevada)
  • Especialidad: Según dibujo

Estándar:

ANSI/ASME:

  • ANSI B16.5
  • ANSI B16.47
  • MSS SP44
  • ANSI B16.36
  • ANSI B16.48

DIN:

  • DIN2527
  • DIN2566
  • DIN2573
  • DIN2576
  • DIN2641
  • DIN2642
  • DIN2655
  • DIN2656
  • DIN2627
  • DIN2628
  • DIN2629
  • DIN 2631
  • DIN2632
  • DIN2633
  • DIN2634
  • DIN2635
  • DIN2636
  • DIN2637
  • DIN2638
  • DIN2673

B.S:

  • BS4504
  • BS4504
  • BS1560
  • BS10, etc

Las bridas de cuello soldado se taladran con el espesor de pared de la brida con dimensiones iguales a la tubería correspondiente. Cuanto más ligera es la tubería, mayor es el diámetro interior en la brida de cuello soldado. Y viceversa, cuanto más pesada es la tubería, menor es el diámetro interior en la brida de cuello soldado. Las bridas de cuello soldado se utilizan generalmente en sistemas de alta presión y son adecuadas para temperaturas frías o calientes.

Brida de Cuello Soldado ASME B16.47 Serie B

  • Brida de Cuello Soldado ASME B16.47 Serie B Clase 75
  • Brida de Cuello Soldado ASME B16.47 Serie B Clase 150
  • Brida de Cuello Soldado ASME B16.47 Serie B Clase 300
  • Brida de Cuello Soldado ASME B16.47 Serie B Clase 600
  • Brida de Cuello Soldado ASME B16.47 Serie B Clase 900

Material y Grados de Bridas de Cuello Soldado:

  • Brida de Cuello Soldado de Acero Inoxidable: ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
  • Brida de Cuello Soldado de Acero al Carbono: ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
  • Brida de Cuello Soldado de Acero Aleado: ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
  • Brida de Cuello Soldado de Acero Dúplex: ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
  • Brida de Cuello Soldado de Acero Súper Dúplex: ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
  • Brida de Cuello Soldado de Aleación de Níquel: Níquel 200 (UNS No. N02200), Níquel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Aleación 20 (UNS No. N08020), etc.
  • Brida de Cuello Soldado de Aleación de Cobre: UNS No. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS No. C 70600 (Cu -Ni- 90/10), C 71500 (Cu-Ni-70/30)
  • Brida de Cuello Soldado de Acero al Carbono para Baja Temperatura: ASTM A350, LF2, LF3

Aplicaciones de Bridas de Cuello Soldado ASME B16.47 Serie B Clase 600

  • Las bridas de cuello soldado ASME B16.47 Serie B Clase 600 se utilizan en procesamiento químico y petroquímico.
  • Las bridas de cuello soldado ASME B16.47 Serie B Clase 600 se utilizan en electrónica.
  • Las bridas de cuello soldado ASME B16.47 Serie B Clase 600 se utilizan en equipos de procesamiento para mantener la pureza del producto en el manejo de alimentos y fibras sintéticas.
  • Las bridas de cuello soldado ASME B16.47 Serie B Clase 600 se utilizan en ingeniería marina y offshore.

Características de las Bridas de Cuello Soldado ASME B16.47 Serie B Clase 600

  • Las bridas de cuello soldado ASME B16.47 Serie B Clase 600 son altamente resistentes a diversos productos químicos reductores.
  • Las bridas de cuello soldado ASME B16.47 Serie B Clase 600 tienen una excelente resistencia a álcalis cáusticos.
  • Las bridas de cuello soldado ASME B16.47 Serie B Clase 600 tienen alta conductividad eléctrica.
  • Las bridas de cuello soldado ASME B16.47 Serie B Clase 600 tienen excelente resistencia a la corrosión en aguas destiladas y naturales.
  • Las bridas de cuello soldado ASME B16.47 Serie B Clase 600 son resistentes a soluciones de sales neutras y alcalinas.
  • Las bridas de cuello soldado ASME B16.47 Serie B Clase 600 tienen una excelente resistencia al flúor seco.
  • Las bridas de cuello soldado ASME B16.47 Serie B Clase 600 se utilizan ampliamente para manejar sosa cáustica.
  • Las bridas de cuello soldado ASME B16.47 Serie B Clase 600 tienen buenas propiedades térmicas, eléctricas y magnetostrictivas.
  • Las bridas de cuello soldado ASME B16.47 Serie B Clase 600 ofrecen cierta resistencia a los ácidos clorhídrico y sulfúrico a temperaturas y concentraciones moderadas.

Dimensiones de las Bridas de Cuello Soldado ASME B16.47 Serie B Clase 600

Diámetro Nominal Tubería. Diámetro Exterior.
DE
Brida		 Espesor
(mm)
Longitud		 A través del
Hub
Hub.		 Mín.
Hub.
Diámetro del		 Hub.
Tornillo
Cara Elevada		 Diámetro.
Diámetro del
Tornillo		 Mín.
pulgada
Agujeros		 Tornillo
pulgada
Filete		 Mín.
pulgada
Filete		 Mín.
pulgada		 O
C
Y
X A R BD BN BH DB r1 26" 889 111.3 180.8
698.5 660.4 726.9 806.5 28 44.5 1 5/8 28 38" 952.5 115.8 233.4
752.3 2 1/4 784.4 863.6 28 47.8 1 3/4 60.5 38" 1022.4 125.5 233.4
806.5 762 841.2 927.1 28 50.8 1 7/8 12.7 38" 1085.9 130 233.4
860.6 812.8 895.4 984.3 28 53.8 2 12.7 38" 1162.1 141.2 233.4
914.4 863.6 952.5 1054.1 60.5 60.5 2 1/4 14.2 36" Los tamaños de 38" a 60" son idénticos a las bridas de la serie a, Clase 600.
968.2 914.4 1009.7 1104.9 28 60.5 2 1/4 14.2 38" Los tamaños de 38" a 60" son idénticos a las bridas de la serie a, Clase 600.
