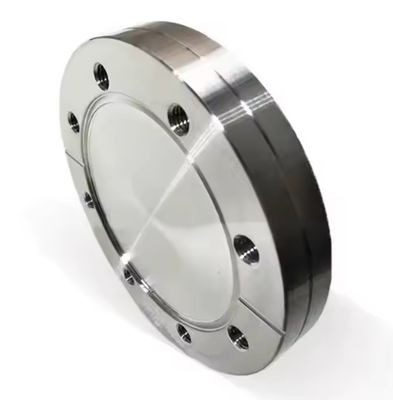

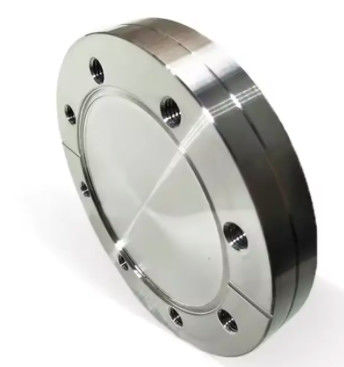

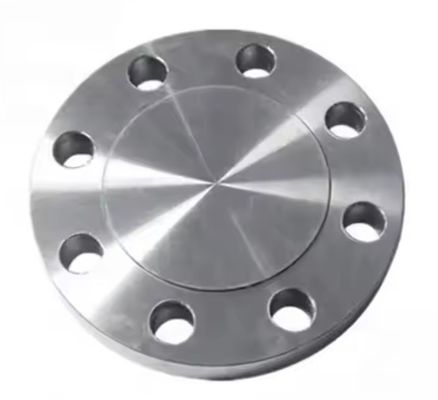

Flanca ciega ASME B 16.5/ASME B16.47 JISB2220 Flanca forjada de acero inoxidable dúplex ASTM A182 F60/F51/A182 F53

La conexión de brida (flange) consiste en unir dos tuberías, accesorios o equipos, fijando primero cada uno a un disco de brida, entre los dos discos de brida, se añade una junta de brida, se aprieta con pernos, completando la conexión. Algunos accesorios de tubería y equipos tienen bridas, que también pertenecen a la conexión de brida. La conexión de brida es un modo de conexión importante en la construcción de tuberías. La conexión de brida es fácil de usar y puede soportar mayor presión. Las juntas de brida se utilizan ampliamente en tuberías industriales. En casa, el diámetro de la tubería es pequeño y la presión es baja, por lo que no se ve la conexión de brida. Si se encuentra en una sala de calderas o en un sitio de producción, las tuberías y equipos con bridas están por todas partes.

Hay bridas de tope, bridas de encaje, bridas roscadas, bridas sueltas, bridas deslizantes disponibles según la conexión.

Brida deslizante Las bridas deslizantes son un tipo popular de bridas para tuberías. Son un tipo de bridas que se deslizan sobre el extremo de la tubería y luego se sueldan en su lugar. Estas bridas son ideales para aplicaciones de baja presión. Se instalan y sueldan fácilmente en diferentes tuberías. La soldadura reduce los costos de fabricación de estas tuberías. Están disponibles en una amplia variedad de tamaños y aplicaciones. ¿Por qué se prefieren las bridas deslizantes a las bridas de cuello soldado? Para muchos usuarios, las bridas deslizantes siguen siendo preferidas a las bridas de cuello soldado por las siguientes razones: Debido a su menor costo inicial. La menor precisión necesaria al cortar la tubería a medida. La mayor facilidad de alineación del conjunto. La resistencia calculada de las bridas deslizantes bajo presión interna es aproximadamente dos tercios de la de las bridas de cuello soldado.

Esta brida deslizante soldada es según el estándar JIS. Es un sistema de brida fabricado en Japón. Este tipo de brida incluye muchas especificaciones, como SOP, SPH, brida ciega, brida de placa, brida de cuello soldado, etc.

Las bridas deslizantes soldadas se deslizan sobre la tubería y se sueldan (generalmente por dentro y por fuera) para proporcionar resistencia y evitar fugas. Las bridas deslizantes se encuentran en el extremo de bajo costo de la escala y no requieren alta precisión al cortar la tubería a medida. Estas bridas SO a veces pueden tener un buje o cubo, y pueden fabricarse con un diámetro interior que se adapte a tuberías o tubos.

El material de las bridas es acero al carbono. La brida puede conectar tuberías, válvulas, bombas y otros equipos para formar sistemas de tuberías. Es el accesorio de tubería más utilizado en maquinaria, petróleo, química, agua, electricidad, sectores de construcción naval y sistemas y dispositivos de tuberías.

Tome las medidas de:

• OD: Diámetro exterior
• ID: Diámetro interior
• BC: Círculo de pernos
• HD: Diámetro del agujero

Algunas características importantes son las siguientes:

• Un tamaño se adapta a todos los programas de tuberías.
• Los fabricantes pueden cortar la tubería a medida más fácilmente para las bridas deslizantes.
• El menor espesor de esta brida permite una alineación más fácil de los agujeros para pernos.
• Generalmente no se prefieren para entornos de alta presión y temperatura.

• Bajo costo de instalación
• Menos tiempo necesario para garantizar la precisión de la tubería cortada
• son algo más fáciles de alinear
• las bridas deslizantes tienen un buje bajo porque la tubería se desliza dentro de la brida antes de soldar
• la brida se suelda tanto por dentro como por fuera para proporcionar suficiente resistencia
• evitan fugas
