El trozo de soldadura de extremo de acero inoxidable termina la instalación de tuberías forjada junta de regazo corta larga ASME

Acero inoxidable Butt soldadura de extremos de tapa larga y corta de la vuelta de la articulación forjada de la tubería de ajuste ASME

1Descripción del producto

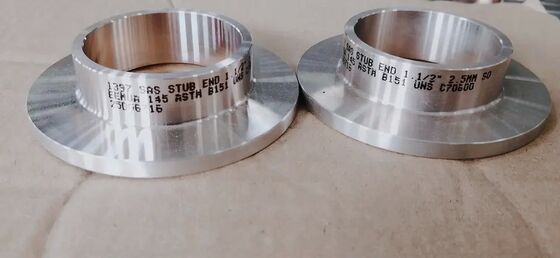

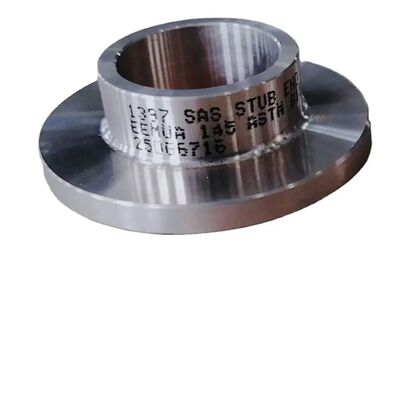

Los extremos de los tapones de acero inoxidable son adaptadores de conexión de brida no integrales, que consisten en una sección de tubería recta corta y un extremo que se extruye en frío o se hiere en caliente en un labio alargado..Este producto no se utiliza de forma independiente y debe combinarse con las bridas de la articulación de la cintura.El patrón largo es el estándar de la industria, mientras que el patrón corto se utiliza principalmente en entornos con espacio limitado o sistemas de tuberías de pared delgada (por ejemplo, Sch 5S/10S).se subdividen en tipo A (con cuello recto), Tipo B (transición curva) y Tipo C (tipo espesado forjado integral).

2.Aplicaciones del producto

1. tuberías de transmisión de medios corrosivos: en ambientes de ácido fuerte, alcalino o agua de mar, solo el extremo del tope debe estar hecho de acero inoxidable de alta calidad (por ejemplo, 316L, 904L),mientras que la brida de apareamiento puede ser de acero al carbono galvanizado, permitiendo la selección de materiales en zonas (anticorrosión en el lado del medio, estándar en el lado estructural).

2. Entradas/salidas de equipos verticales de gran diámetro: ampliamente utilizados en reactores de torre, intercambiadores de calor y boquillas de tanques de almacenamiento,resolver el importante desafío de instalación de grandes bridas giratorias para la alineación de los orificios de los tornillos.

3. Secciones de proceso que requieren desmontaje y limpieza regulares: se aplican en líneas de descarga para reactores de las industrias alimentaria, farmacéutica y química fina.que permite el desmontaje rápido para eliminar los residuos internos y garantizar la limpieza higiénica.

4. Pipelines térmicamente sensibles: adecuados para sistemas de vapor o aceite térmico de alta temperatura con grandes diferencias de temperatura.El ligero espacio libre entre el extremo del tobillo y la brida absorbe algunas tensiones de desplazamiento de expansión térmica axial.

3.Ventajas del producto

1. Ahorros significativos en los costes de adquisición: para aplicaciones de clase 300+ y de gran diámetro (DN≥200),El uso de "SS Stub End + Carbon Steel Flange" en lugar de "All-SS Weld Neck Flange" puede ahorrar un 30% ~ 50% en costos de materiales.

2. Elimina el estrés de soldadura y la corrosión intergranular: la vuelta se forma en frío, sin costura de soldadura de carga expuesta a los medios,evitando por completo los riesgos de corrosión intergranular y corrosión por tensión que se encuentran en las bridas de soldadura por extremo tradicionales.

3. Protección de transmisión de par cero: al apretar los tornillos, el par actúa sobre la brida de la articulación de la cintura y se transfiere a la parte posterior del extremo del tope, en lugar de tirar directamente de la tubería.Esto protege eficazmente las tuberías de pared delgada (e.g., Sch 5S, Sch 10S) de deformación causada por un par excesivo.

4. Acceso flexible al mantenimiento: después del desmontaje, la brida de la articulación del regazo puede deslizarse libremente a lo largo de la tubería, lo que ofrece una gran comodidad para reemplazar válvulas, instrumentos,o secciones de tuberías más adelante sin necesidad de trabajo en caliente o recorte.

5. La superficie de la vuelta se puede mecanizar con precisión hasta un acabado de Ra 3,2 ~ 6,3 μm, equipada con serraduras concéntricas,asegurando un sellado sin fugas cuando se combina con juntas de heridas en espiral o juntas de PTFE.

- ¿ Qué?

4.Especificaciones clave del producto

Preguntas frecuentes

1¿Es usted una empresa comercial o un fabricante?

2¿Cuánto tiempo es su tiempo de entrega? Generalmente es de 5-10 días si los bienes están en stock. o es de 15-20 días si los bienes no están en stock, es según la cantidad.

3¿Proporciona muestras? ¿Es gratis o extra? Sí, podríamos ofrecer la muestra de forma gratuita, pero debe pagar el costo del flete.

4. ¿Cuáles son sus términos de pago? Pago <=1000USD, 100% por adelantado. Pago>=1000USD, 50% T/T por adelantado, saldo antes del envío.
