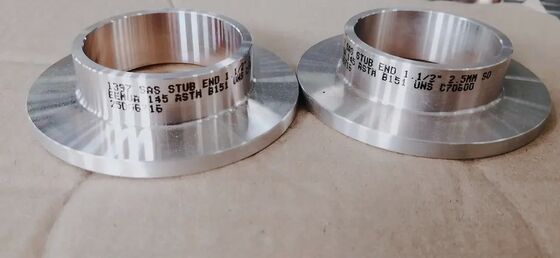

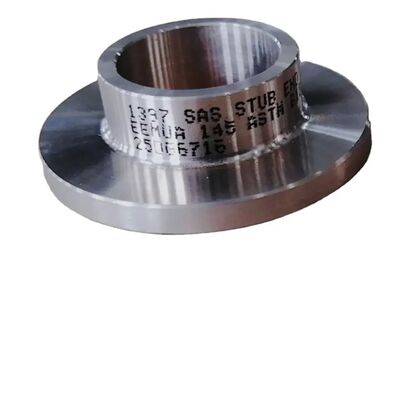

El trozo de junta de solape de acero inoxidable 304/316L termina las colocaciones de soldadura a tope para tuberías petroquímicas

Tapones de Acero Inoxidable Soldados a Tope, Junta de Solape Larga y Corta Forjada para Tuberías ASME

1. Descripción del Producto

Los tapones de acero inoxidable son accesorios de transición críticos que convierten el extremo de la tubería en una cara de sellado de brida estandarizada. Su valor principal no reside en ser un simple "tubo corto con brida", sino en el proceso de conformado del solape (borde ensanchado). Se dividen en dos rutas de fabricación: Sin costura (SMLS) – formados integralmente a partir de tubos de acero sin costura, con una estructura de grano densa sin costura longitudinal, adecuados para condiciones de alta presión y alta corrosión; Soldados (WELD) – conformados por laminación a partir de placas de acero y soldados, ofreciendo una mejor relación costo-efectividad para sistemas de gran diámetro y baja presión. Para ambos tipos, la parte posterior del solape está equipada con un ángulo R o un chaflán que coincide con el diámetro interior de la brida de junta de solape, asegurando una presión uniforme de la brida durante el apriete sin crear puntos de concentración de tensión.

2.Aplicaciones del Producto

1. Redes de Vapor de Alta Presión y Alta Temperatura: Se utilizan en las entradas y salidas de las tuberías de vapor principal y de recalentamiento en centrales eléctricas. La conexión soldada a tope del tapón reemplaza la soldadura directa de las bridas a las tuberías, evitando fracturas por fatiga en el cuello de la brida debido a fluctuaciones drásticas de temperatura.

2. Tuberías con Vibración Severa (Compresores Reciprocantes): Se utilizan en las líneas de entrada/salida de compresores reciprocantes. Dado que la brida de junta de solape no está soldada rígidamente a la tubería, amortigua eficazmente el daño por cizallamiento causado por la vibración a las juntas soldadas.

3. Secciones "Sacrificiales" Reemplazables: Se utilizan en filtros de entrada de bombas, canales de intercambiadores de calor y otras ubicaciones de alta erosión. El tapón actúa como un componente sacrificial reemplazable, extendiendo la vida útil de los cuerpos de equipos costosos.

4. Ramas de Tuberías de Instrumentación de Precisión y Muestreo: Para líneas de ramificación de instrumentación de pequeño diámetro (DN15~DN50), el uso de un tapón con brida de junta de solape permite ajustar fácilmente la orientación del instrumento sin torcer el cuerpo del instrumento de precisión en sí.

​3. Ventajas del Producto

1. Evitación del Riesgo de Corrosión Intergranular al 100%: La sección de solape se somete a un tratamiento de Recocido en Solución para eliminar completamente la tensión residual del trabajo en frío. Dado que la cara del solape y el diámetro interior no tienen zonas afectadas por el calor de soldadura (ZAC), ofrecen ventajas de seguridad absolutas en medios propensos a la corrosión intergranular, como ácidos nítrico y acético.

2. Control Estricto de la Cadena Dimensional: El diámetro exterior del solape y el radio de raíz (redondeo) se forman con precisión en una sola matriz, asegurando un ajuste del 100% con el hombro avellanado de la brida de junta de solape estándar, evitando fugas descentradas causadas por la inclinación de la brida después de la instalación.

3. NDT (Ensayos No Destructivos) Completamente Trazables: Todos los extremos biselados de soldadura a tope y las secciones de solape se someten a una inspección de Líquidos Penetrantes (PT) o Partículas Magnéticas (MT) antes del envío. Las costuras longitudinales de los tapones soldados se someten a Ensayos Radiográficos (RT) para asegurar que no haya grietas internas, porosidad o inclusiones de escoria.

4. Diseño Optimizado de Transición de Espesor de Pared: El espesor de la pared en el extremo de soldadura a tope está al ras con la tubería de conexión (mismo diámetro interior), eliminando zonas muertas de turbulencia y vórtice, reduciendo la corrosión acelerada por flujo, y facilitando también el precalentamiento y el tratamiento térmico posterior a la soldadura.

5. Alta Tasa de Reparación de Soldadura In Situ: Solo se requiere una soldadura circunferencial a tope al conectar a la tubería, eliminando la necesidad de dos soldaduras de filete en comparación con las bridas de cuello de soldadura. Esto reduce la carga de trabajo de soldadura en más del 40% y hace que sea mucho más fácil lograr una penetración completa del 100%.

​

4. Especificaciones Clave del Producto

Preguntas Frecuentes

1. ¿Son una empresa comercial o un fabricante? Somos un fabricante, puede ver la certificación.

2. ¿Cuánto tiempo dura su tiempo de entrega? Generalmente son 5-10 días si los productos están en stock. O son 15-20 días si los productos no están en stock, es según la cantidad.

3. ¿Proporcionan muestras? ¿Es gratis o adicional? Sí, podríamos ofrecer la muestra de forma gratuita pero necesitamos pagar el costo del flete.

4. ¿Cuáles son sus condiciones de pago? Pago=1000USD, 50% T/T por adelantado, saldo antes del envío.
