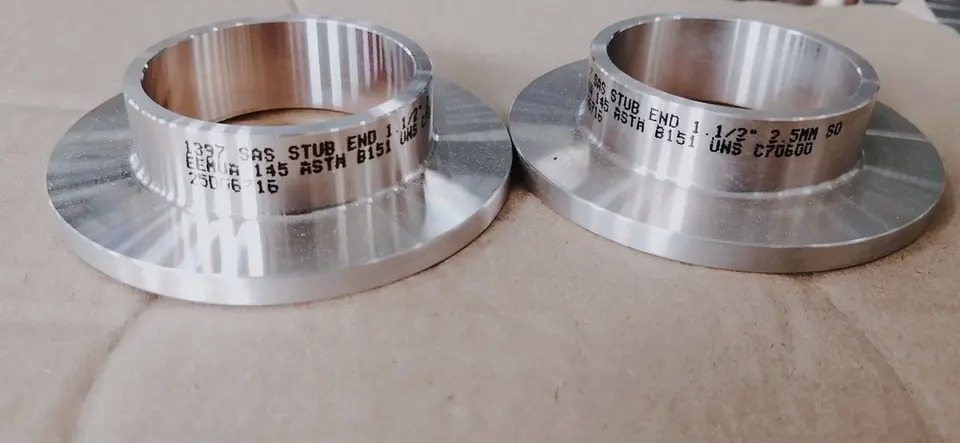

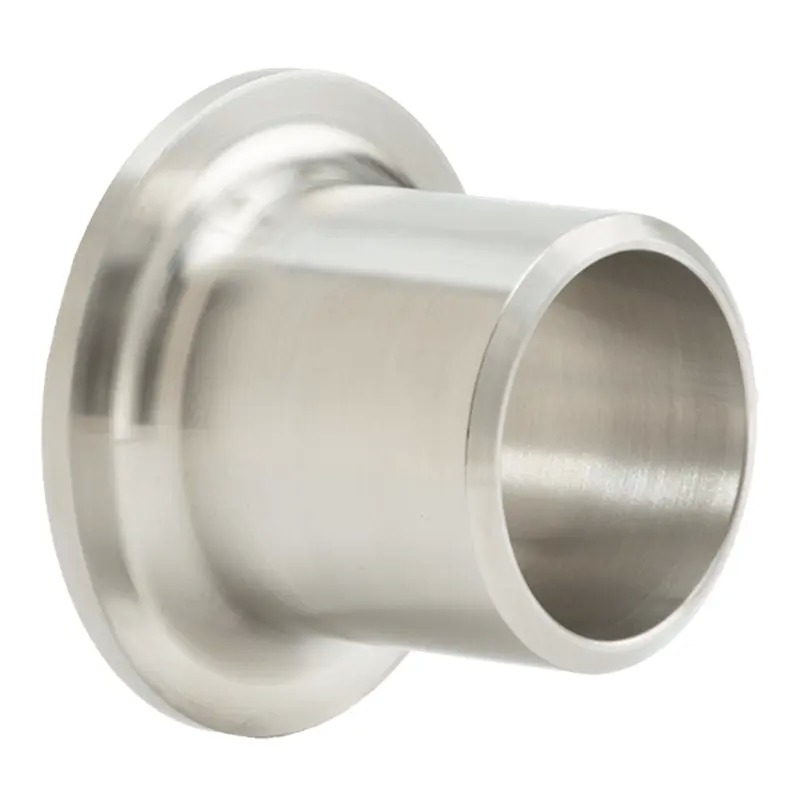

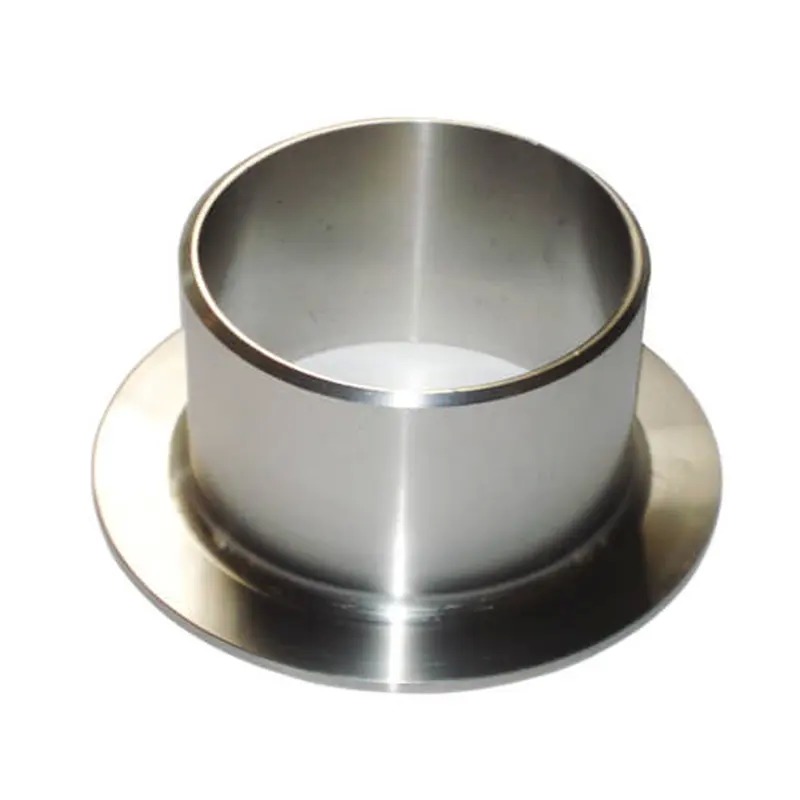

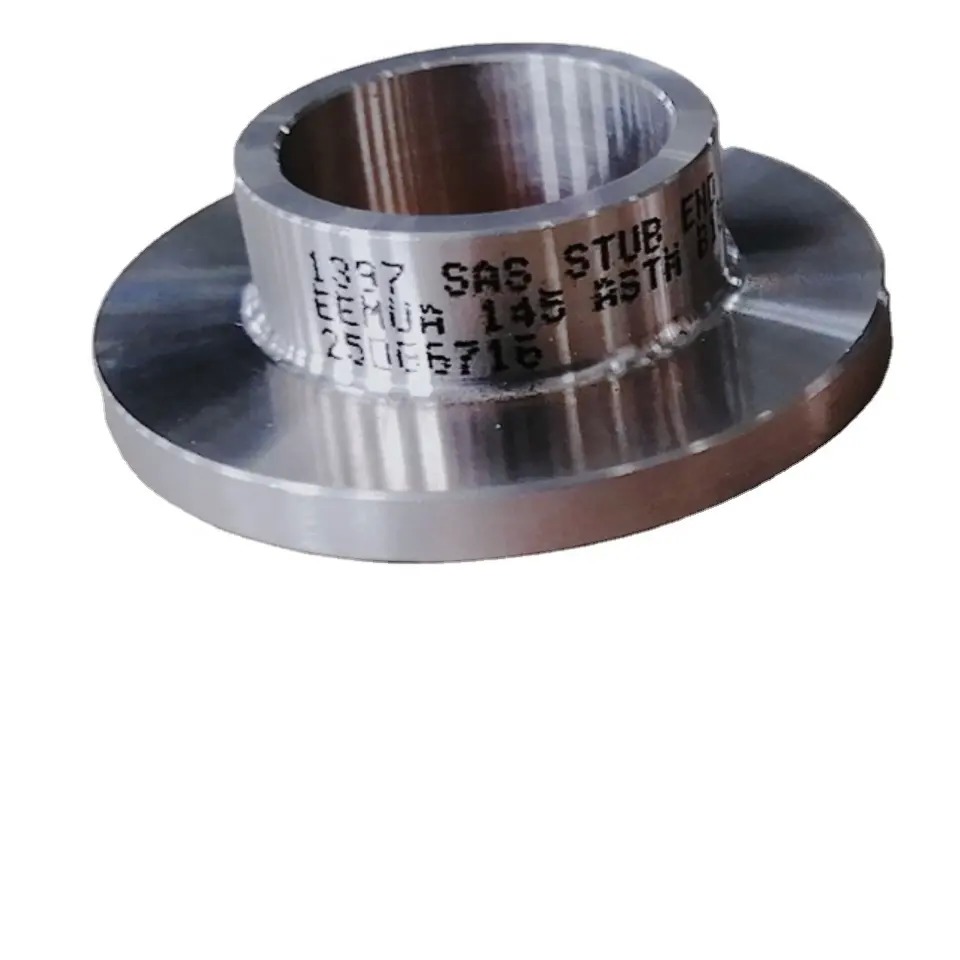

El trozo de acero inoxidable ASTM A403 316L termina la junta superpuesta ASME B16.9

Tapones de acero inoxidable 316L ASTM A403, extremos de muñón para juntas solapadas ASME B16.9

1. Descripción del producto

Los tapones de acero inoxidable, también conocidos en ingeniería como "tapones de junta solapada" o "extremos de tubería con brida tipo Von Roll", son esencialmente elementos de conexión de tuberías desacoplados de tensión. Estructuralmente, separan la "función de sellado de retención de presión" de la "función de sujeción con pernos": el tapón soporta la presión del medio, la corrosión y la erosión, mientras que el anillo de brida de junta solapada proporciona exclusivamente las cargas de sujeción con pernos. Este diseño garantiza que las tensiones de soldadura y las tensiones de sellado de la brida no se superpongan ni interfieran entre sí cuando el sistema de tuberías experimenta diferenciales de temperatura extremos o vibraciones mecánicas. Los productos se fabrican de acuerdo con los tres principales sistemas de estándares globales: americano (ASME B16.9 / MSS SP-43), alemán (DIN EN 1092-1 / DIN 2673) y japonés (JIS B2311 / B2220), lo que permite una integración perfecta en diversos proyectos de ingeniería de exportación y domésticos. puntos.

2.Aplicaciones del producto

Este producto está diseñado específicamente para las siguientes cuatro condiciones de servicio extremas y escenarios especiales típicos:

1. Tuberías criogénicas y de temperatura ultrabaja (-196°C para LN₂/GNL): Se utiliza en terminales de recepción de GNL y líneas de transferencia de nitrógeno líquido de unidades de separación de aire. Los tapones de acero inoxidable austenítico mantienen una excelente tenacidad al impacto a bajas temperaturas. Cuando se combinan con bridas de junta solapada, compensan eficazmente la contracción axial masiva causada por la contracción en frío, evitando fracturas frágiles.

2. Líneas de aceite pesado y vapor a alta temperatura (≥400°C): Se utiliza en unidades de destilación atmosférica/al vacío de refinerías y líneas de gas de hidrocarburos a alta temperatura de craqueo catalítico. Los tapones de patrón largo posicionan la soldadura a tope lejos de la zona de tensión de junta solapada a alta temperatura, evitando fallos en la cara de sellado de la brida debido a la fluencia a alta temperatura.

3. Tuberías de alta erosión y con transporte de sólidos: Se utiliza en líneas de circulación de lodos de desulfuración de piedra caliza y transporte de lodos en minería y metalurgia. El interior liso del tapón no tiene protuberancias de soldadura, lo que elimina la deposición de lodos y la erosión por vórtice localizada. Después del desgaste, solo es necesario reemplazar el tapón, no la costosa brida de gran diámetro.

4. Sistemas de vacío ultra alto (≤10⁻⁵ Pa): Se utiliza en líneas de evacuación de cámaras de vacío de la industria de semiconductores y fotovoltaica. La cara de sellado de la junta solapada está ultraacabada y se combina con juntas de cobre sin oxígeno o anillos C metálicos para lograr tasas de desgasificación y fugas extremadamente bajas en vacío ultra alto.

3. Ventajas del producto

Estándar de EE. UU. (ASME)
