El trozo largo del modelo del acero inoxidable termina las colocaciones de la soldadura a tope ASME B16.9

Tapones de Acero Inoxidable de Patrón Largo Soldadura a Tope Accesorios ASME B16.9

1. Descripción del Producto

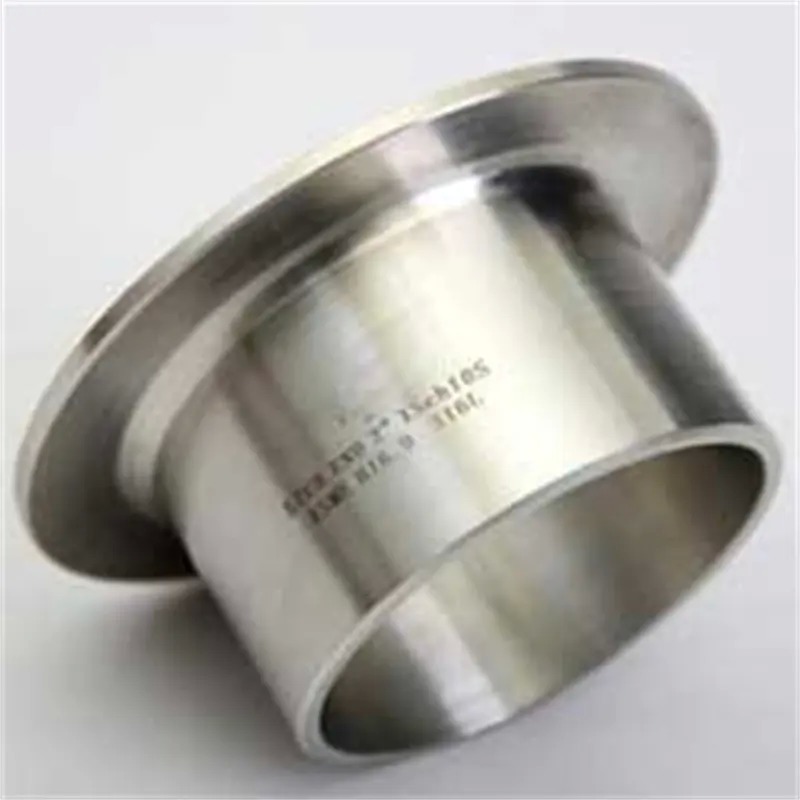

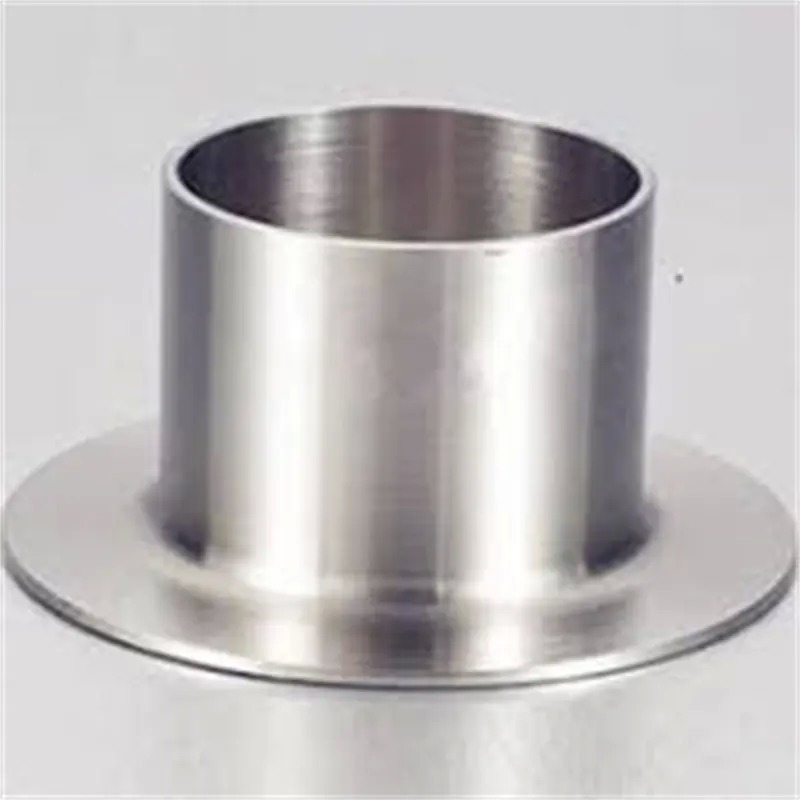

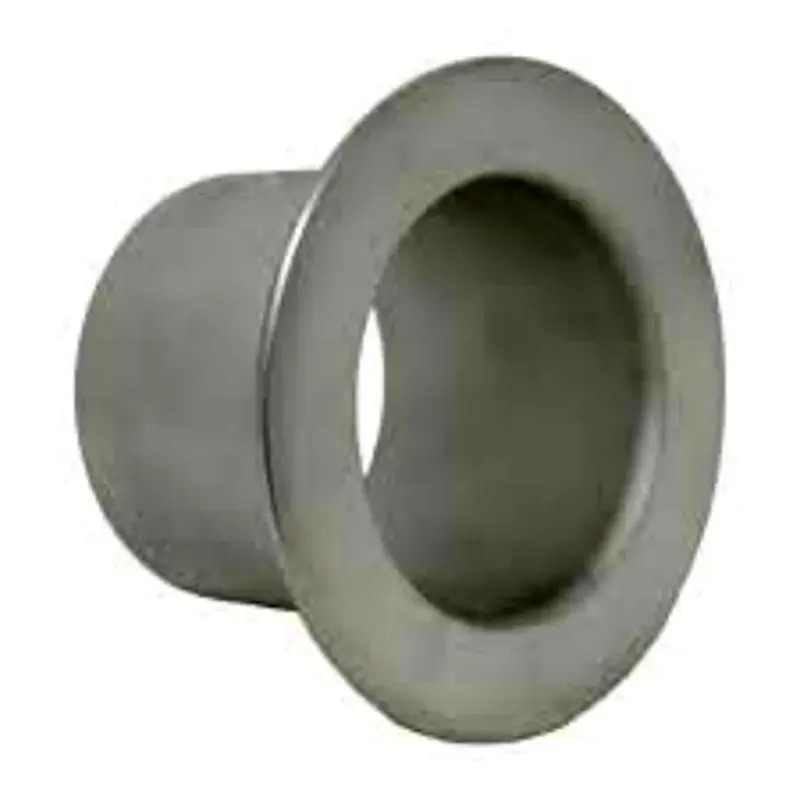

Los tapones de acero inoxidable son componentes de terminación de tubería diseñados específicamente para un montaje rápido en sitio y un mantenimiento futuro conveniente. Consisten en un cuerpo de tubería corto con un extremo de solape ensanchado, forman un par de conexión de brida "desmontable, giratorio y reemplazable" cuando se combinan con bridas de junta solapada. El producto sale de fábrica con el solape ya formado, recocido en solución y la cara de sellado acabada con precisión. En el sitio, solo se requiere una única soldadura a tope para integrarlo con el sistema de tuberías. En comparación con las bridas de cuello de soldadura tradicionales, reduce significativamente la dificultad en el sitio de corte preciso, biselado y soldadura de alineación a gran altitud para tuberías de gran diámetro, lo que lo hace particularmente adecuado para proyectos con plazos ajustados, espacios de instalación confinados o aplicaciones con revisiones futuras frecuentes.

2.Aplicaciones del Producto

Este producto es especialmente adecuado para los siguientes cuatro escenarios de ingeniería típicos:

1. Operaciones en Altura y Espacios Confinados: En los niveles superiores de los racks de tuberías o en las entreplantas de equipos donde la elevación es difícil, solo es necesario deslizar el anillo de brida ligero sobre el tapón y atornillarlo. No se requiere levantar bridas integrales pesadas, lo que reduce significativamente los riesgos de seguridad asociados con el trabajo en altura.

2. Apertura/Limpieza Frecuente de Coladores e Intercambiadores de Calor: En los coladores pre-bomba de plantas químicas y las conexiones de canal de intercambiadores de calor, este producto permite un desmontaje rápido, satisfaciendo las necesidades operativas de eliminación regular de depósitos carbonizados o reemplazo de elementos filtrantes.

3. Secciones de Transición Flexibles en Extremos de Racks de Tuberías y Boquillas de Equipos: Se utiliza para conectar líneas de entrada/salida de grandes compresores y turbinas. La ligera holgura de la brida de junta solapada absorbe pequeños desplazamientos vibratorios durante la operación del equipo, evitando daños en la interfaz causados por conexiones rígidas.

4. Montaje Rápido de Tuberías Temporales y Líneas de Puesta en Marcha: Durante las fases de puesta en marcha del proyecto, las líneas temporales que se modifican con frecuencia se pueden montar y desmontar rápidamente utilizando tapones y bridas de junta solapada. Los accesorios se pueden reutilizar en múltiples ubicaciones, lo que reduce el gasto de capital único.

​3. Ventajas del Producto

4.Funciones del Producto

1. Tolerancia de Ajuste en Sitio y Función de Ajuste Fino: La sección recta del tapón tiene una cierta tolerancia de longitud. El ajuste en sitio permite un ligero recorte para absorber errores de longitud acumulados de la prefabricación de tuberías, asegurando una alineación sin tensiones entre la cara de la brida y la boquilla del equipo.

2. Transmisión Uniforme de la Fuerza de Pernos y Función de Amortiguación: La superficie de transición curva en la parte posterior del solape distribuye uniformemente la precarga de los pernos en toda la circunferencia de sellado, evitando la sobrecompresión local y el colapso de la junta. Mientras tanto, la holgura de ajuste entre el hombro posterior y el diámetro interior de la brida proporciona micro-amortiguación, reduciendo el impacto directo de las cargas de choque en la soldadura.

3. Función de Ventana de Inspección en Línea para el Sistema de Tuberías: Después de desconectar la brida de junta solapada, el interior del tapón y la pared de la tubería se pueden exponer directamente para su inspección. Esto sirve como un puerto de inspección temporal, permitiendo el examen con boroscopio de la corrosión interna o las condiciones de incrustación.

4. Función de Aislamiento Rápido de Tuberías e Inserción de Placa Ciega: Cuando se requiere un aislamiento temporal de una sección de tubería, se puede insertar una placa ciega de pala directamente entre la cara de solape del tapón y la brida de junta solapada, logrando un aislamiento rápido del proceso sin cortes adicionales en la tubería.
