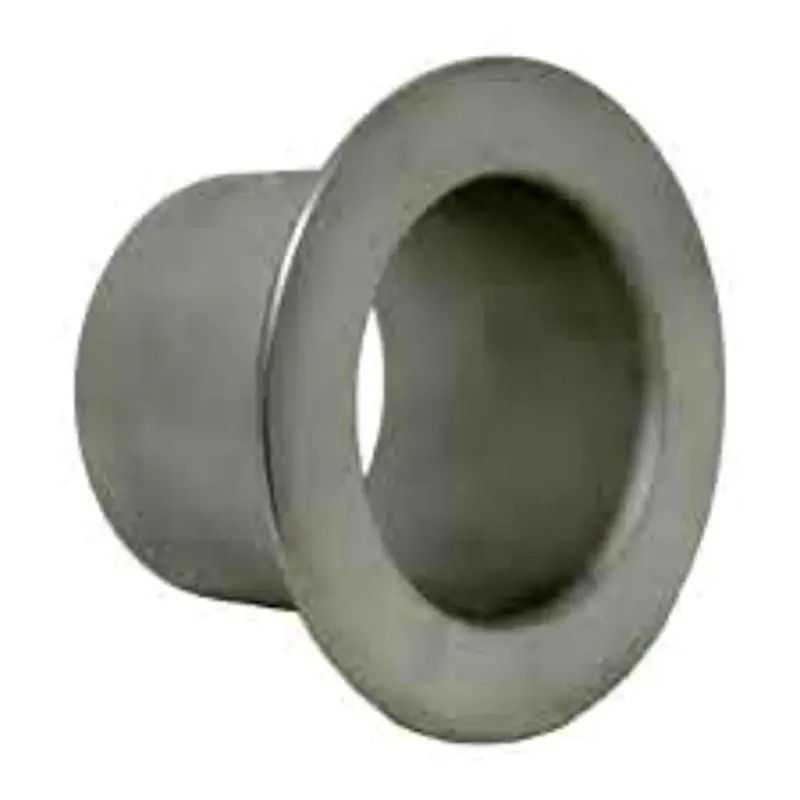

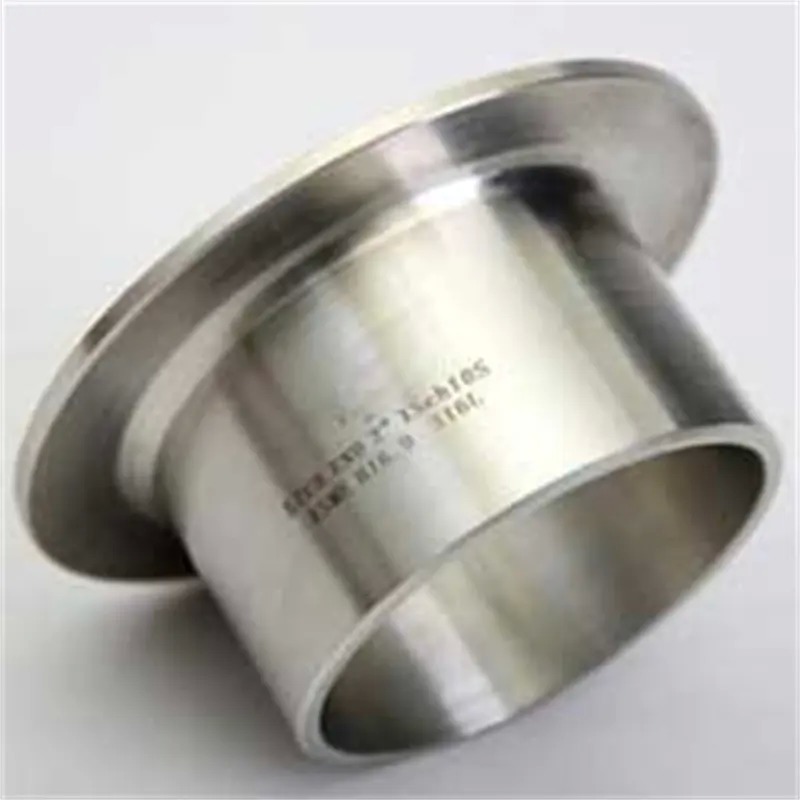

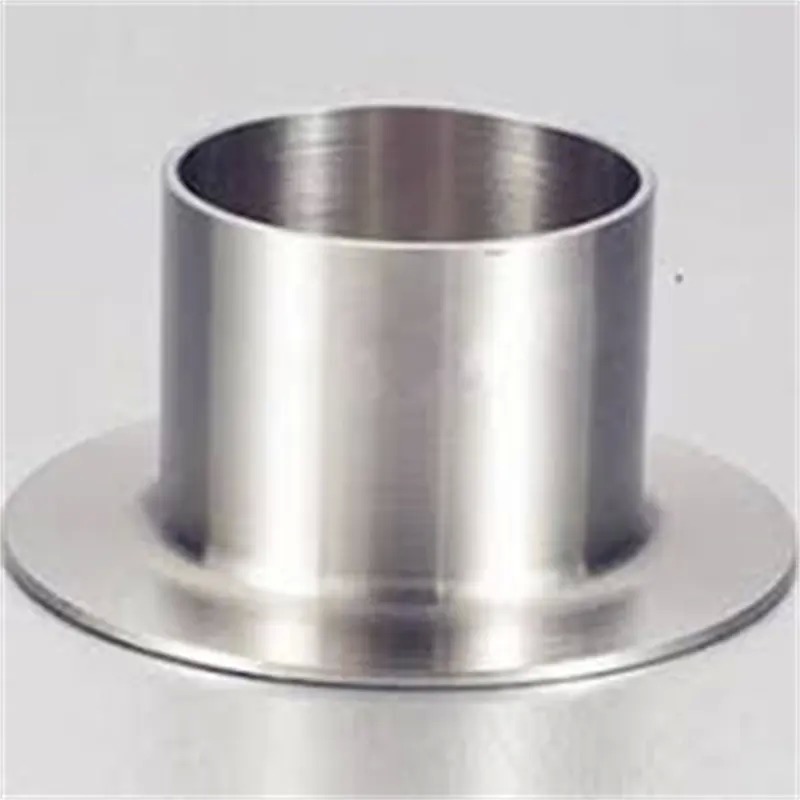

MSS SP-43 Extremos cortos de acero inoxidable Junta superpuesta de patrón corto 316L

  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
Lugar de origen Shangai, China
Nombre de la marca TOBO
Certificación ISO/TUV/SGS
Número de modelo Stub Ends de acero inoxidable
Cantidad de orden mínima 1 pieza
Precio Negociable
Detalles de empaquetado Paquete de envío estándar
Tiempo de entrega 15-30 días de trabajo
Condiciones de pago T/T, Unión Occidental
Capacidad de la fuente 10 toneladas/mes
Datos del producto
Nombre del producto MSS SP-43 Extremos cortos de acero inoxidable Junta superpuesta de patrón corto 316L Estándar ASME B16.9/MSS SP-43
Grrade material UNSS31803 Correo electrónico yyhuang@cnjdgy.com
Resistencia a la corrosión Excelente Termina Biselado, llano
Superficie Solución de decapado Material Acero inoxidable (comúnmente SS304, SS316, SS316L)
Técnica Estampado en frío Número de modelo 1/2
Clase de presión 150#, 300#, 600#, 900#, 1500#, 2500# Tipo final Extremo de soldadura a tope
Embalaje Caja de madera Estándares Se aplican las siguientes condiciones:9, MSS SP-43
Tipos Sin costura Forma Radio largo, radio corto, reduciendo
Resaltar

El MSS SP-43 es de acero inoxidable.

,

Con un contenido de aluminio superior a 0

,

9 g/m2
Deja un mensaje
Descripción de producto

MSS SP-43 de acero inoxidable con extremos cortos de la articulación de la vuelta 316L



1Descripción del producto

Los extremos de estubo de acero inoxidable (también conocidos como extremos de estubo de la articulación del regazo) son accesorios de tubería que convierten los extremos de la tubería en caras de conexión con bridas.Consisten en una sección de tubería recta y una circunferencia alargada en un extremoLa cara del regazo sirve como superficie de sellado, mientras que el hombro trasero soporta la carga de sujeción de la brida de la articulación del regazo.El producto no incluye una brida y debe estar acompañado de una brida de cinturaLos materiales incluyen 304/304L, 316/316L, acero inoxidable dúplex y aleaciones a base de níquel.Tipo B (transición curva), y Tipo C (forjado espeso), adecuados para diferentes clases de presión y requisitos de espesor de pared.

2.Aplicaciones del producto

  1. Se utiliza con las bridas de las articulaciones de la cinturapara formar conjuntos completos de conexión con bridas para varios sistemas de tuberías de acero.

  2. Líneas de transmisión de medios corrosivos: El extremo de la punta entra en contacto con el medio con acero inoxidable, mientras que el anillo de la brida puede ser de acero al carbono, lo que permite la selección de materiales en zonas.

  3. Sistemas de tuberías de gran diámetro: El anillo de brida de rotación independiente resuelve las dificultades de alineación en las que es poco práctico girar tuberías de gran diámetro.

  4. Secciones de tuberías que requieren mantenimiento regular: Por ejemplo, las líneas de succión de la bomba, los canales del intercambiador de calor y las boquillas de descarga del reactor que requieren una limpieza frecuente.

  5. Líneas sujetas a vibraciones o desplazamientos térmicos: El espacio libre de ajuste amortigua las vibraciones y absorbe una expansión térmica axial menor.

  6. Principales sectores aguas abajo: refinación de petróleo, ingeniería offshore, procesamiento de gas natural, procesamiento de alimentos, semiconductores y unidades de separación de aire.

- ¿ Qué?

3.Ventajas del producto

Dimensión de comparación El extremo de la culata del SS + la brida de la articulación de la cintura Las partes de las máquinas de soldadura que se utilicen para la fabricación de las máquinas de soldadura de alta precisión
Costo de los materiales Solo el extremo del tobillo utiliza SS; el anillo de la brida puede ser CS, lo que ofrece ahorros significativos Toda la brida es de SS; muy costosa en diámetros grandes
Facilidad de instalación El anillo de la brida gira libremente; la alineación del perno es fácil; un trabajador puede hacerlo Requiere girar toda la brida o tubería; difícil de instalar
Mantenimiento/desmontaje Los tornillos sueltos para separar; no se requiere trabajo en caliente Requiere cortar la brida soldada; difícil y no reutilizable
Número de soldaduras Solo se requiere una soldadura de fondo Requiere 2 soldaduras de filete (cuello de la brida a la tubería)
Distribución del estrés La soldadura está lejos de sellar la cara; las tensiones térmicas no se superponen La soldadura está adyacente al cuello de la brida; mayor riesgo de concentración de tensión
Cargas de las boquillas No se transmite momento de flexión; protege las boquillas del equipo Conexión rígida; el momento de flexión de la tubería se transfiere directamente al equipo
Partidas de repuesto en común Los anillos de brida son intercambiables entre materiales; menos tipos de piezas de repuesto Cada material y tamaño está dedicado; complejo inventario de repuestos

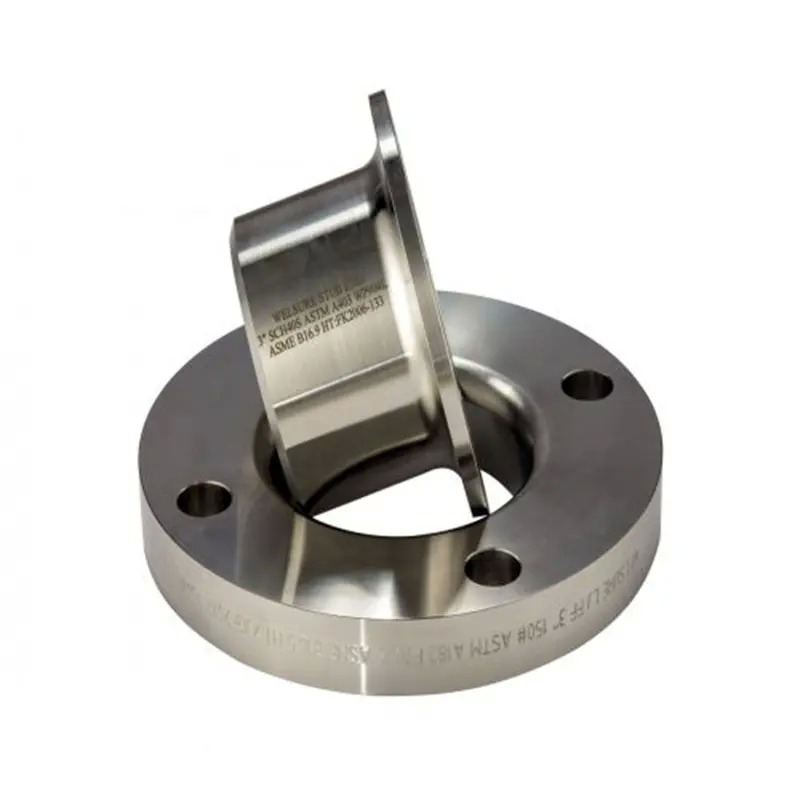

MSS SP-43 Extremos cortos de acero inoxidable Junta superpuesta de patrón corto 316L

4.Especificaciones técnicas clave

Parámetro Detalles de las especificaciones
Normas aplicables Las condiciones de ensayo se determinarán en función de las condiciones de ensayo.28, MSS SP-43, DIN 2616 / EN 12560, JIS B2311, GB/T 12459 y otras especificaciones técnicas
Materiales comunes Se trata de una serie de productos que se fabrican en el interior de una fábrica.
Capacitación de tamaño Las condiciones de ensayo de las piezas son las siguientes:
Calendarios de espesor de pared Sch 5S, Sch 10S, Sch 20S, Sch 40S, Sch 80S, Sch 160, enfermedades de transmisión sexual, XS, XXS
Compatibilidad de la clase de presión Clase 150 Clase 2500 (dependiendo de la clasificación de la brida de apareamiento)
Selección del tipo de vuelta Patrón largo (cuello recto más largo, para Sch 40S y superior); Patrón corto (compacto, para Sch 5S/10S de pared delgada)
Tipo de estructura del regazo Tipo A (con transición de cuello recto), Tipo B (transición curva, sin cuello recto), Tipo C (integral forjado espeso)
Finalización de la cara de sellado Serraduras concéntricas o en espiral, Ra ≤ 6,3 μm; grado de precisión Ra ≤ 3,2 μm
Forma del bisel Se aplicará el método de calibración de la resistencia de las juntas de acero.25, en V o en U, ángulo 30°~37,5°
Freno de apareamiento recomendado Flanca de unión de cuello, disponible en acero al carbono, acero al carbono galvanizado o SS que coincida con el extremo del stub
Inspecciones de fábrica Inspección dimensional completa, inspección visual; penetración de colorante PT/MT; muestreo RT (tipo soldado); ensayo de corrosión intergranular (según sea necesario)

Preguntas frecuentes

1¿Es usted una empresa comercial o un fabricante?

2¿Cuánto tiempo es su tiempo de entrega? Generalmente es de 5-10 días si los bienes están en stock. o es de 15-20 días si los bienes no están en stock, es según la cantidad.

3¿Proporciona muestras? ¿Es gratis o extra? Sí, podríamos ofrecer la muestra de forma gratuita, pero debe pagar el costo del flete.

4. ¿Cuáles son sus términos de pago? Pago <=1000USD, 100% por adelantado. Pago>=1000USD, 50% T/T por adelantado, saldo antes del envío.
