El trozo de acero inoxidable termina las colocaciones 304/316L ASME B16.9 del reborde de la junta de solape

Extremos de espiga de acero inoxidable, juntas solapadas, bridas, accesorios 304/316L ASME B16.9

1. Descripción del producto

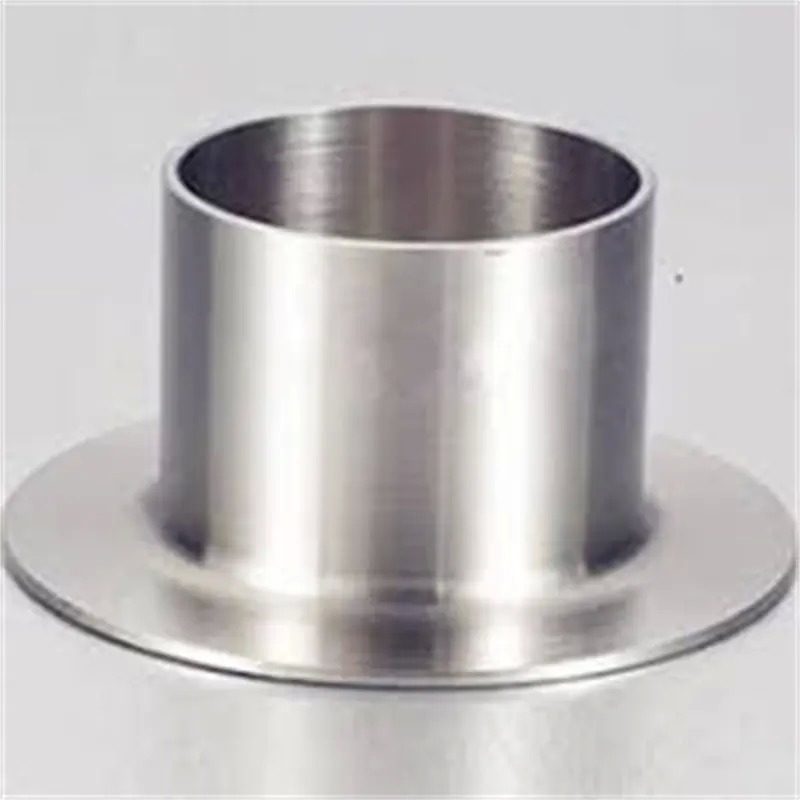

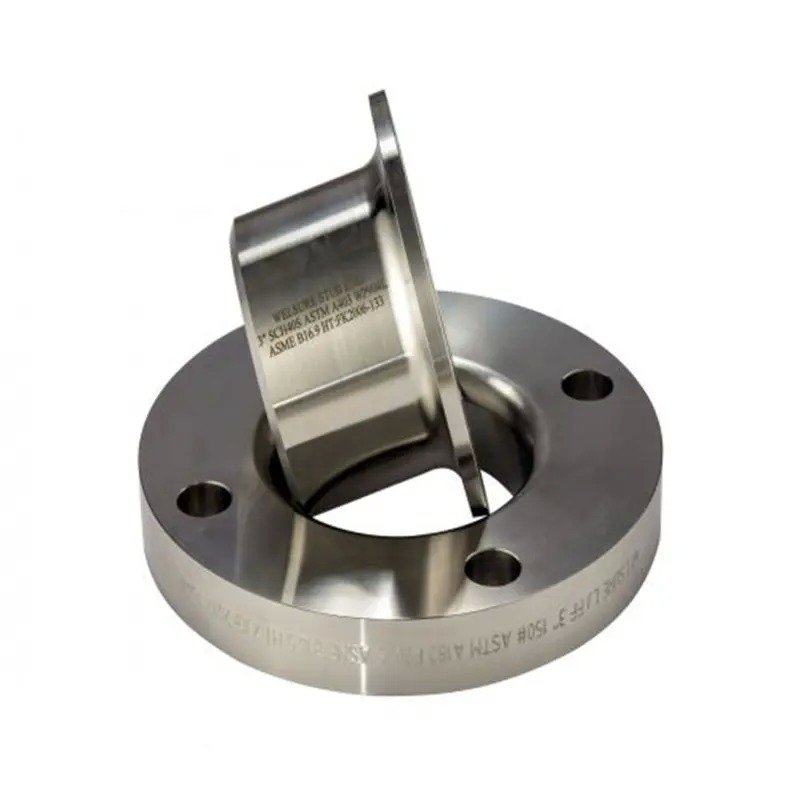

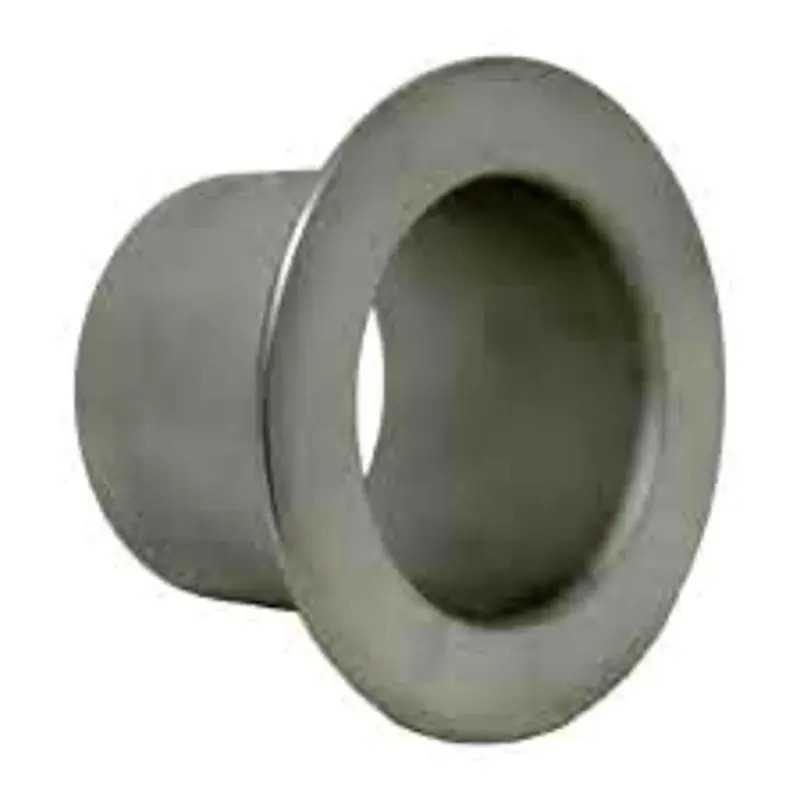

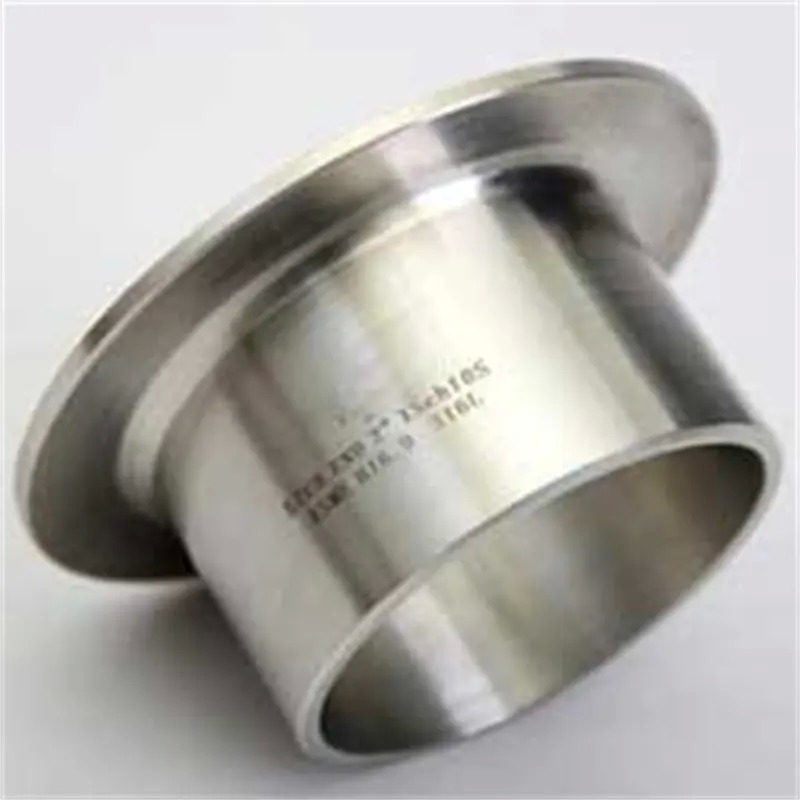

Los extremos de espiga de acero inoxidable (también conocidos como extremos de espiga de junta solapada o extremos de espiga de brida) son accesorios de transición que convierten el extremo soldado de una tubería en una cara de sellado con brida. Estructuralmente, un extremo es una sección de tubería recta para soldadura a tope, mientras que el otro extremo es una junta solapada conformada de precisión. El producto no incluye una brida y debe combinarse con bridas de junta solapada. Los materiales incluyen 304/304L, 316/316L, acero inoxidable dúplex y aleaciones a base de níquel. Según el contorno posterior, se clasifican como Tipo A (transición de cuello recto), Tipo B (transición curva) y Tipo C (espesor forjado), adecuados para aplicaciones de pared estándar, pared delgada y pared gruesa de alta presión respectivamente. Los estándares de fabricación cubren los sistemas ASME, DIN y JIS para cumplir con los requisitos globales de adquisición de ingeniería.

2.Aplicaciones del producto

1. Conexión de brida estándar entre tuberías y equipos: Se utiliza para conectar rápidamente sistemas de tuberías soldadas a válvulas, torres, intercambiadores de calor, bombas y otros equipos con boquillas con brida.

2. Sistemas de transmisión de medios corrosivos: Solo el extremo de espiga entra en contacto con los medios con aleación resistente a la corrosión; el anillo de brida de acoplamiento puede ser de acero al carbono ordinario, logrando una optimización de materiales por zonas.

3. Proyectos de tuberías de gran diámetro y alta presión: La brida de junta solapada que gira independientemente resuelve el obstáculo de instalación de girar tuberías de gran diámetro para la alineación de pernos, especialmente adecuada para plataformas marinas y plantas petroquímicas a gran escala.

4. Estaciones de proceso que requieren inspección frecuente: Adecuado para boquillas de alimentación/descarga de reactores, carcasas de filtros, entradas/salidas de compresores y otros lugares que requieren desmontaje, inspección o limpieza regulares.

5. Sistemas de tuberías sujetos a ciclos térmicos y vibraciones: El espacio libre del ajuste permite un ligero movimiento axial, amortiguando las tensiones de expansión térmica y los impactos de vibración mecánica en las soldaduras y las caras de sellado.

6. Industrias de aplicación clave: Petróleo y gas, refinación de petróleo y productos químicos, ingeniería marina, energía, procesamiento de alimentos, productos químicos finos, semiconductores y unidades de separación de aire.

​3. Ventajas del producto

• En comparación con las soluciones tradicionales de conexión con brida integral, los extremos de espiga de acero inoxidable ofrecen las siguientes ventajas significativas:
• Sustanciales ahorros en costos de materiales: En el conjunto de conexión completo, solo el extremo de espiga requiere acero inoxidable u otras aleaciones resistentes a la corrosión; el anillo de brida de junta solapada puede ser de acero al carbono ordinario. Para diámetros grandes y clases de presión altas, los costos de materiales se pueden reducir aproximadamente entre un 30% y un 50%, y los ahorros se vuelven más pronunciados a medida que aumenta el tamaño de la tubería.
• Alta eficiencia de instalación: La brida de junta solapada puede girar libremente a lo largo de la pared exterior del extremo de espiga. Durante la instalación, solo es necesario girar el anillo de brida para la alineación de los orificios de los pernos, eliminando la necesidad de girar tuberías de gran diámetro. Un solo trabajador puede completar la alineación, lo que reduce significativamente la dificultad de construcción y las horas de mano de obra para operaciones en altura y en espacios confinados.
• Mantenimiento flexible y conveniente: Durante la revisión del sistema, simplemente afloje los pernos para deslizar el anillo de brida hacia atrás a lo largo de la tubería, lo que permite levantar toda la sección de tubería. No se requiere corte en caliente ni soldadura posterior. Después de la inspección, el conjunto se puede reinstalar rápidamente, lo que reduce efectivamente el tiempo de inactividad de la planta.
• Distribución de tensiones fiable y razonable: La soldadura a tope se encuentra en la sección recta del extremo de espiga, con suficiente distancia de la cara de sellado de la junta solapada. La zona afectada por el calor de la soldadura y la cara de sellado no interfieren entre sí. Las tensiones de la vibración de la tubería y la expansión térmica no se superponen en la cara de sellado, lo que resulta en una fiabilidad superior de la junta a largo plazo en comparación con las bridas de cuello de soldadura integral.
• Protección eficaz de la boquilla del equipo: Dado que la brida de junta solapada no tiene una conexión soldada rígida al cuerpo de la tubería, los momentos de flexión del peso muerto de la tubería o la expansión térmica no se transmiten directamente a las boquillas del equipo. Esta característica es particularmente crítica para proteger las boquillas de entrada/salida de equipos rotativos como bombas centrífugas, compresores y turbinas, evitando eficazmente fracturas por sobrecarga de la boquilla.
• Excelente compatibilidad de repuestos: Los anillos de brida de junta solapada del mismo tamaño se pueden intercambiar con extremos de espiga de diferentes materiales (por ejemplo, 304, 316L, dúplex). Al preparar los materiales del proyecto, solo se necesitan anillos de brida universales y extremos de espiga de varios materiales, lo que permite respuestas flexibles a las necesidades de instalación y reemplazo en diferentes secciones de tubería, al tiempo que se reducen los costos de almacenamiento y la ocupación de capital.
• Economía superior en todo el ciclo de vida: Considerando los costos de adquisición iniciales, los gastos de mano de obra de instalación, las pérdidas por tiempo de inactividad de mantenimiento y el compromiso de capital de repuestos, la combinación de extremo de espiga de acero inoxidable + brida de junta solapada tiene costos totales significativamente más bajos durante una vida útil de ingeniería de 25 años en comparación con las soluciones de brida integral de acero inoxidable.

4. Especificaciones técnicas clave
