Unidad de ensamblaje de tuberías forjadas

Unidad de ensamblaje de tuberías forjadas

1Descripción del producto

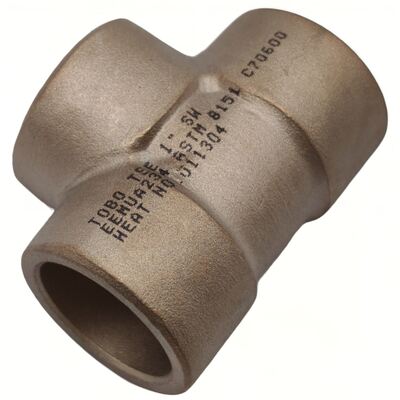

Este producto es un tee de soldadura de toma forjado fabricado conEl número de unidades de producción(90/10 aleación de cobre-níquel / CuNi 90/10) de acuerdo conLas demás partidasySe aplican las siguientes condiciones:11las normas. UNS C70600, también conocido como CuNi10Fe1.6Mn o Werkstoff Nr. 2.0872, es una aleación de cobre-níquel forjada que contiene aproximadamente 90% de cobre y 10% de níquel con pequeñas adiciones de hierro y manganeso para mejorar la resistencia a la corrosión y las propiedades mecánicasEste accesorio forjado de 1" cuenta con una conexión de soldadura de enchufe (SW), diseñado para juntas permanentes de soldadura de filete en sistemas de tuberías de orificio pequeño (normalmente NPS 2 o menor).

2Parámetros clave del producto

3. Aplicación / Uso

Este te de soldadura de enchufe es ideal para sistemas de agua de mar y fluidos corrosivos que requieren una alta integridad de fuga:

• Construcción naval y naval: sistemas de refrigeración de agua de mar, líneas de agua de fuego, sistemas de lastre, líneas de fosa

• Petróleo y gas en alta mar: Sistemas de inyección de agua de mar, intercambiadores de calor

• Instalaciones de desalinización: ramas de las cabeceras de alimentación por ósmosis inversa, líneas de recirculación de salmuera

• Generación de energía: Sistemas de refrigeración de agua en condensador, agua de servicio de centrales nucleares

• Procesamiento químico: tuberías de aguas residuales que contienen cloro, desvío de agua de refrigeración del intercambiador de calor

4Ventajas

• Resistencia a la corrosión superior: Resistencia excepcional al agua de mar, a los agujeros, a la corrosión por grietas y a la corrosión por tensión

• Resistencia a la contaminación biológica: Forma una capa protectora de óxido que resiste naturalmente el crecimiento biológico marino

• Confiabilidad de las soldaduras de toma: Las soldaduras de filete proporcionan una alta resistencia a las fugas, un excelente rendimiento en líneas sujetas a vibraciones y ciclos térmicos

• Eficacia en cuanto a costes: ofrece un equilibrio favorable entre las prestaciones y los costes en comparación con las aleaciones de níquel de 70/30 CuNi o superiores

• Buena capacidad de soldadura: fácilmente soldable mediante procesos GTAW estándar con relleno ERCuNi correspondiente

5. Funciones

El tubo de soldadura conecta tres secciones de tubería en una configuración en forma de T, lo que permite dividir el fluido de una sola entrada en dos salidas de rama, o combinar de dos entradas en una salidaEl diseño de la soldadura de toma consiste en insertar la tubería en la toma y aplicar una soldadura de filete alrededor de la unión, formando una conexión permanente y hermética.

6. Instrucciones de instalación

1. Preparación: Degradación y limpieza de los extremos de las tuberías, los enchufes de las tuberías y el metal de relleno de aceite, grasa y oxidación; CuNi requiere un mayor grado de limpieza que el acero

2. Brecha de expansión: Introduzca el tubo dejando un hueco de 1/16 " (1,6 mm) entre el extremo del tubo y el fondo del enchufe antes de soldar

3. Saldado: Utilice el proceso GTAW (TIG) con el cable de relleno ERCuNi correspondiente (AWS A5.7); utilice un blindaje de argón al 100% con purga posterior recomendada para el paso de raíz

4. Después de la soldadura: Eliminar las salpicaduras y las escorias; limpiar con un cepillo de acero inoxidable para dejar un acabado brillante; no se requiere tratamiento térmico posterior a la soldadura

7Las precauciones

• La limpieza: Requiere un mayor grado de limpieza que la fabricación de acero al carbono para evitar la contaminación por soldadura

• Límites de temperatura: Temperatura máxima de funcionamiento ~ 260°C (500°F); comprobar las condiciones del sistema para temperaturas más altas

• Entrada de calor de soldadura: El charco de CuNi es lento con una película de óxido; requiere un control y una técnica adecuados de amperaje

• Compatibilidad: No se recomienda su uso con sistemas de ácido nítrico o amoníaco

• El espacio del enchufe: La brecha de expansión de 1/16 " es obligatoria para evitar la expansión térmica de las grietas durante el servicio

8Envío y Entrega

• El tiempo de entrega estándar es típicamente15 ¢30 días, sujeto a la cantidad de pedido y a la disponibilidad de especificaciones

9Condiciones de pago

• Los métodos de pago internacionales comunes incluyen:T/T (transferencia telegráfica)yL/C a vista (Carta de crédito)

10Embalaje

• Los productos están envasados de forma seguraCajas de madera contrachapadao bienCajas de maderacon envoltura de burbujas y amortiguación interna para garantizar un transporte seguro

11- Política de garantía y devolución

• Todos los productos se someten a una estricta inspección de calidad antes del envío, con certificados de ensayo de molino (EN 10204 3.1/3.2) disponibles

• En caso de problemas de calidad, conservar el embalaje original y proporcionar fotografías o informes de inspección pertinentes de terceros

• Las condiciones específicas de devolución, cambio y garantía están sujetas al acuerdo final del contrato de venta.

Preguntas frecuentes

1¿ Es usted una empresa comercial o un fabricante?
Somos fabricantes, pueden ver la certificación.
2¿Cuánto tiempo tiene para entregar?
Generalmente son 5-10 días si las mercancías están en stock. o son 15-20 días si las mercancías no están en stock, es según la cantidad.
3¿ Proporciona muestras? ¿ Es gratis o extra?
Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
4¿ Cuáles son sus términos de pago?
Pago <=1000USD, 100% por adelantado. Pago>=1000USD, 50% T/T por adelantado, saldo antes del envío.
