Flanca de cuello de soldadura ASTM A815 UNS S31803 Flanca de conexión de tuberías de acero inoxidable 4

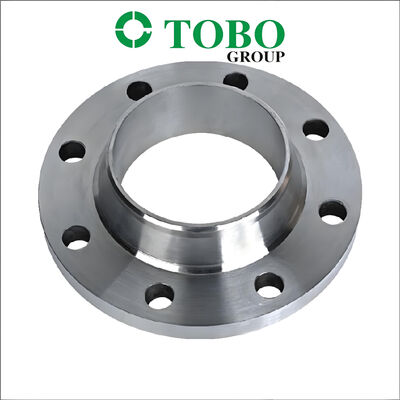

Brida de Cuello Soldado ASTM A815 UNS S31803 Acero Inoxidable Dúplex Brida de Conexión de Tubería de Alta Presión de 4”

1. Descripción del Producto

Este producto es una brida de Cuello Soldado (WN) fabricada en acero inoxidable UNS S31803 (Dúplex 2205 / F51) de acuerdo con las normas ASTM A815 y ASME B16.5 . El UNS S31803 es un acero inoxidable de doble fase con una microestructura de aproximadamente 50% ferrita y 50% austenita, que ofrece aproximadamente el doble de la resistencia a la fluencia de los aceros inoxidables austeníticos estándar de la serie 300, como el 304L o el 316L, manteniendo una buena ductilidad y soldabilidad. La brida de cuello soldado presenta un cubo cónico que transiciona suavemente a la pared de la tubería, proporcionando alta resistencia, distribución de esfuerzos y fiabilidad de sellado. Esta brida de 4" está diseñada para conexión de soldadura a tope permanente en sistemas de tuberías de alta presión y servicio corrosivo.

2. Parámetros Clave del Producto

3. Aplicación / Uso

Esta brida de cuello soldado es ideal para sistemas de fluidos de alta presión y corrosivos:

• Petróleo y Gas Offshore: Sistemas de inyección de agua de mar, tuberías de proceso en plataformas, líneas de flujo submarinas y risers

• Procesamiento Químico: Corrientes de proceso que contienen cloruros, servicios de ácido

• Plantas de Desalinización: Tuberías de alimentación de membrana de ósmosis inversa de alta presión

• Pulpa y Papel: Líneas de blanqueo con dióxido de cloro

• FPSOs: Tuberías de proceso en cubierta expuestas a la atmósfera marina

• Generación de Energía: Sistemas de agua de refrigeración a alta temperatura, intercambiadores de calor

4. Ventajas

• Resistencia Superior: La resistencia a la fluencia es de 2.5 a 3 veces la del 316L, lo que permite paredes más delgadas y sistemas de tuberías más ligeros para clasificaciones de presión equivalentes

• Excelente Resistencia a la Corrosión: PREN ~34-36 proporciona una resistencia excepcional a la corrosión por picaduras, por hendiduras y a la corrosión bajo tensión por cloruros

• Diseño de Cuello Soldado: El cubo cónico proporciona una transición suave de esfuerzos, excelente resistencia a la fatiga y al ciclo térmico

• Buena Soldabilidad: Compatible con procedimientos de soldadura estándar; se requiere recocido en solución posterior a la soldadura para mantener la microestructura austenita-ferrita 50/50

• Rentable: Menor contenido de níquel en comparación con los grados austeníticos ofrece ahorros en el costo del material al tiempo que proporciona un rendimiento superior

5. Funciones

La brida de cuello soldado proporciona un punto de conexión atornillado permanente y a prueba de fugas para unir tuberías, válvulas o equipos en sistemas de tuberías de alta presión. El cuello cónico se suelda a tope a la tubería, formando una estructura unificada que distribuye el esfuerzo de manera uniforme y minimiza la concentración de presión en la junta. La cara de la brida (típicamente Cara Elevada) acomoda una junta para asegurar un sellado fiable cuando se atornilla a una brida de acoplamiento.

6. Instrucciones de Instalación

1. Inspección al Desembalar: Comprobar daños por tránsito; verificar marcas, dimensiones y clase de presión según ASME B16.5

2. Preparación de la Superficie: Limpiar el bisel de soldadura y el área adyacente con herramientas dedicadas; eliminar todo el aceite, grasa y contaminantes

3. Alineación: Alinear con precisión el cuello de la brida con el extremo de la tubería, asegurando un ajuste adecuado y escuadra

4. Soldadura: Realizar soldadura a tope siguiendo WPS aprobados con soldadores certificados. Para materiales dúplex, es esencial un control estricto de la entrada de calor. Se requiere recocido en solución a 1020-1100°C seguido de enfriamiento en agua para mantener la estructura dúplex y la resistencia a la corrosión

5. Instalación de la Junta: Colocar una junta adecuada (por ejemplo, enrollada en espiral, PTFE) en la cara de la brida

6. Atornillado: Instalar los pernos y apretar en una secuencia de torsión cruzada al valor de torsión recomendado

7. Prueba Hidrostática: Presión de prueba = 1.5 × presión de diseño; temperatura ambiente no inferior a 5°C

7. Precauciones

• Equilibrio de Ferrita: Asegurar que el contenido de ferrita permanezca entre 40-60% en volumen. El tratamiento térmico inadecuado es la causa más común de relaciones de ferrita fuera de especificación

• Limitación de Temperatura: No se recomienda su uso por encima de 300°C o por debajo de -50°C debido a la reducción de la tenacidad

• Limpieza: Requiere un mayor grado de limpieza que la fabricación de acero al carbono; utilizar herramientas dedicadas para evitar la contaminación

• Par de Apriete de Pernos: No exceder el par de apriete recomendado para evitar daños en la junta o distorsión de la brida

• Selección de la Junta: Elegir material de junta compatible con el medio de servicio y las condiciones de presión/temperatura

• Pruebas de Calidad: Se requieren pruebas de contenido de ferrita según ASTM E562 y pruebas de corrosión según ASTM A262 o ASTM G48

8. Envío y Entrega

• El tiempo de entrega estándar suele ser de 15–30 días para tamaños estándar; los grados súper dúplex y los tamaños más grandes pueden requerir un plazo de entrega de 12-20 semanas

9. Condiciones de Pago

• Los métodos de pago internacionales comunes incluyen T/T (Transferencia Telegráfica) y L/C a la vista (Carta de Crédito)

10. Embalaje

• Los productos se embalan de forma segura en cajas de contrachapado o cajones de madera con amortiguación interna para garantizar un transporte seguro y evitar daños durante el tránsito

11. Política de Postventa / Devolución y Garantía

• Todos los productos se someten a una estricta inspección de calidad antes del envío, con Certificados de Prueba de Molino (EN 10204 3.1/3.2) obligatorios, incluidos los resultados de las pruebas de contenido de ferrita y corrosión

• Inspección por terceros (ABS, DNV, CCS, LR, BV, etc.) disponible bajo petición

• En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros

• Los términos específicos de devolución, cambio y garantía están sujetos al acuerdo del contrato de venta final.

Preguntas Frecuentes

1. ¿Son una empresa comercial o un fabricante?
    Somos un fabricante, puede ver la certificación.
2. ¿Cuánto tiempo dura su tiempo de entrega?
    Generalmente son 5-10 días si los productos están en stock. o son 15-20 días si los productos no están en stock, es según la cantidad.
3. ¿Proporcionan muestras? ¿Es gratis o adicional?
    Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
4. ¿Cuáles son sus condiciones de pago?
    Pago=1000USD, 50% T/T por adelantado, saldo antes del envío.
