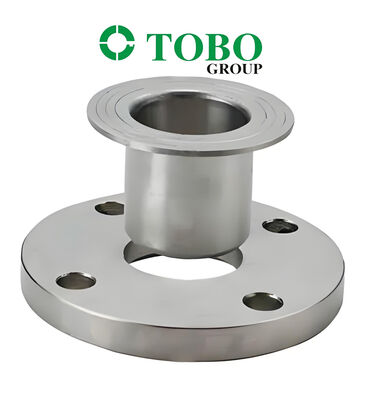

Brida de junta solapada ASTM A815 UNS S31803 Acero Inoxidable Dúplex 2”ASME B16.5

1. Descripción del Producto

Este producto es una brida de junta solapada (LJ) fabricada en acero inoxidable UNS S31803 (Dúplex 2205 / F51) de acuerdo con las normas ASTM A815L/C a la vista (Carta de Crédito)ASME B16.5 . Una brida de junta solapada (también llamada "brida suelta") es un conjunto de dos piezas que consta de una brida de soporte y un extremo de muñón. El extremo de muñón se suelda a tope a la tubería, y la brida de junta solapada se desliza sobre el extremo de muñón. La brida en sí misma no está conectada directamente a la tubería o al extremo de muñón, lo que le permite girar libremente. UNS S31803 es un acero inoxidable de doble fase con una microestructura de aproximadamente 50% austenita y 50% ferrita, que ofrece aproximadamente el doble de la resistencia a la fluencia de los aceros inoxidables austeníticos estándar de la serie 300, como el 304/316L. Esta brida de 2" está diseñada para aplicaciones que requieren desmontaje frecuente, flexibilidad de alineación y alta resistencia a la corrosión.2. Parámetros Clave del Producto

Parámetro

Esta brida de junta solapada es ideal para entornos corrosivos y sistemas que requieren mantenimiento frecuente:

Petróleo y Gas

• : Plataformas marinas, tuberías submarinas, líneas de inyección químicaProcesamiento Químico

• : Corrientes de proceso que contienen cloruros, servicios de ácidoIngeniería Marina

• : Sistemas de tuberías de agua de mar, construcción naval, plantas de desalinizaciónGeneración de Energía

• : Sistemas de agua de refrigeración, intercambiadores de calorPulpa y Papel

• : Líneas de blanqueo, sistemas de digestoresTuberías de baja presión y gran diámetro

• : Los tamaños superiores a 24" se producen comúnmente como juntas solapadas4. Ventajas

Diseño de Brida Giratoria

• : La brida de soporte puede girar libremente, lo que permite una fácil alineación de los agujeros para pernos incluso cuando las tuberías están desalineadasRentable

• : Solo el extremo de muñón necesita ser de acero inoxidable dúplex; la brida de soporte puede fabricarse con acero al carbono de menor costo, lo que reduce significativamente los costos generales del sistemaResistencia Superior

• : La resistencia a la fluencia es aproximadamente el doble que la del acero austenítico 316L, lo que permite diseños de pared más delgadosExcelente Resistencia a la Corrosión

• : PREN ~34-36 proporciona una resistencia excepcional a la corrosión por picaduras, por hendiduras y por corrosión bajo tensión por clorurosFácil Mantenimiento

• : El diseño de junta solapada permite un desmontaje y montaje rápidos sin cortar ni soldar para la inspección y limpieza de tuberías5. Funciones

La brida de junta solapada proporciona un punto de conexión atornillado desmontable y a prueba de fugas para unir tuberías, válvulas o equipos en un sistema de tuberías

. El extremo de muñón se suelda a tope a la tubería, y la brida de soporte se desliza sobre él, lo que permite que la brida gire libremente para la alineación de los agujeros para pernos. La cara de la brida acomoda una junta para garantizar un sellado fiable cuando se atornilla a una brida de acoplamiento. Este diseño es particularmente útil para sistemas que requieren mantenimiento, limpieza o reemplazo de componentes frecuentes.6. Instrucciones de Instalación

Inspección al Desembalar

1. : Comprobar daños por transporte; verificar marcas y dimensiones según ASME B16.5Preparación de la Superficie

2. : Limpiar el bisel de soldadura del extremo de muñón y el área adyacente con herramientas dedicadas; eliminar todo el aceite, grasa y contaminantesSoldadura del Extremo de Muñón

3. : Soldar a tope el extremo de muñón a la tubería siguiendo WPS aprobados con soldadores certificados. Para materiales dúplex, es esencial un estricto control del aporte de calor. Se requiere recocido de solución a 1020-1100°C seguido de enfriamiento en agua para mantener la estructura dúplex y la resistencia a la corrosiónMontaje de la Brida

4. : Deslizar la brida de soporte de junta solapada sobre el extremo de muñónInstalación de la Junta

5. : Colocar una junta adecuada (por ejemplo, espiral, PTFE) en la cara de la bridaAtornillado

6. : Alinear los agujeros para pernos girando libremente la brida de soporte, instalar los pernos y apretar en una secuencia de torsión cruzada al valor de torsión recomendadoPrueba Hidrostática

7. : Presión de prueba = 1.5 × presión de diseño; temperatura ambiente no inferior a 5°C7. Precauciones

Equilibrio de Ferrita

• : Asegurar que el contenido de ferrita se mantenga entre el 40-60% en volumen. El tratamiento térmico inadecuado es la causa más común de relaciones de ferrita fuera de especificaciónLimitación de Temperatura

• : No se recomienda su uso por encima de 300°C o por debajo de -50°C debido a la menor tenacidadLimpieza

• : Requiere un mayor grado de limpieza que la fabricación de acero al carbono; utilizar herramientas dedicadas para evitar la contaminaciónPar de Apriete de Pernos

• : No exceder el par de apriete recomendado para evitar dañar la junta o deformar la bridaSelección de la Junta

• : Elegir material de junta compatible con el medio de servicio y las condiciones de presión/temperaturaCompatibilidad del Extremo de Muñón

• : Asegurarse de que el tipo de extremo de muñón (A, B o C) coincida con el diseño de la brida de junta solapada8. Envío y Entrega

El tiempo de entrega estándar suele ser de

• 15–30 días para tamaños estándar; los tamaños más grandes y las especificaciones personalizadas pueden requerir un tiempo de entrega prolongado9. Condiciones de Pago

Los métodos de pago internacionales comunes incluyen

• T/T (Transferencia Telegráfica) y L/C a la vista (Carta de Crédito)10. Embalaje

Los productos se embalan de forma segura en

• cajas de contrachapado o cajones de madera con acolchado interno para garantizar un transporte seguro y evitar daños durante el tránsito11. Política de Postventa / Devolución y Garantía

Todos los productos se someten a una estricta inspección de calidad antes del envío, con

• Certificados de Prueba de Molino (EN 10204 3.1/3.2) disponibles, incluyendo resultados de contenido de ferrita y pruebas de corrosiónInspección por terceros (ABS, DNV, CCS, LR, BV, etc.) disponible bajo petición

• En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros

• Los términos específicos de devolución, cambio y garantía están sujetos al acuerdo del contrato de venta final.

• Preguntas Frecuentes

1. ¿Es usted una empresa comercial o un fabricante?

    Somos fabricantes, puede ver la certificación.
2. ¿Cuánto tiempo dura su tiempo de entrega?
    Generalmente son 5-10 días si los productos están en stock. o son 15-20 días si los productos no están en stock, es según la cantidad.
3. ¿Proporciona muestras? ¿Es gratis o adicional?
    Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
4. ¿Cuáles son sus condiciones de pago?
    Pago
=1000USD, 50% T/T por adelantado, saldo antes del envío.
