CUNI Deslizamiento en el brido ASTM B466 UNS C71500 4 pulgadas ASME B16.5

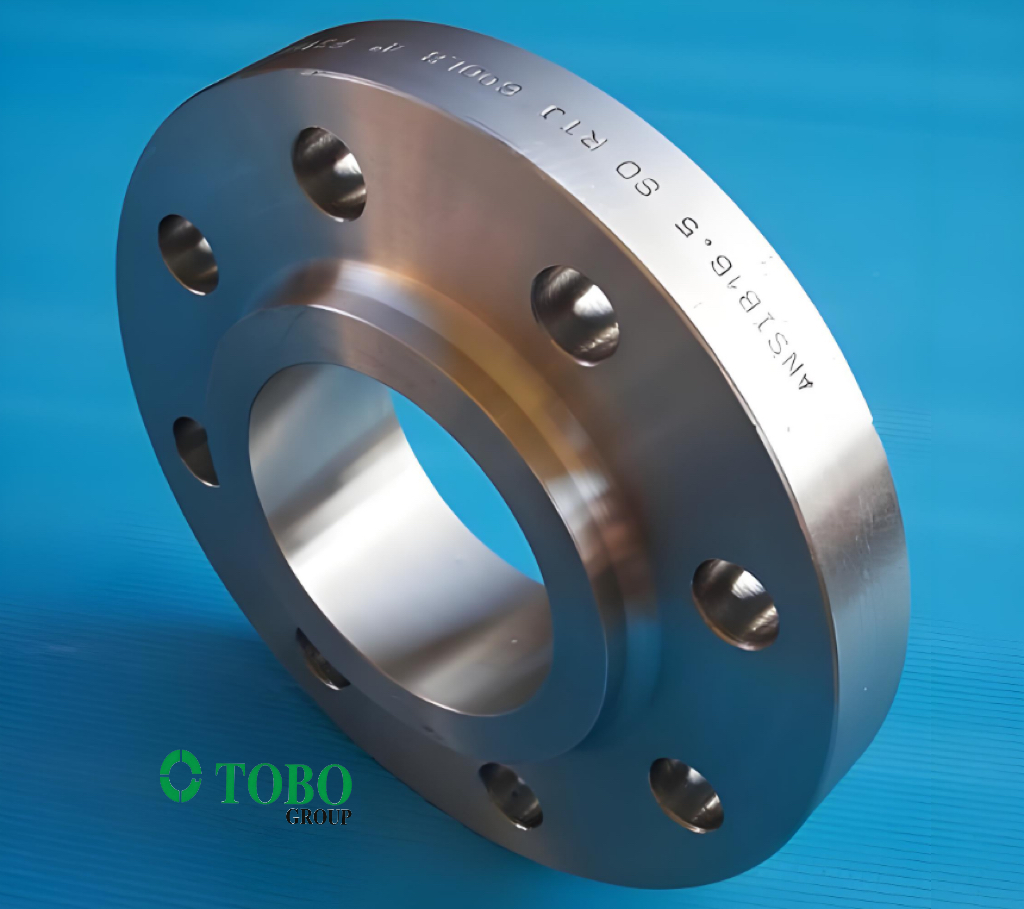

Brida Deslizante CUNI ASTM B466 UNS C71500 4 Pulgadas ASME B16.5

1. Descripción del Producto

Este producto es una brida deslizante (SO) fabricada en UNS C71500 (aleación de cobre-níquel 70/30 / CuNi 70/30) de acuerdo con las normas ASTM B466L/C a la vista (Carta de Crédito)ASME B16.5 . También conocida como CuNi30Fe1Mn o Werkstoff Nr. 2.0882, esta aleación consta de aproximadamente 70% de cobre y 30% de níquel, con pequeñas adiciones de hierro y manganeso para mejorar la resistencia, la resistencia a la corrosión y la resistencia a la erosión. Una brida deslizante está diseñada para deslizarse sobre el extremo de la tubería y luego se suelda tanto por dentro como por fuera, proporcionando una conexión fuerte y a prueba de fugas. Esta brida de 4 pulgadas es adecuada para aplicaciones de baja a media presión y se utiliza ampliamente en sistemas de tuberías marinas y de agua de mar.2. Parámetros Clave del Producto

Parámetro

Esta brida deslizante es ideal para sistemas de agua de mar y fluidos corrosivos:

Marina y Construcción Naval

• : Sistemas de refrigeración de agua de mar, líneas de agua contra incendios, sistemas de lastrePetróleo y Gas en Alta Mar

• : Tuberías de plataformas, aplicaciones submarinas, inyección de agua de marPlantas de Desalinización

• : Captación de agua de mar, líneas de alimentación de ósmosis inversa, recirculación de salmueraGeneración de Energía

• : Sistemas de agua de refrigeración de condensadores, intercambiadores de calorProcesamiento Químico

• : Entornos que contienen cloruros, unidades de agua de refrigeración4. Ventajas

Resistencia Superior a la Corrosión

• : Resistencia excepcional al agua de mar, picaduras, corrosión en rendijas y agrietamiento por corrosión bajo tensión de clorurosResistencia a la Bioincrustación

• : El contenido de cobre inhibe el crecimiento biológico marinoMayor Resistencia

• : El CuNi 70/30 ofrece mejor resistencia y resistencia a la erosión que el CuNi 90/10Rentable

• : El diseño deslizante es más fácil de instalar y más económico que las bridas de cuello soldadoBuena Soldabilidad

• : La estructura alfa monofásica permite excelentes propiedades de fabricación5. Funciones

La brida deslizante proporciona un punto de conexión atornillado para unir tuberías, válvulas o equipos. La brida se desliza sobre el extremo de la tubería y se asegura con soldaduras de filete tanto en el interior como en el exterior, formando una junta fuerte y a prueba de fugas

. La cara de la brida acomoda una junta para garantizar un sellado fiable al atornillarla a una brida de acoplamiento.6. Instrucciones de Instalación

Inspección al Desembalar

1. : Comprobar daños de tránsito; verificar marcas y dimensiones según ASME B16.5.Preparación de la Superficie

2. : Limpiar el extremo de la tubería y el interior de la brida con herramientas dedicadas; eliminar todo el aceite, grasa y contaminantes.Posicionamiento

3. : Deslizar la brida deslizante sobre la tubería hasta la posición requerida. El extremo de la tubería no debe estar al ras con la superficie de sellado de cara elevada.En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros.

4. : Girar la brida para alinear los agujeros de los pernos con el componente de acoplamiento.En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros.

5. : Aplicar soldaduras de puntos en varios puntos alrededor de la brida para mantenerla en su lugar.En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros.

6. : Realizar soldaduras de filete tanto en el interior como en el exterior de la brida. Se recomienda la soldadura TIG.En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros.

7. : Limpiar las áreas de soldadura; no se requiere tratamiento térmico post-soldadura.Atornillado

8. : Instalar la junta, los pernos y apretar en una secuencia de torsión cruzada al valor de torsión recomendado.7. Precauciones

Limpieza

• : Requiere un mayor grado de limpieza que la fabricación de acero al carbono; utilizar herramientas dedicadas de acero inoxidable.Límite de Temperatura

• : Para servicio de corrosión acuosa, verificar las condiciones del sistema para temperaturas superiores a 300°C.En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros.

• : El baño de CuNi es lento con una película de óxido; requiere un control de amperaje adecuado.Compatibilidad de Medios

• : No se recomienda su uso con ácidos oxidantes fuertes (por ejemplo, ácido nítrico) o sistemas de amoníaco.Par de Apriete de Pernos

• : No exceder el par de apriete recomendado para evitar daños en la junta o distorsión de la brida.Selección de Junta

• : Elegir material de junta compatible con el medio de servicio y las condiciones de presión/temperatura.8. Envío y Entrega

El tiempo de entrega estándar suele ser de

• 15–30 días, sujeto a la cantidad del pedido, la clase de presión y la disponibilidad de especificaciones.En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros.

Los métodos de pago internacionales comunes incluyen

• T/T (Transferencia Telegráfica) y L/C a la vista (Carta de Crédito).En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros.

Los productos se embalan de forma segura en

• cajas de contrachapado o cajones de madera con amortiguación interna para garantizar un transporte seguro y evitar daños durante el tránsito.En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros.

Todos los productos se someten a una estricta inspección de calidad antes del envío, con

• Certificados de Prueba de Molino (EN 10204 3.1/3.2) disponibles.En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros.

• .En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros.

• Los términos específicos de devolución, cambio y garantía están sujetos al acuerdo del contrato de venta final.

• Preguntas Frecuentes

1. ¿Es usted una empresa comercial o un fabricante?

    Somos fabricantes, puede ver la certificación.
2. ¿Cuánto tiempo dura su tiempo de entrega?
    Generalmente son 5-10 días si los productos están en stock. o son 15-20 días si los productos no están en stock, es según la cantidad.
3. ¿Proporciona muestras? ¿Es gratis o adicional?
    Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
4. ¿Cuáles son sus condiciones de pago?
    Pago
=1000USD, 50% T/T por adelantado, saldo antes del envío.
