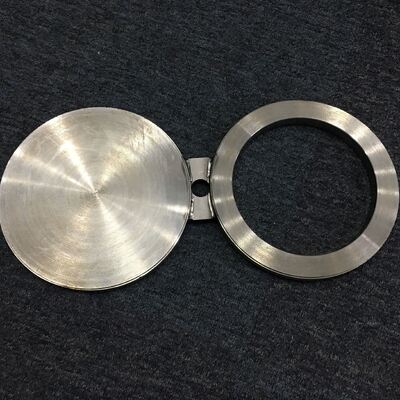

Ciego de espectáculo de níquel de cobre ASTM B466 UNS C71500 4" ASME B16.48 Anticorrosión

1. Descripción del producto

Este producto es un ciego de espectáculo (también conocido como ciego de figura 8) fabricado en UNS C71500 (aleación de cobre-níquel 70/30 / CuNi 70/30) de acuerdo con ASTM B466 y ASME B16.48 estándares. Un ciego de espectáculo es un dispositivo de aislamiento de tuberías permanente que consta de dos discos metálicos conectados por una barra de unión corta: un disco sólido (el ciego) y un disco abierto con un orificio (el espaciador del anillo). La forma de ocho se asemeja a un par de gafas, lo que le da su nombre. UNS C71500, también conocido como CuNi 70/30 o Werkstoff Nr. 2.0882, contiene aproximadamente un 70% de cobre y un 30% de níquel, con pequeñas adiciones de hierro y manganeso para mejorar la resistencia y la resistencia a la corrosión. Esta brida de 4" está diseñada para su instalación entre dos bridas ASME B16.5 para proporcionar aislamiento positivo para equipos o secciones de tuberías que requieren inspección, mantenimiento o retirada de servicio.

2. Parámetros clave del producto

3. Aplicación / Uso

Este ciego de espectáculo es ideal para sistemas de agua de mar y fluidos corrosivos que requieren aislamiento positivo:

• Marina y construcción naval: Sistemas de refrigeración de agua de mar, líneas de agua contra incendios, sistemas de lastre

• Plataformas petrolíferas y gasíferas en alta mar: Tuberías de plataforma, aplicaciones submarinas, inyección de agua de mar

• Plantas desalinizadoras: Toma de agua de mar, líneas de alimentación de ósmosis inversa, recirculación de salmuera

• Generación de energía: Sistemas de agua de refrigeración de condensadores, intercambiadores de calor

• Procesamiento químico: Entornos que contienen cloruros donde el acero inoxidable puede sufrir SCC

• Aislamiento de equipos: Aguas arriba/aguas abajo de intercambiadores de calor, recipientes, bombas que requieren mantenimiento

4. Ventajas

• Aislamiento positivo: Proporciona un aislamiento absoluto y sin fugas, más fiable que las válvulas que pueden tener fugas o abrirse accidentalmente

• Resistencia superior a la corrosión: Excepcional resistencia al agua de mar, picaduras, corrosión en rendijas, agrietamiento por corrosión bajo tensión y fragilización por hidrógeno

• Resistencia a la bioincrustación: El contenido de cobre inhibe naturalmente el crecimiento biológico marino

• Indicación visual: El mango/lengüeta sobresaliente confirma visiblemente si la línea está abierta o cegada

• Instalación permanente: Permanece en el sistema de tuberías durante su vida útil; no se requiere almacenamiento separado para el ciego y el espaciador

• Cambio fácil: Gire 180 grados para cambiar de posición abierta a cerrada sin retirar el accesorio

• Alta resistencia: El CuNi 70/30 ofrece mejor resistencia y resistencia a la erosión que el CuNi 90/10

5. Funciones

El ciego de espectáculo proporciona un dispositivo de aislamiento permanente y a prueba de fugas para sistemas de tuberías. En la posición "abierta", el espaciador del anillo con un orificio que coincide con el ID de la tubería se encuentra entre las bridas, permitiendo el flujo completo. En la posición "cerrada", el conjunto se gira 180 grados para que el disco ciego sólido se encuentre entre las bridas, bloqueando completamente el flujo. El disco no utilizado cuelga fuera del par de bridas, visible para los operadores como una confirmación visual del estado de la línea. Se requieren dos juntas, una a cada lado del disco activo.

6. Instrucciones de instalación

1. Inspección al desembalar: Verifique si hay daños durante el transporte; verifique las marcas, dimensiones y clase de presión según ASME B16.48

2. Preparación de la superficie: Limpie el ciego de espectáculo y las caras de la brida con herramientas dedicadas; elimine todo el aceite, grasa y contaminantes

3. Preparación de la brida: Despresurice y drene la sección de la línea; desatornille el par de bridas y separe las bridas

4. Instalación de juntas: Coloque juntas nuevas en ambos lados del ciego de espectáculo (una en cada cara del disco activo)

5. Posicionamiento: Para el funcionamiento normal, coloque el espaciador del anillo entre las bridas (posición abierta). Para el aislamiento, gire 180 grados para colocar el disco ciego sólido (posición cerrada)

6. Atornillado: Instale pernos prisioneros más largos (para acomodar el grosor adicional del ciego de espectáculo y dos juntas). Apriete en una secuencia de torsión cruzada al valor de torsión recomendado

7. Verificación: Confirme que el mango/lengüeta sobresaliente indica visiblemente la posición correcta (espaciador = abierto; ciego = cerrado)

7. Precauciones

• Limpieza: Requiere un mayor grado de limpieza que la fabricación de acero al carbono; utilice herramientas dedicadas para evitar la contaminación

• Límite de temperatura: Para servicio de corrosión acuosa, verifique las condiciones del sistema para temperaturas superiores a 300°C

• Requisito de junta: Se requieren dos juntas obligatoriamente, una a cada lado del disco activo

• Atornillado: Se requieren pernos prisioneros más largos debido al grosor adicional del ciego de espectáculo y dos juntas

• Compatibilidad del medio: No se recomienda su uso con ácidos oxidantes fuertes (por ejemplo, ácido nítrico) ni con sistemas de amoníaco

• Requisito de espacio: La instalación debe acomodar el giro completo del ciego de espectáculo para una rotación de 180 grados

• Indicación del mango: El mango sobresaliente es el indicador visual principal del estado de la línea; asegúrese de que sea claramente visible y esté debidamente identificado

8. Envío y entrega

• El tiempo de entrega estándar suele ser de 15 yndash; 30 días, sujeto a la cantidad del pedido, la clase de presión y la disponibilidad de especificaciones

9. Condiciones de pago

• Los métodos de pago internacionales comunes incluyen T/T (Transferencia telegráfica) y L/C a la vista (Carta de crédito)

10. Embalaje

• Los productos se empaquetan de forma segura en cajas de madera contrachapada o cajas de madera con acolchado interno para garantizar un transporte seguro y evitar daños durante el tránsito

11. Política de posventa / Devolución y garantía

• Todos los productos se someten a una estricta inspección de calidad antes del envío, con Certificados de prueba de molino (EN 10204 3.1/3.2) disponibles

• Inspección de terceros (ABS, DNV, CCS, LR, BV, etc.) disponible bajo petición

• En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros

• Los términos específicos de devolución, cambio y garantía están sujetos al acuerdo del contrato de venta final.

  Preguntas frecuentes

  1. ¿Es usted una empresa comercial o un fabricante?
      Somos un fabricante, puede ver la certificación.
  2. ¿Cuánto dura su tiempo de entrega?
      Generalmente son 5-10 días si los productos están en stock. o son 15-20 días si los productos no están en stock, es según la cantidad.
  3. ¿Proporciona muestras? ¿Es gratis o adicional?
      Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
  4. ¿Cuáles son sus condiciones de pago?
      Pago=1000USD, 50% T/T por adelantado, saldo antes del envío.
