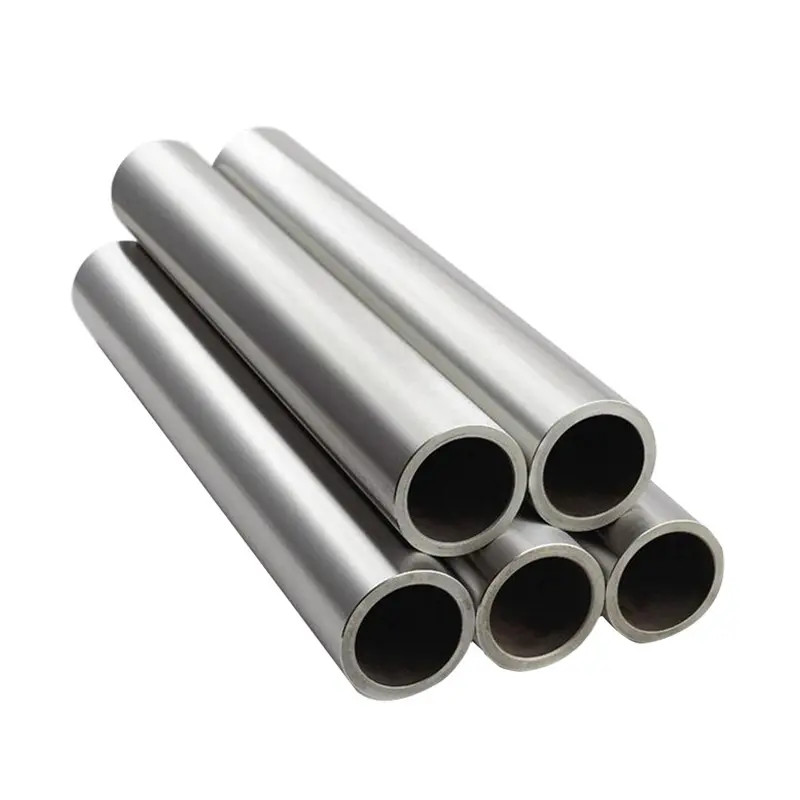

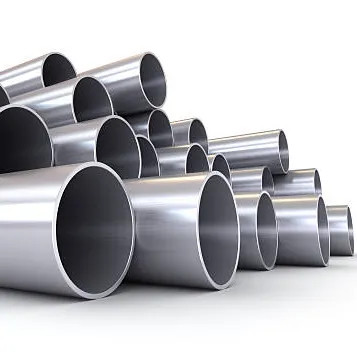

Tubo sin costura de acero inoxidable 316L de grado marino para plataformas mar adentro, resistente al agua de mar

Tubería sin costura de acero inoxidable de grado marino 316L para servicio de agua de mar en plataformas marinas

Nuestra tubería sin costura de acero inoxidable de grado marino 316L está diseñada específicamente para el exigente servicio de agua de mar en plataformas marinas donde los aceros inoxidables convencionales fallan debido a la corrosión por picaduras y grietas inducida por cloruros. La adición de 2.0-3.0 por ciento de molibdeno en el 316L (UNS S31603, EN 1.4404) eleva significativamente el Número de Equivalencia de Resistencia a la Corrosión por Picaduras (PREN) a un mínimo de 24, proporcionando protección confiable contra la corrosión localizada en atmósferas marinas, zonas de salpicaduras y sistemas de tuberías de agua de mar sumergidas. El bajo contenido de carbono (máximo 0.03 por ciento) previene la precipitación intergranular de carburos durante la soldadura, eliminando la necesidad de tratamiento térmico posterior a la soldadura en la mayoría de las condiciones de servicio.

Fabricadas según las normas ASTM A312/A312M con construcción sin costura, estas tuberías ofrecen una integridad estructural superior para sistemas de enfriamiento de agua de mar de alta presión, redes de diluvio de agua contra incendios, tuberías de agua de lastre y líneas de servicios públicos de proceso en la cubierta de plataformas marinas, embarcaciones FPSO e instalaciones submarinas. Cada tubería se somete a pruebas hidrostáticas al 100 por ciento, inspección ultrasónica y examen de corrientes de Foucault para garantizar una entrega sin defectos para aplicaciones marinas críticas para la seguridad donde la falla de la tubería podría comprometer la integridad de la plataforma y la seguridad de la tripulación.

Especificaciones Técnicas

Ventajas Clave para Aplicaciones Marinas y Offshore

• Resistencia Superior a la Corrosión por Picaduras de Cloruros: El contenido de molibdeno del 2.0-3.0 por ciento en el 316L supera significativamente al acero inoxidable estándar 304/304L en entornos de agua de mar ricos en cloruros, extendiendo la vida útil y reduciendo la frecuencia de reemplazo en los sistemas de tuberías de plataformas marinas.
• Excelente Protección contra la Corrosión en Grietas: El valor PREN de 24 o superior garantiza un rendimiento confiable en grietas estrechas como superficies de juntas de bridas, conexiones roscadas y condiciones de depósito donde el agua de mar estancada crea celdas de corrosión localizada agresivas.
• Integridad de Soldadura sin Tratamiento Posterior a la Soldadura: El bajo contenido de carbono (máximo 0.03 por ciento) previene la precipitación de carburos de cromo en la zona afectada por el calor durante la soldadura, manteniendo la resistencia total a la corrosión sin requerir recocido de solución posterior a la soldadura para la mayoría de los espesores de servicio.
• Alta Relación Resistencia-Peso: La construcción sin costura combinada con las propiedades mecánicas del 316L permite diseños de pared más delgados que reducen la carga de peso en la cubierta de las estructuras marinas, manteniendo la capacidad de contención de presión requerida.
• Amplio Rango de Temperatura: El acero inoxidable 316L mantiene una excelente tenacidad desde temperaturas criogénicas hasta menos 196 grados Celsius y hasta temperaturas de servicio elevadas de hasta 450 grados Celsius, adecuado para servicio de GNL y vapor en instalaciones marinas.
• Cumplimiento de las Normas de Clasificación Marina: Trazabilidad completa del material y certificación según las normas de clasificación marina de DNV, ABS, Lloyd's Register y BV, con opción de certificado de inspección EN10204 3.2 para sistemas de tuberías de servicio crítico.

Aplicaciones

• Sistemas de Enfriamiento de Agua de Mar: Tuberías principales de elevación de agua de mar, líneas de suministro y retorno de agua de enfriamiento de intercambiadores de calor y circuitos de enfriamiento de paso único en plataformas de producción marina y embarcaciones FPSO que requieren resistencia continua a la corrosión contra el agua de mar en flujo.
• Redes de Diluvio de Agua contra Incendios: Tuberías principales de anillo de agua contra incendios, estaciones de válvulas de diluvio y tuberías de distribución de rociadores que cumplen con los requisitos de NFPA y SOLAS, donde la integridad de la tubería durante condiciones de emergencia es innegociable.
• Tratamiento de Agua Producida: Sistemas de tuberías de inyección y eliminación de agua producida, tuberías de interconexión de sistemas de tratamiento y líneas de transferencia que cumplen con las normas del Convenio de Gestión del Agua de Lastre de la OMI para la protección del medio ambiente marino.
• Manejo de Agua Producida: Sistemas de tuberías de inyección y eliminación de agua producida donde los niveles combinados de cloruros, sólidos disueltos y temperaturas elevadas exigen la resistencia mejorada a la corrosión del acero inoxidable 316L aleado con molibdeno.
• Tuberías de Servicios Públicos en Cubierta: Aire de instrumentación, líneas de retorno de aceite hidráulico, sistemas de drenaje y tuberías de drenaje abierto en estructuras marinas donde la exposición a la pulverización de sal atmosférica requiere materiales resistentes a la corrosión por picaduras para la integridad estructural a largo plazo.

Preguntas Frecuentes

P: ¿Por qué elegir acero inoxidable 316L en lugar de 304L para tuberías de agua de mar en plataformas marinas?
R: La diferencia crítica radica en el contenido de molibdeno. El 316L contiene 2.0-3.0 por ciento de molibdeno, mientras que el 304L no tiene. El molibdeno mejora significativamente la resistencia a la corrosión por picaduras en entornos que contienen cloruros como el agua de mar. El PREN (Número de Equivalencia de Resistencia a la Corrosión por Picaduras) para el 316L es típicamente de 24-26, en comparación con 18-20 para el 304L. En servicio marino práctico, las tuberías 304L pueden desarrollar picaduras que atraviesan la pared en cuestión de meses de exposición al agua de mar, mientras que el 316L proporciona décadas de servicio confiable. El costo incremental del material del 316L sobre el 304L se recupera dentro del primer ciclo de mantenimiento a través del reemplazo evitado de tuberías, los costos de parada de la plataforma y las pérdidas por aplazamiento de la producción.

P: ¿Qué certificaciones de sociedades de clasificación marina están disponibles para tuberías sin costura de acero inoxidable 316L de grado marino?
R: Proporcionamos certificación completa a las principales sociedades de clasificación marina, incluidas DNV (Det Norske Veritas), ABS (American Bureau of Shipping), Lloyd's Register (LR) y Bureau Veritas (BV). El alcance de la certificación cubre la verificación del grado del material, la auditoría del proceso de fabricación, la supervisión de pruebas mecánicas, la calificación del procedimiento NDT y las pruebas de corrosión según ASTM G48 Método A. Para aplicaciones de servicio crítico, están disponibles certificados de inspección EN10204 3.2 con firma de un inspector externo. Toda la documentación de certificación es rastreable a números de colada individuales y puede presentarse a través de los sistemas de gestión de documentos del cliente para la revisión del diseño y la verificación del cumplimiento normativo.

P: ¿Se requiere tratamiento térmico posterior a la soldadura para tuberías sin costura de acero inoxidable 316L en servicio marino?
R: Para la mayoría de las condiciones de servicio marino con espesores de pared de hasta 20 mm, generalmente no se requiere tratamiento térmico posterior a la soldadura (PWHT) para el 316L debido a su bajo contenido de carbono (máximo 0.03 por ciento). El bajo nivel de carbono previene la precipitación de carburos de cromo en los límites de grano durante los ciclos térmicos de soldadura, lo que de lo contrario agotaría el contenido de cromo adyacente a los límites de grano y crearía susceptibilidad a la corrosión intergranular (sensibilización). Sin embargo, para entornos de servicio específicos, como condiciones de agrietamiento por corrosión bajo tensión de cloruros calientes por encima de 60 grados Celsius o para espesores de pared superiores a 20 mm donde las tensiones de restricción son significativas, el equipo de ingeniería del proyecto puede especificar un recocido de solución a 1040-1120 grados Celsius seguido de un enfriamiento rápido.

P: ¿Qué pruebas verifican la resistencia a la corrosión del agua de mar antes del envío?
R: Nuestro programa de garantía de calidad para tuberías sin costura de acero inoxidable 316L de grado marino incluye múltiples pasos de verificación. La composición química se verifica mediante análisis de espectrómetro de emisión óptica (OES) en cada colada, confirmando el contenido de molibdeno dentro del rango del 2.0-3.0 por ciento. La prueba de picaduras en cloruro férrico ASTM G48 Método A se realiza en cupones de muestra para verificar una temperatura crítica de picaduras (CPT) de al menos 15 grados Celsius para el 316L en condición de recocido en solución. Las pruebas de corrosión intergranular según ASTM A262 Práctica E (prueba de Streicher) confirman la ausencia de sensibilización. Se realiza Identificación Positiva de Material (PMI) utilizando fluorescencia de rayos X (XRF) en el 100 por ciento de las tuberías para verificar el grado antes del embalaje y envío.
