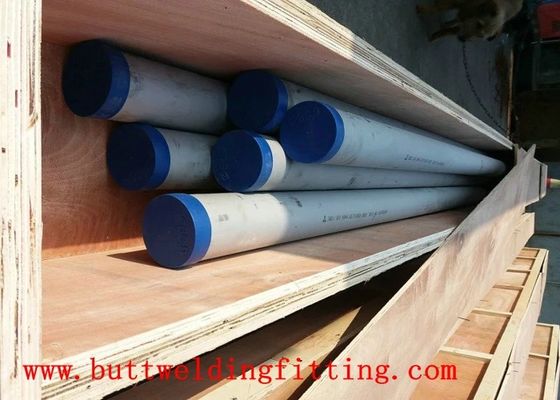

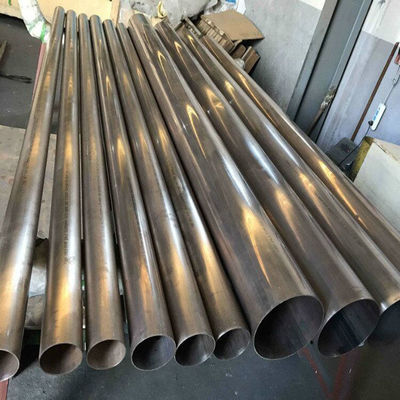

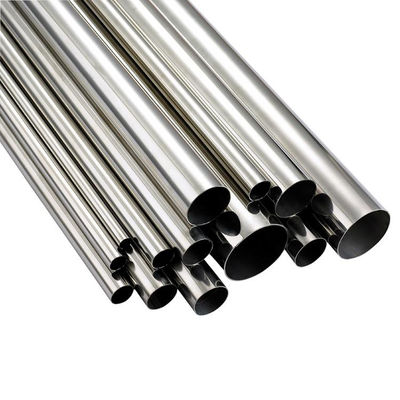

Tubo sin costura de acero dúplex de alto rendimiento S31803 para diseño de recipientes a presión de pared delgada

Tubo sin soldadura de acero inoxidable dúplex S31803 de alto rendimiento para diseño de recipientes a presión de pared delgada

El tubo sin soldadura de acero inoxidable dúplex S31803 (comúnmente conocido como 2205, EN 1.4462) ofrece aproximadamente el doble de la resistencia a la fluencia del acero inoxidable austenítico convencional 316L, lo que permite a los ingenieros diseñar recipientes a presión, intercambiadores de calor y sistemas de tuberías de proceso con paredes significativamente más delgadas. Con una resistencia mínima a la fluencia de 450 MPa (65 ksi) en comparación con los 170 MPa del 316L, el tubo dúplex S31803 permite reducciones de espesor de pared del 30-50 por ciento manteniendo clasificaciones de contención de presión idénticas según las reglas de diseño de la Sección VIII División 1 del Código de Calderas y Recipientes a Presión de ASME. Este diseño de recipientes a presión de pared delgada se traduce directamente en una reducción del peso del material, menores costos de consumibles de fabricación y soldadura, menores requisitos de soporte estructural y una logística de manipulación e instalación simplificada, todo ello al tiempo que se ofrece una resistencia superior a la corrosión por picaduras en cloruros con un valor PREN de 34 o superior.

La microestructura equilibrada ferrítico-austenítica (aproximadamente 50 por ciento de cada fase) combina la alta resistencia y la resistencia a la corrosión bajo tensión por cloruros de la fase ferrítica con la tenacidad y la soldabilidad de la fase austenítica. Esta estructura única de doble fase proporciona una resistencia excepcional a la corrosión bajo tensión en entornos que contienen cloruros donde los aceros inoxidables estándar 304 y 316 son susceptibles a fallas catastróficas. Cada tubo se recoce en solución a 1020-1100 grados Celsius seguido de un enfriamiento rápido en agua para lograr el equilibrio de fases óptimo, verificado mediante la medición de recuento de puntos metalográficos ASTM E562 en anillos de muestra de cada lote de tratamiento térmico. Certificado conforme a NACE MR0175/ISO 15156 para servicio en medio ácido en entornos de petróleo y gas que contienen H2S hasta el Nivel VI de severidad con resistencia demostrada a la corrosión bajo tensión por sulfuros.

Especificaciones Técnicas

Ahorro de Peso y Ventajas de Diseño

• Ventaja de Resistencia a la Fluencia del 50 por ciento: Con una resistencia mínima a la fluencia de 450 MPa frente a 170 MPa para el 316L, el tubo dúplex S31803 permite reducciones de espesor de pared del 30-50 por ciento para clasificaciones de presión de diseño idénticas según ASME B31.3 y ASME Sección VIII División 1, lo que reduce directamente los costos de adquisición de material por metro.
• Reducción del Costo Total Instalado: El tubo de pared más delgada reduce el consumo de consumibles de soldadura, disminuye el tiempo de soldadura debido a la reducción de pasadas de relleno, reduce el alcance de la inspección posterior a la soldadura y minimiza los requisitos de tratamiento térmico, lo que reduce colectivamente el costo total instalado en un 15-25 por ciento en comparación con los sistemas de tuberías 316L de presión equivalente.
• Ahorro de Peso Estructural: La reducción del peso de la tubería se traduce en estructuras de soporte de tuberías más ligeras, secciones de acero estructural más pequeñas para los racks de tuberías, reducción de las cargas de cimentación y menores requisitos de capacidad de grúa durante la construcción, lo que proporciona ahorros acumulativos en gastos de capital en todo el proyecto.
• Mejora de la Capacidad de Flujo: Las paredes más delgadas con un diámetro exterior idéntico aumentan el área de flujo transversal interna, lo que reduce la velocidad del fluido, la caída de presión y el consumo de energía de bombeo durante la vida útil del sistema de tuberías, generando ahorros continuos en los costos operativos año tras año.
• Logística Marina Simplificada: En las plataformas marinas donde el peso es un factor crítico, la reducción de peso del 30-50 por ciento por metro lineal de tubería dúplex reduce directamente el tonelaje de acero estructural de las cubiertas superiores, los requisitos de refuerzo de las cubiertas y las especificaciones de capacidad de las grúas de instalación.
• Mejora de la Vida Útil a la Fatiga: La microestructura dúplex de grano fino proporciona una resistencia a la fatiga superior en comparación con los aceros inoxidables austeníticos de grano grueso, lo que extiende la vida útil en aplicaciones sujetas a ciclos de presión, transitorios térmicos o cargas cíclicas inducidas por vibraciones.

Aplicaciones

• Recipientes a Presión y Tanques de Almacenamiento: Diseño de pared delgada para separadores de alta presión, tambores de separación, tanques de amortiguación y recipientes de almacenamiento en instalaciones de petróleo y gas en alta mar, químicas y petroquímicas donde el peso, el costo de los materiales y la optimización del cronograma de fabricación son impulsores críticos del proyecto.
• Intercambiadores de Calor y Enfriadores: Tuberías del lado del tubo y del lado de la carcasa para intercambiadores de calor de carcasa y tubos, conexiones de intercambiadores de placas y marcos, cabezales de intercambiadores de calor enfriados por aire y tuberías de interconexión de enfriadores de proceso que operan en servicio de agua de refrigeración o fluido de proceso que contiene cloruros.
• Colectores Submarinos y Jumpers: El dúplex S31803 se especifica ampliamente para colectores de producción submarinos, jumpers de tuberías, tramos intermedios y conexiones de empalme donde la alta resistencia reduce el espesor de la pared para la resistencia al colapso en aguas profundas, mientras que la resistencia a la corrosión dúplex maneja el agua producida con alto contenido de cloruros.
• Plantas de Desalinización: Tuberías de alimentación de ósmosis inversa (SWRO) de alta presión, líneas de rechazo de salmuera y conexiones de dispositivos de recuperación de energía donde la combinación de requisitos de alta presión y el agresivo entorno de cloruros hacen que el dúplex de pared delgada sea la selección de material optimizada.
• Equipos de Procesos Químicos: Tuberías de interconexión de reactores, líneas de transferencia de servicio de ácido, sistemas de recuperación de solventes y manejo de medios corrosivos donde el 316L requeriría un espesor de pared excesivo y el 904L o las aleaciones de níquel presentarían costos de material prohibitivos.

Preguntas Frecuentes

P: ¿Cuánto peso puedo ahorrar al cambiar de 316L a dúplex S31803 para tuberías de recipientes a presión?
R: El ahorro de peso es directamente proporcional a la reducción del espesor de la pared que se puede lograr gracias a la ventaja de la resistencia a la fluencia. Dado que los valores de tensión admisible según ASME B31.3 y Sección VIII División 1 a temperatura de diseño para S31803 son aproximadamente 2.0-2.5 veces más altos que los del 316L, el espesor mínimo de pared calculado se reduce en un factor similar para condiciones de diseño idénticas. Para una tubería típica de 12 pulgadas NPS diseñada para 50 bar a 100 grados Celsius, el espesor de pared calculado para 316L es de aproximadamente 9.5 mm (SCH 40), mientras que el S31803 requiere solo 4.0 mm (SCH 10S). Esto corresponde a una reducción de peso de 49 kg/m a 21 kg/m: un ahorro del 57 por ciento. En un sistema de tuberías de 500 metros, esto ahorra 14 toneladas métricas de peso de material, lo que reduce proporcionalmente el acero estructural, los consumibles de soldadura y la mano de obra de instalación.

P: ¿El tubo dúplex de pared delgada mantiene una holgura de corrosión adecuada para un servicio a largo plazo?
R: Sí, y esta es una ventaja fundamental del acero inoxidable dúplex. A diferencia del acero al carbono, donde se debe agregar una holgura de corrosión al espesor de pared de diseño de presión (típicamente 1.5-3.0 mm), el acero inoxidable dúplex resiste la corrosión general a través de su película superficial pasiva de óxido de cromo y no experimenta un adelgazamiento progresivo de la pared en entornos de servicio seleccionados adecuadamente. El valor PREN de 34 o superior para S31803 garantiza la resistencia a la corrosión por picaduras en niveles de cloruro de hasta 10,000 ppm a temperaturas ambiente. Esto significa que el espesor de pared calculado para la contención de presión es suficiente para toda la vida útil de diseño sin agregar espesor de sacrificio, lo que amplifica aún más la ventaja de ahorro de peso en comparación con las alternativas de acero al carbono que requieren adiciones significativas de holgura de corrosión.

P: ¿Es el tubo dúplex S31803 adecuado para servicio en medio ácido con presencia de H2S?
R: Sí, el S31803 está listado en NACE MR0175/ISO 15156-3 Tabla A.28 como aceptable para servicio en medio ácido dentro de límites ambientales definidos. La dureza máxima de 31 HRC (290 HBW) requerida por NACE se logra fácilmente mediante un tratamiento térmico de recocido en solución adecuado a 1020-1100 grados Celsius seguido de un enfriamiento rápido en agua. A temperatura ambiente, el S31803 es adecuado para servicio en medio ácido hasta aproximadamente 0.1 bar (1.5 psi) de presión parcial de H2S con salmuera al 10 por ciento de NaCl a pH 4.5 o superior según datos de pruebas de laboratorio. Para niveles de H2S más altos o servicio en medio ácido a temperatura elevada, se puede recomendar el grado super dúplex S32750 (2507) con un PREN de 41 o superior. Proporcionamos certificados completos de cumplimiento de NACE MR0175 con cada envío que documentan pruebas de dureza, verificación de microestructura y pruebas de corrosión según ASTM G48 Método A para la determinación de la temperatura crítica de picaduras.

P: ¿Cómo se verifica el equilibrio correcto entre ferrita y austenita en el tubo terminado?
R: El contenido de ferrita en cada lote de tratamiento térmico se mide utilizando el método sistemático manual de recuento de puntos ASTM E562 en muestras de sección transversal preparadas metalográficamente, examinadas a 400x de aumento bajo un microscopio óptico después de un ataque electrolítico en una solución de hidróxido de sodio al 20 por ciento. Se cuentan un mínimo de 25 campos por muestra para lograr resultados estadísticamente válidos, con criterios de aceptación del 40-60 por ciento de ferrita en volumen. Además, utilizamos un Feritoscopio calibrado (método de inducción magnética) para una verificación rápida no destructiva en la superficie del tubo antes del envío, correlacionado con el método de referencia de recuento de puntos. Ambas mediciones se registran en el Certificado de Prueba de Molino. El equilibrio de fases adecuado es fundamental: una ferrita insuficiente reduce la resistencia y la resistencia a la SCC por cloruros, mientras que un exceso de ferrita puede provocar fragilización durante la soldadura y una menor tenacidad a bajas temperaturas.
