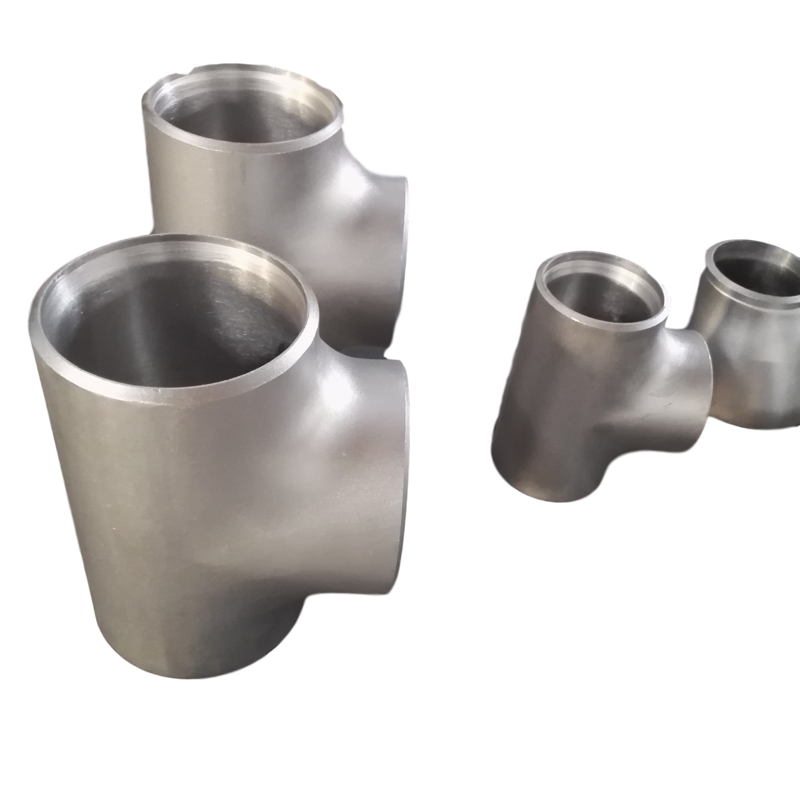

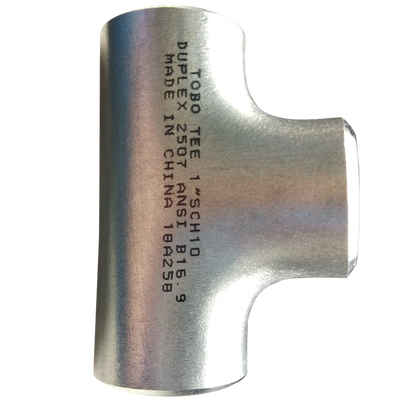

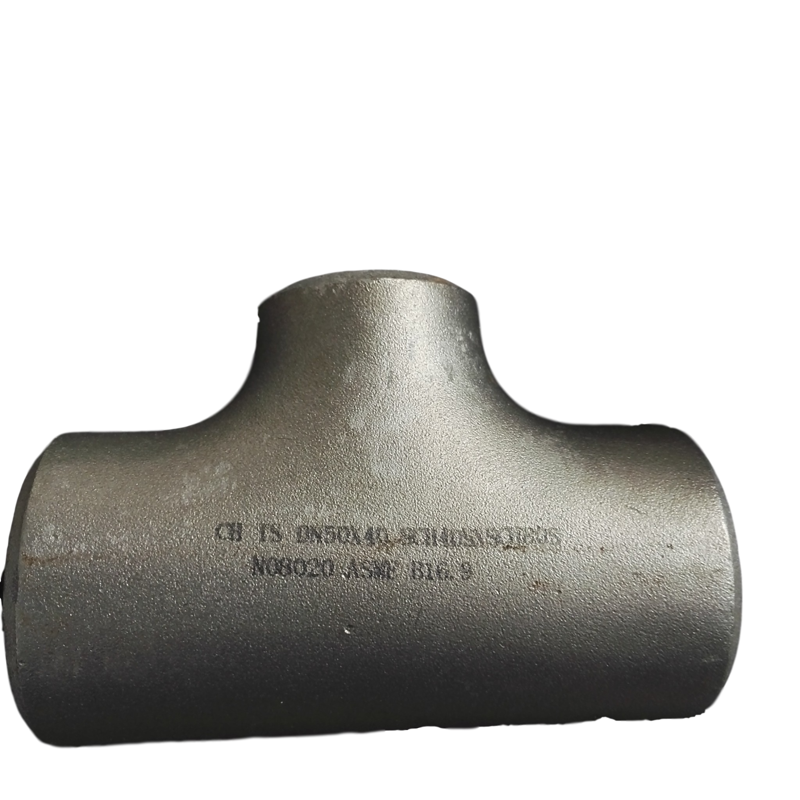

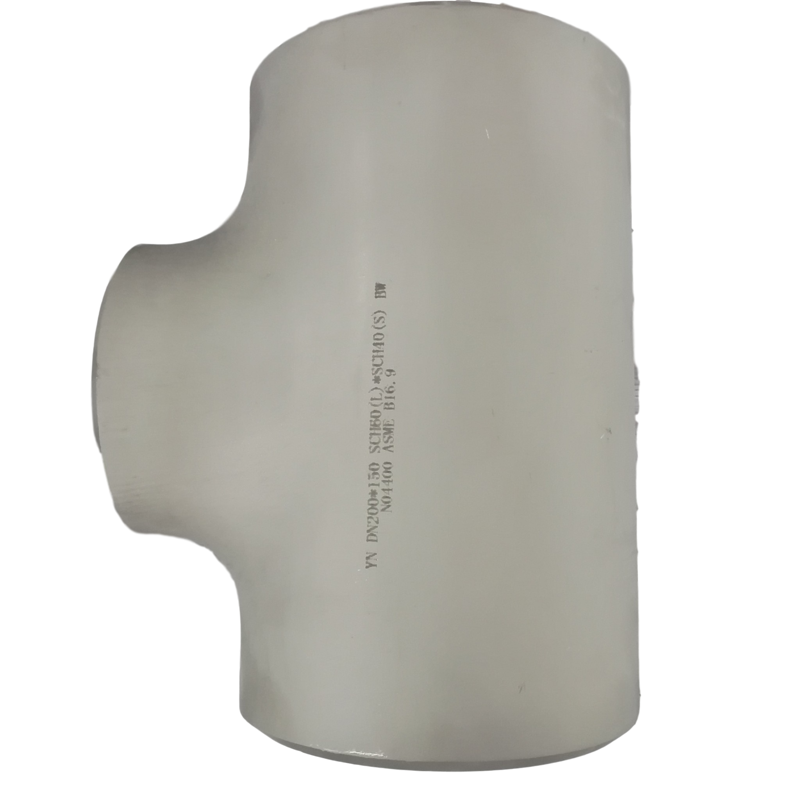

Camiseta reductora ASTM A403 WP304L de alta presión de la soldadura a tope del acero inoxidable de la clase 600

  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
Lugar de origen Zhejiang, China
Nombre de la marca WNRLN
Certificación ISO 9001:2015, ASME B16.9 Compliant
Número de modelo HP600-RT-WP304L
Cantidad de orden mínima 10 piezas
Precio USD 18-200 / Piece
Detalles de empaquetado Cajas de madera aptas para el mar con protección de ajuste individual.
Tiempo de entrega 5-7 días laborables para stock, 15-25 días para producción
Condiciones de pago T/T, L/C, Unión Occidental
Capacidad de la fuente 8000 pedazos por mes
Datos del producto
Nombre del producto Camiseta reductora de acero inoxidable de alta presión clase 600 Clase de presión Clase 600 (PN100)
Grado del material ASTM A403 WP304L Tipo Tee reductora (T desigual)
Espesor de la pared SCH80 / SCH80S / SCH160 Solicitud Vapor de alta presión, sistemas hidráulicos, procesos de refinería, inyección de productos químicos
Resaltar

camiseta reductora de alta presión

,

T de acero inoxidable clase 600

,

Accesorio de soldadura a tope WP304L
Deja un mensaje
Descripción de producto
Clasificación de alta presión 600 de acero inoxidable de reducción de trasero de soldadura ASTM A403 WP304L

ElClasificación de alta presión 600 de acero inoxidable de reducción de trasero de soldadura Teeestá diseñado y fabricado para soportar condiciones exigentes de tuberías de alta presión. Fabricado en acero inoxidable austenítico de grado ASTM A403 WP304L,este equipo reductor de presión nominal de la clase 600 cumple con la norma ASME B16.9 normas dimensionales con indicadores de presión y temperatura según las especificaciones de ajuste de bridas de la clase 600 de la norma ASME B16.5.

La configuración reductora permite una transición sin costuras de diámetro en las conexiones de rama mientras se mantiene la integridad de presión completa.Cada banda de soldadura de baja presión de acero inoxidable de clase 600 tiene un espesor de pared optimizado para contener la presiónEste accesorio está diseñado para aplicaciones que incluyen líneas de vapor de alta presión.sistemas hidráulicos, y tuberías de proceso donde es esencial una contención fiable de la presión.

Especificaciones técnicas
Parámetro Especificación
Calidad del material Se utilizará en el caso de los productos que no estén sujetos a restricciones de los requisitos de la norma ASTM A403 WP304L / UNS S30403 / 1.4307
Clase de presión Clase 600 (PN100 por equivalente de la norma EN 1092-1)
Tipo de producto Reducción del Tee (Te desigual)
Rango de tamaño Se trata de una muestra de las características de las máquinas y de los equipos.
espesor de la pared SCH80 / SCH80S / SCH160 (requisitos por tamaño)
Estándar Se aplican las siguientes condiciones:9, ASTM A403, ASME B16.5 Clase de presión
Fabricación Sin costura (hasta 24"), soldado (26" y superior)
Preparación para el final El extremo del bisel de acuerdo con la norma ASME B16.25, 37,5° ± 2,5°
Pruebas Prueba hidrostática, prueba radiográfica (RT) disponible
Rango de temperatura -196°C a +400°C (según las tablas de reducción de presión)
Ventajas clave y campos de aplicación
  • Nivel de presión certificado de la clase 600:Cada pieza de soldadura de extremo reducido de acero inoxidable de clase 600 de alta presión está diseñada con un espesor de pared adecuado para la clase de presión PN100/clase 600, verificado mediante ensayos hidrostáticos a 1.5 veces la presión nominal
  • Transición de diámetro confiable:El diseño reductor permite una transición suave del flujo de una tubería principal más grande a una rama más pequeña, minimizando la turbulencia del flujo y la erosión en el punto de conexión de la rama bajo condiciones de alta presión
  • Sistemas de vapor de alta presión:Apto para redes de distribución de vapor sobrecalentado en centrales eléctricas e instalaciones industriales que requieran contención de presión de la clase 600
  • Sistemas hidráulicos y neumáticos:Diseñado para la distribución de aceite hidráulico a alta presión y gas comprimido con integridad de presión verificada y rendimiento hermético
  • Unidades de proceso de refinería:Ideal para el hidroprocesamiento, el reformado catalítico y otras tuberías de unidades de refinería que funcionan a presiones elevadas
  • Sistemas de inyección química:Cumple los requisitos para las líneas de inyección y dosificación de productos químicos a alta presión en instalaciones petroquímicas y de procesamiento en alta mar
Preguntas frecuentes
P: ¿Qué significa el índice de presión de la clase 600 para un tee de soldadura de fondo reductor de acero inoxidable?
R: El índice de presión de la clase 600 para nuestra banda de soldadura de extremo reducido de acero inoxidable corresponde al sistema de indicación de presión y temperatura definido en ASME B16.5 para las bridas de clase 600.A temperatura ambiente (hasta 38°C), la presión de trabajo máxima admisible para la clase 600 es de aproximadamente 102 bar (1480 psi) para el material WP304L.la presión admisible disminuye según las tablas de desratificación estándar. Our high pressure Class 600 stainless steel reducing butt weld tee fittings feature proportionally thicker walls (typically SCH80 or SCH160 for smaller sizes) to maintain full Class 600 pressure containmentCada accesorio está diseñado para igualar la capacidad de presión de las conexiones con bridas de la clase 600, garantizando la integridad de la presión en todo el sistema.
P: ¿Puede suministrar teas reductoras de alta presión con combinaciones de tamaños no estándar?
R: Sí, fabricamos teas de soldadura de extremo reducción de acero inoxidable de clase 600 a medida de alta presión con combinaciones de tamaño especificadas por el cliente.12 "x6"Cada te de reducción personalizada está diseñada con el refuerzo adecuado en la intersección de la rama de acuerdo con las reglas de reemplazo de área ASME B31.3 cuando corresponda.El espesor de la pared de la salida de la rama se dimensionará adecuadamente para el diámetro más pequeño, manteniendo el valor de presión completo de la clase 600Todos los diseños personalizados están respaldados por nuestra revisión de ingeniería y validación de pruebas de presión hidrostática.
P: ¿Cuál es la diferencia entre el SCH80 y la clase 600 para los tees de soldadura de trasero?
R: La tabla (SCH80, SCH160) define el grosor de la pared para un tamaño de tubería determinado, mientras que la clase 600 define el valor nominal de presión-temperatura.Para nuestro acero inoxidable de clase 600 de alta presión reducción de la soldadura de fondo teeEl espesor de la pared SCH80 para NPS 1/2 "-8" generalmente cumple con los requisitos de la Clase 600, mientras que los tamaños más grandes pueden requerir SCH160 o un espesor de pared personalizado para satisfacer las calificaciones de presión de la Clase 600.La relación entre el horario y la clase depende del grado del materialRealizamos verificación de ingeniería para cada combinación de tamaño y horario para confirmar el cumplimiento de la Clase 600.Nuestro equipo técnico puede proporcionar la recomendación de espesor de pared adecuada en función de sus condiciones de diseño específicas, incluyendo la presión, temperatura y tolerancia a la corrosión.
