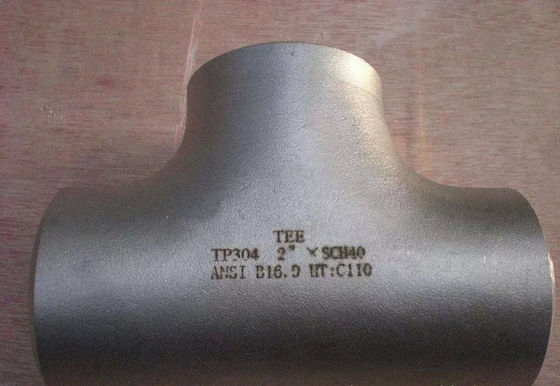

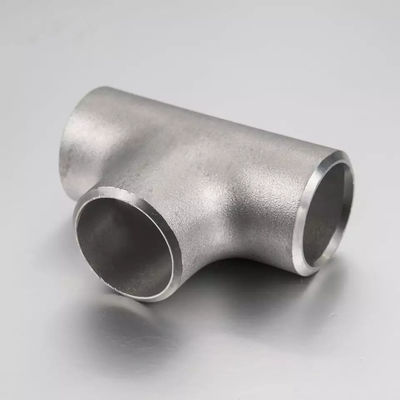

T-shirt de soldadura de trasero de acero inoxidable de alta presión de alta calidad marina SCH80S 316L

  • Marine Offshore Grade High Pressure Stainless Steel Butt Weld Tee 2500lbs SCH80S 316L
  • Marine Offshore Grade High Pressure Stainless Steel Butt Weld Tee 2500lbs SCH80S 316L
  • Marine Offshore Grade High Pressure Stainless Steel Butt Weld Tee 2500lbs SCH80S 316L
  • Marine Offshore Grade High Pressure Stainless Steel Butt Weld Tee 2500lbs SCH80S 316L
  • Marine Offshore Grade High Pressure Stainless Steel Butt Weld Tee 2500lbs SCH80S 316L
Lugar de origen Shanghái, China
Nombre de la marca WNRLN
Certificación ISO 9001:2015, DNV/ABS/Lloyds Register Compliant, NACE MR0175
Número de modelo MO2500-TEE-316L
Cantidad de orden mínima 10 piezas
Precio USD 35-500 / Piece
Detalles de empaquetado Cajas de madera aptas para navegar con protección VCI de grado marino y documentación de clasificaci
Tiempo de entrega 10-15 días laborables para stock, 25-40 días para producción con estudio de clasificación
Condiciones de pago T/T, L/C, Unión Occidental
Capacidad de la fuente 3000 piezas por mes
Datos del producto
Nombre del producto Camiseta de soldadura a tope de acero inoxidable de grado marino marino de 2500 libras Clasificación de presión Clase 2500 (2500 libras)
Grado del material ASTM A403 WP316L/1.4404 Resistencia a la corrosión PREN ≥24, grado de agua de mar
Clasificación marina Cumple con DNV, ABS, Lloyds Register y BV Solicitud Plataforma costa afuera, FPSO, colector submarino, ingeniería marina
Resaltar

Tejido marino en alta mar

,

camiseta de soldadura a tope de alta presión

,

2500 libras de teón de acero inoxidable 316L
Deja un mensaje
Descripción de producto
Tee de Acero Inoxidable de Alta Presión para Soldadura a Tope, Grado Marino Offshore, 2500lbs SCH80S 316L

El Tee de Acero Inoxidable de Alta Presión para Soldadura a Tope, Grado Marino Offshore está diseñado específicamente para las condiciones extremas de las plataformas petrolíferas y de gas offshore, las embarcaciones FPSO y los proyectos de ingeniería marina. Fabricado con ASTM A403 WP316L con un contenido de molibdeno mejorado (2.0-3.0%) para una resistencia superior a la corrosión por picaduras y grietas en ambientes marinos ricos en cloruros y agua de mar, este tee de alta presión está diseñado según ASME B16.9 con un espesor de pared suficiente para una clasificación de presión de 2500 lbs (Clase 2500) a temperatura ambiente. El espesor de pared mínimo SCH80S combinado con el material WP316L proporciona un PREN ≥24 para resistencia a picaduras por cloruros equivalente a los requisitos de servicio en agua de mar. Cada tee de acero inoxidable de alta presión para soldadura a tope, grado marino offshore, se somete a pruebas de presión hidrostática a 1.5 veces la presión nominal, con documentación de NDT y certificación completa que respalda los requisitos de clasificación marina de DNV, ABS y Lloyds Register.

Especificaciones Técnicas
Parámetro Especificación
Grado del Material ASTM A403 WP316L / UNS S31603 / 1.4404
Clasificación de Presión Clase 2500 (2500 lbs) según Equivalente de Clase de Presión ASME B16.5
Tipo Tee Igual / Tee Reductor
Rango de Tamaños 1/2" - 12" (DN15 - DN300) para Clasificación de 2500 lbs
Espesor de Pared Mínimo SCH80S (SCH160, XXS para Tamaños Mayores)
Estándar ASME B16.9, ASTM A403, NACE MR0175
Resistencia a la Corrosión PREN ≥24, Temperatura Crítica de Picaduras (CPT) ≥25°C según ASTM G48
Clasificación Marina Diseñado según Requisitos DNV, ABS, Lloyds Register, BV
Pruebas Prueba Hidrostática 1.5* MAWP, RT/PT/PMI Disponibles
Protección de Superficie Decapado y Pasivado, Recubrimiento Opcional de Grado Marino
Ventajas Clave y Campos de Aplicación
  • Resistencia Superior a la Corrosión por Agua de Mar: El tee de acero inoxidable de alta presión para soldadura a tope, grado marino offshore WP316L con 2.0-3.0% de molibdeno proporciona un PREN ≥24, ofreciendo una resistencia probada a la corrosión por picaduras y grietas en ambientes marinos ricos en cloruros, incluidas las zonas de salpicaduras y el servicio sumergido
  • Capacidad de Alta Presión de 2500 lbs: El espesor de pared mínimo SCH80S asegura que el tee de soldadura a tope contenga de forma segura presiones de diseño de hasta la clasificación de Clase 2500, adecuado para sistemas hidráulicos de alta presión, inyección química y líneas de control de cabezal de pozo en instalaciones offshore
  • Plataformas de Producción Offshore: Diseñado para tuberías de proceso en cubierta, sistemas de elevación de agua de mar, anillos principales de agua contra incendios y sistemas de manejo de agua producida en plataformas de producción fijas y flotantes
  • Embarcaciones FPSO y FLNG: La resistencia a la corrosión de grado marino combinada con la alta clasificación de presión cumple con los exigentes requisitos de tuberías de proceso y servicios auxiliares en cubierta de FPSO bajo condiciones de movimiento dinámico de la embarcación
  • Manifolds y Plantillas Submarinas: El material WP316L con clasificación de presión de 2500 lbs es adecuado para tuberías de manifold de sistemas de producción submarina que operan a profundidades y presiones de agua extremas
  • Ingeniería Marina y Construcción Naval: Calificado para tuberías de sistemas de enfriamiento de agua de mar, tratamiento de agua de lastre y sistemas de extinción de incendios en buques navales y comerciales que requieren aprobación de la sociedad de clasificación marina
Preguntas Frecuentes
¿Qué hace que estos tees de acero inoxidable para soldadura a tope sean adecuados para aplicaciones marinas offshore?
Nuestro tee de acero inoxidable de alta presión para soldadura a tope, grado marino offshore en WP316L, está específicamente calificado para servicio offshore a través de múltiples atributos. El contenido de molibdeno del 2.0-3.0% proporciona el número de resistencia a picaduras equivalente (PREN ≥24) necesario para la resistencia a la corrosión en agua de mar y atmósferas marinas. La clasificación de presión de 2500 lbs acomoda los sistemas de alta presión comunes en las plataformas offshore. El espesor de pared SCH80S proporciona una tolerancia a la corrosión adicional más allá de los requisitos de presión. Los controles de fabricación garantizan el cumplimiento de NACE MR0175 para servicio agrio cuando puede haber H2S en los fluidos producidos. Y el paquete completo de certificación de material con pruebas PMI respalda los requisitos de trazabilidad de las principales sociedades de clasificación marina, incluidas DNV, ABS, Lloyds Register y Bureau Veritas, para la aprobación de la instalación offshore.
¿Cómo afecta la clasificación de presión de 2500 lbs al espesor de pared y al peso del accesorio de tee?
La clasificación de presión de 2500 lbs para nuestro tee de acero inoxidable de alta presión para soldadura a tope, grado marino offshore, requiere paredes sustancialmente más gruesas que los accesorios estándar SCH40 o SCH80. Por ejemplo, un tee de soldadura a tope NPS de 4" Clase 2500 en WP316L generalmente requiere un espesor de pared equivalente a SCH160 o XXS, que es aproximadamente 3-4 veces más grueso que el SCH40 estándar. Este mayor espesor de pared proporciona beneficios duales: contención segura de presión para sistemas de alta presión offshore y una tolerancia a la corrosión adicional que extiende la vida útil en ambientes marinos agresivos. Las paredes más gruesas también aumentan el peso del accesorio, lo que influye en el diseño del soporte de la tubería. Proporcionamos dibujos dimensionales detallados con pesos exactos para la integración de ingeniería, y nuestro equipo técnico puede ayudar con los datos de entrada para el análisis de estrés de tuberías para su proyecto offshore.
¿Qué sociedades de clasificación marina admiten?
Nuestro programa de fabricación de tees de acero inoxidable de alta presión para soldadura a tope, grado marino offshore, está diseñado para respaldar la certificación por las principales sociedades de clasificación marina, incluidas DNV (Det Norske Veritas), ABS (American Bureau of Shipping), Lloyds Register, Bureau Veritas (BV) y China Classification Society (CCS). Proporcionamos el paquete completo de documentación requerido para la aprobación de la sociedad de clasificación: certificados de prueba de material EN 10204 3.1, informes de prueba de presión hidrostática, informes de NDT (RT, PT, PMI), registros de tratamiento térmico y documentación del proceso de fabricación. Para proyectos que requieren la presencia de un inspector de la sociedad de clasificación para presenciar las pruebas, podemos coordinar la asistencia del inspector en nuestras instalaciones durante la producción y la inspección final. La participación temprana con sus requisitos de clasificación nos ayuda a garantizar que todos los entregables de certificación se cumplan a tiempo.
