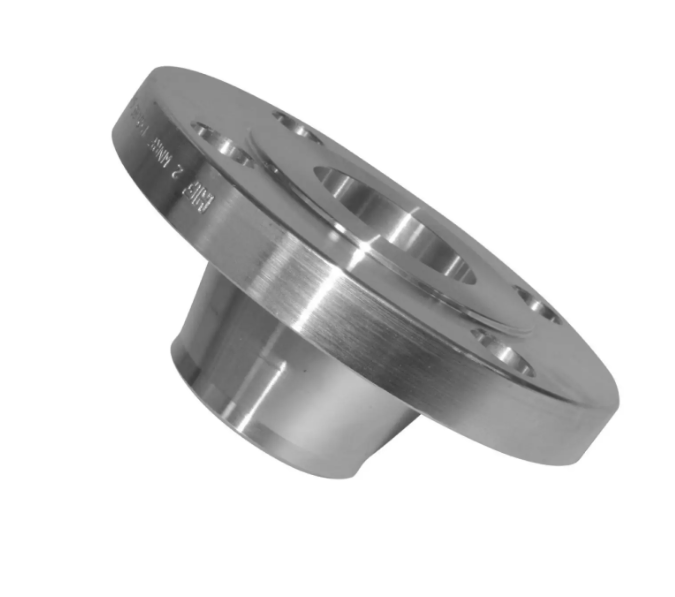

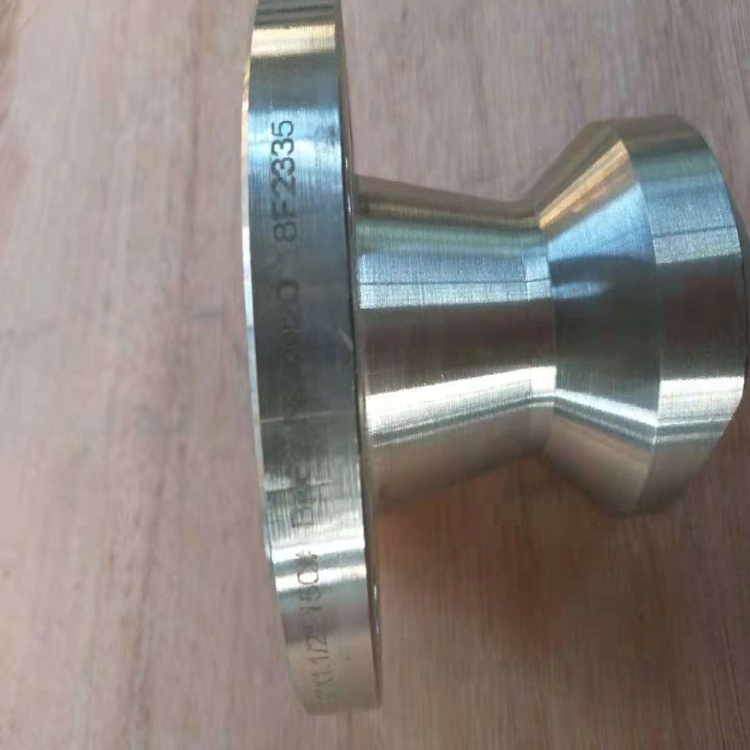

Brida Medidora de Orificio de Cuello Largo Soldado con Cara Elevada

La brida de medición de orificios de cuello de soldadura largo con cara elevada está diseñada para la medición precisa del flujo en sistemas de tuberías de petróleo, gas, químicos y de procesos.Con un eje de cuello de soldadura extendido y una cara elevada mecanizada con orificios de presión en el grifo, esta brida especial tiene una placa de orificio o un medidor de flujo para proporcionar lecturas precisas de presión diferencial para aplicaciones de transferencia de custodia y control de procesos.

Fabricado de acuerdo con las normas de dimensiones ASME B16.36, cada brida de orificio de cuello de soldadura larga está forjada de acero al carbono o acero inoxidable para proporcionar la rigidez estructural requerida para una estructura estable,medición repetibleEl cubo alargado permite una soldadura e inspección más fáciles mientras se mantiene la alineación de los grifos de presión, asegurando que la placa del orificio esté colocada con precisión para obtener datos de flujo confiables.

Especificaciones del producto

Ventajas clave

• Cuello de soldadura extendido para una fácil soldadura e inspección
• Agujeros de presión mecanizados de precisión para lecturas precisas del caudal
• Superficie de sellado de cara elevada para un rendimiento fiable de la junta
• La construcción forjada asegura la estabilidad dimensional
• Se ajusta a las normas ASME B16.36 para las bridas de medición
• Disponible en acero al carbono y materiales de acero inoxidable
• Apto para aplicaciones de transferencia de custodia y control de procesos
• Orientación del grifo personalizada y compatibilidad de la placa del orificio

Preguntas frecuentes

P: ¿Para qué se utiliza una brida de orificio de cuello de soldadura larga?

R: Se utiliza una brida de orificio de cuello de soldadura larga para montar una placa de orificio para la medición del caudal.que permite a los operadores calcular el caudal a partir de la caída de presión a través de la placa del orificio.

P: ¿Cuál es la diferencia entre una brida de cuello de soldadura y una brida de cuello de soldadura larga?

R: Una brida de cuello de soldadura larga tiene un cubo extendido en comparación con una brida de cuello de soldadura estándar.y se especifica comúnmente para aplicaciones de medición de orificios donde se requiere una rigidez adicional y una alineación estable del grifo a presión.

P: ¿Qué norma rige las bridas de medición de orificios?

R: Las bridas de orificio se fabrican con arreglo a la norma ASME B16.36Para los proyectos europeos, pueden aplicarse normas EN equivalentes, y nuestro equipo puede apoyar ambas especificaciones.

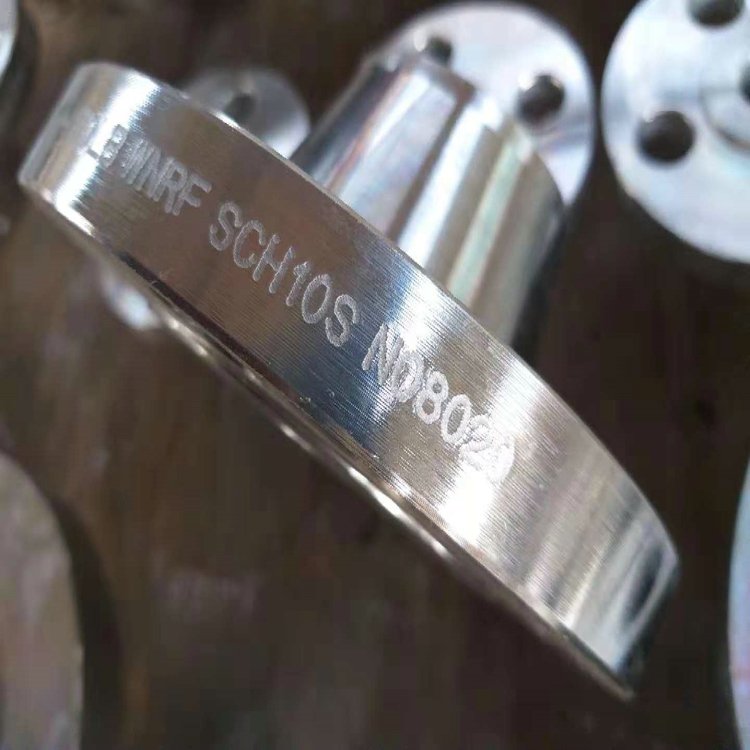

Fabricación y control de calidad

Las bridas de orificio de cuello de soldadura largas se mecanizan a partir de piezas en blanco forjadas con mucha atención a la ubicación del grifo de presión y a la concentricidad del orificio, ya que éstas afectan directamente a la precisión de la medición del caudal.Cada brida se inspecciona para verificar la alineación del orificio del grifo, el acabado de la cara elevada y las dimensiones del eje con arreglo a la norma ASME B16.36También proporcionamos certificados de pruebas de materiales y, si se solicita, informes dimensionales para las solicitudes de transferencia de custodia.

P: ¿Qué tan precisa es la medición del caudal con una brida de orificio?

R: La precisión de la medición del flujo depende de la placa del orificio, la alineación del grifo de presión y la calibración del transmisor.Lecturas de presión repetibles, lo que permite una incertidumbre de medición de alrededor del uno o dos por ciento en sistemas de medición bien mantenidos.
