Fittings de extremo de rodilla de tipo largo fácil desmontaje

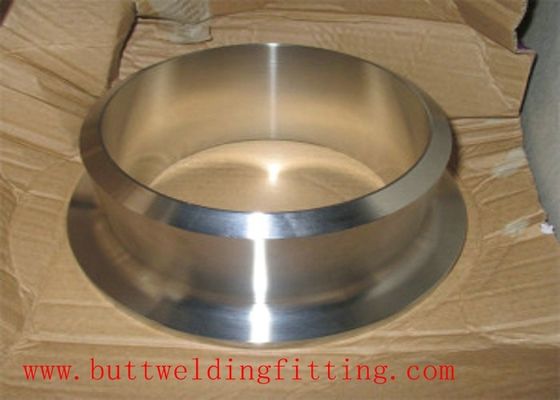

  • Long Type Lap Joint Stub End Fittings Easy Disassembly

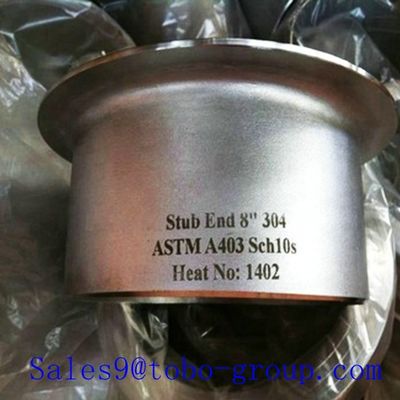

  • Long Type Lap Joint Stub End Fittings Easy Disassembly

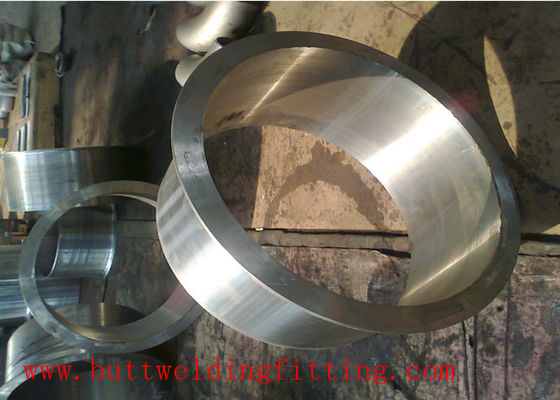

  • Long Type Lap Joint Stub End Fittings Easy Disassembly

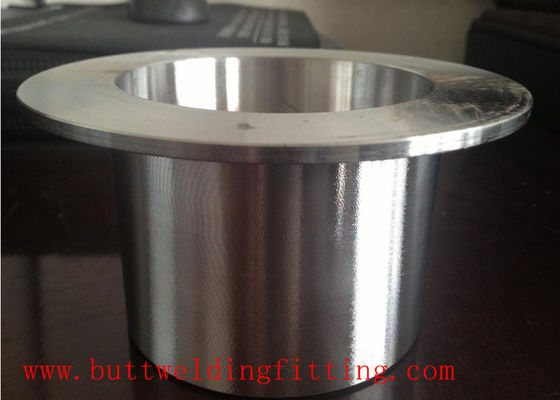

  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
Lugar de origen Porcelana
Nombre de la marca Tobo
Certificación ISO 9001:2015, SGS, BV
Número de modelo SS-STUBEND-LARGO
Cantidad de orden mínima 1 pieza
Precio USD 3-50 / Piece (Depends on material and size)
Detalles de empaquetado Cajas de madera contrachapada o paletas de madera con envoltura impermeable, estándar de exportación
Tiempo de entrega 10-30 días dependiendo de la cantidad
Condiciones de pago LC, T/T, Unión Occidental
Capacidad de la fuente 30.000 pedazos por mes
Datos del producto
Nombre del producto Accesorios de extremo de trozo de junta superpuesta de tipo largo Solicitud Conexiones de bomba y válvula
Tipo Tipo largo (patrón largo ANSI) Mantenimiento Fácil desmontaje y montaje
Grado del material SS304, SS316L Estándar Se aplican las siguientes condiciones:9, MSS SP-43
Rango de tamaño 1/2 pulgada a 24 pulgadas Espesor de la pared Sch5s a Sch160
Resaltar

Extremo corto tipo largo

,

Accesorios de fácil desmontaje

,

extremo del tobillo de la brida de la articulación del regazo
Deja un mensaje
Descripción de producto
Accesorios Stub End tipo largo para junta solapada de fácil desmontaje
Descripción general del producto
Los accesorios Stub End tipo largo para junta solapada están especialmente diseñados para sistemas de tuberías que requieren un mantenimiento frecuente y acceso a los equipos. El cuerpo de patrón largo proporciona un mayor alcance para la brida de junta solapada (lap joint), lo que permite que la brida se deslice libremente a lo largo de la tubería y hace que el desmontaje de bombas, válvulas y otros equipos en línea sea rápido y sencillo.
Fabricados según las normas ASME B16.9 y MSS SP-43, estos stub ends tipo largo están disponibles en acero inoxidable SS304 y SS316L. La ventaja clave del diseño de junta solapada es que la brida no está soldada a la tubería, por lo que girar o retirar la brida no altera la unión soldada. Esta característica de fácil desmontaje reduce drásticamente el tiempo de inactividad por mantenimiento y los costos de mano de obra en plantas químicas, instalaciones de tratamiento de agua e industrias de procesos donde los equipos deben recibir mantenimiento periódicamente.
Especificaciones
Norma ASME B16.9, MSS SP-43
Tipo Tipo largo (patrón largo ANSI)
Grado del material SS304, SS316L
Rango de tamaños 1/2 pulgada a 24 pulgadas
Espesor de pared Sch5S a Sch160
Tipo de conexión Soldadura a tope a la tubería, junta solapada a la brida
Tratamiento superficial Decapado, pasivado
Certificación ISO 9001:2015
Características principales
  • El diseño tipo largo permite la rotación de la brida y una fácil alineación durante la instalación
  • Fácil desmontaje de bombas, válvulas e instrumentos sin necesidad de cortar la tubería
  • La brida gira libremente alrededor del stub end para simplificar la alineación de los orificios para pernos
  • Reduce el tiempo de inactividad por mantenimiento y disminuye el costo total de propiedad
  • La conexión soldada a tope proporciona una unión de tubería permanente y libre de fugas
  • La superficie mecanizada de precisión garantiza un asiento suave de la brida
  • Ideal para sistemas que requieren limpieza e inspección periódicas
Aplicaciones
  • Conexiones de succión y descarga de bombas
  • Puntos de extracción de válvulas e instrumentos
  • Boquillas de intercambiadores de calor y recipientes
  • Plantas de tratamiento de agua y desalinización
  • Líneas de procesamiento químico que requieren mantenimiento frecuente
Garantía de calidad
Nuestros accesorios Stub End tipo largo para junta solapada se fabrican con un estricto control dimensional para garantizar que el área de asiento de la brida y la preparación para la soldadura cumplan con los requisitos de ASME B16.9. Cada accesorio se inspecciona en cuanto a tolerancia de longitud, espesor de pared y calidad superficial antes del embalaje. La planta de producción opera bajo la norma ISO 9001:2015, y cada envío puede ir acompañado de certificados de prueba de fábrica, informes de inspección y verificación de terceros. Nuestro equipo ha suministrado soluciones de tuberías de fácil desmontaje a industrias con alto requerimiento de mantenimiento durante más de 15 años, ayudando a los clientes a reducir el tiempo de inactividad y mejorar la eficiencia operativa.
Preguntas frecuentes
P1: ¿Cómo facilita el desmontaje el stub end tipo largo?
R: Con un stub end tipo largo para junta solapada, la brida no está soldada al accesorio, por lo que puede deslizarse hacia atrás a lo largo de la tubería. Cuando necesite retirar una bomba o válvula, simplemente afloje los pernos de la brida y deslice la brida hacia atrás; no es necesario cortar la tubería.
P2: ¿Cuál es la diferencia entre el tipo largo y el tipo corto?
R: El tipo largo tiene un cuello más largo que se extiende más allá de la cara de la brida, lo que proporciona más espacio para el movimiento de la brida y el acceso a los pernos. El tipo corto es más compacto y se utiliza donde el espacio es limitado o el extremo de la tubería está cerca del equipo.
P3: ¿Se puede girar la brida después de soldar?
R: Sí. Como la brida para junta solapada no está soldada al stub end, puede girar libremente alrededor del accesorio incluso después de que el stub end esté soldado a la tubería. Esto hace que la alineación de los orificios para los pernos sea muy práctica.
P4: ¿Son adecuados estos accesorios para entornos de procesamiento de alimentos?
R: Sí, los stub ends tipo largo de SS316L con superficies pasivadas son adecuados para el procesamiento de alimentos y bebidas. Permiten un desmontaje sencillo para la limpieza y la inspección, lo cual es esencial para aplicaciones higiénicas.
