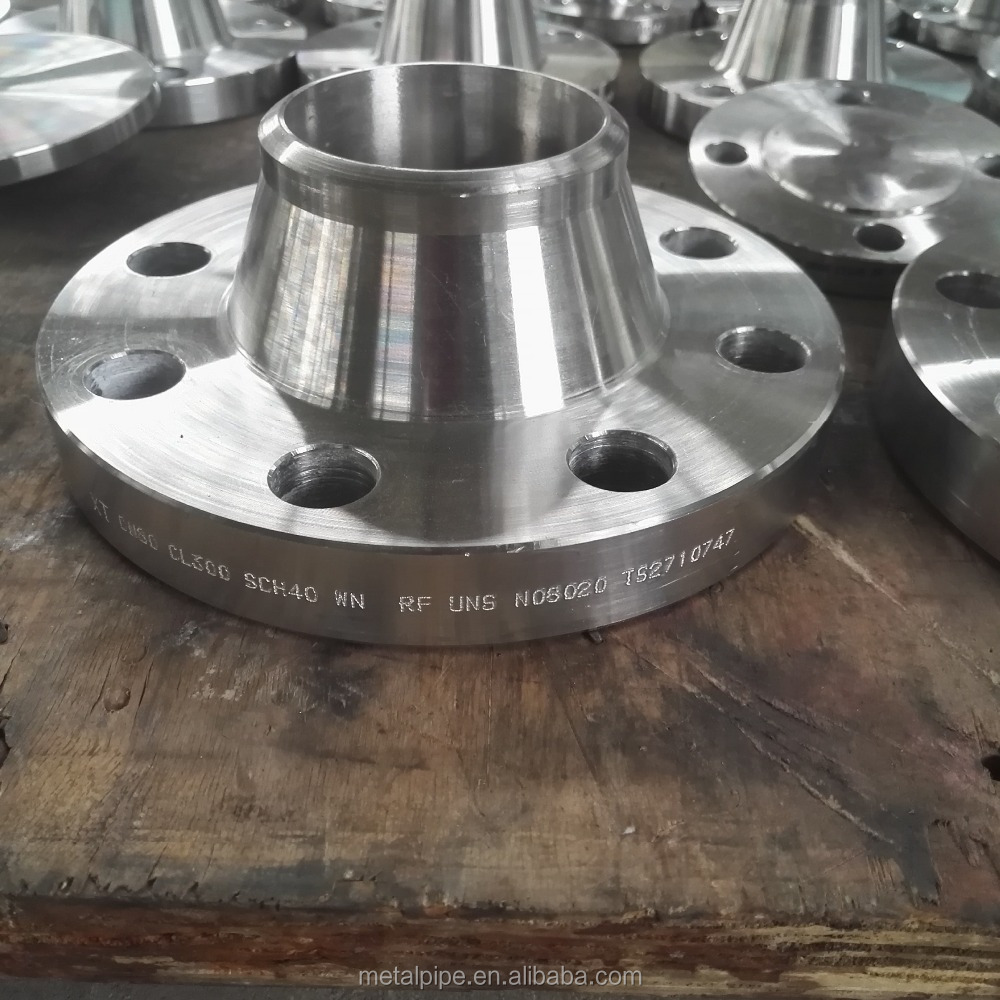

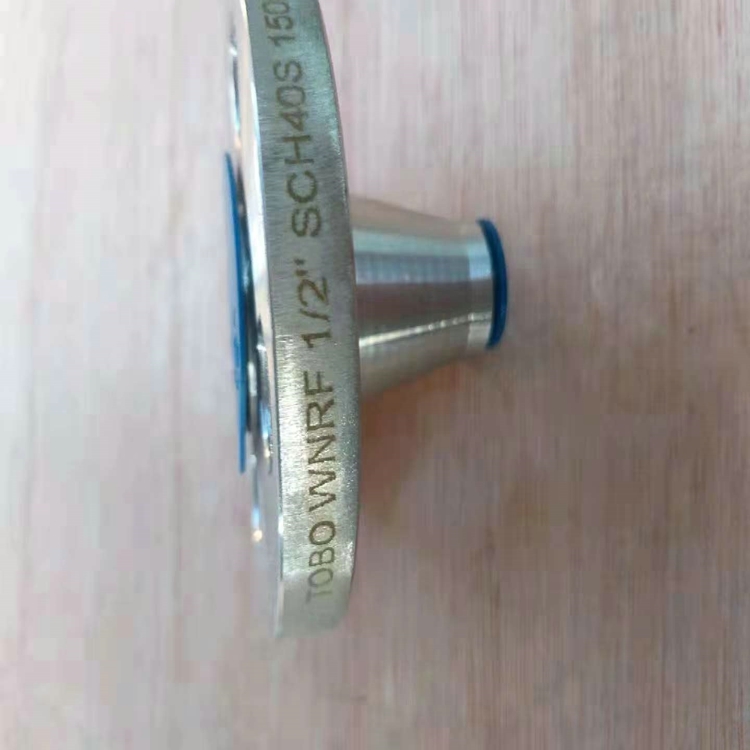

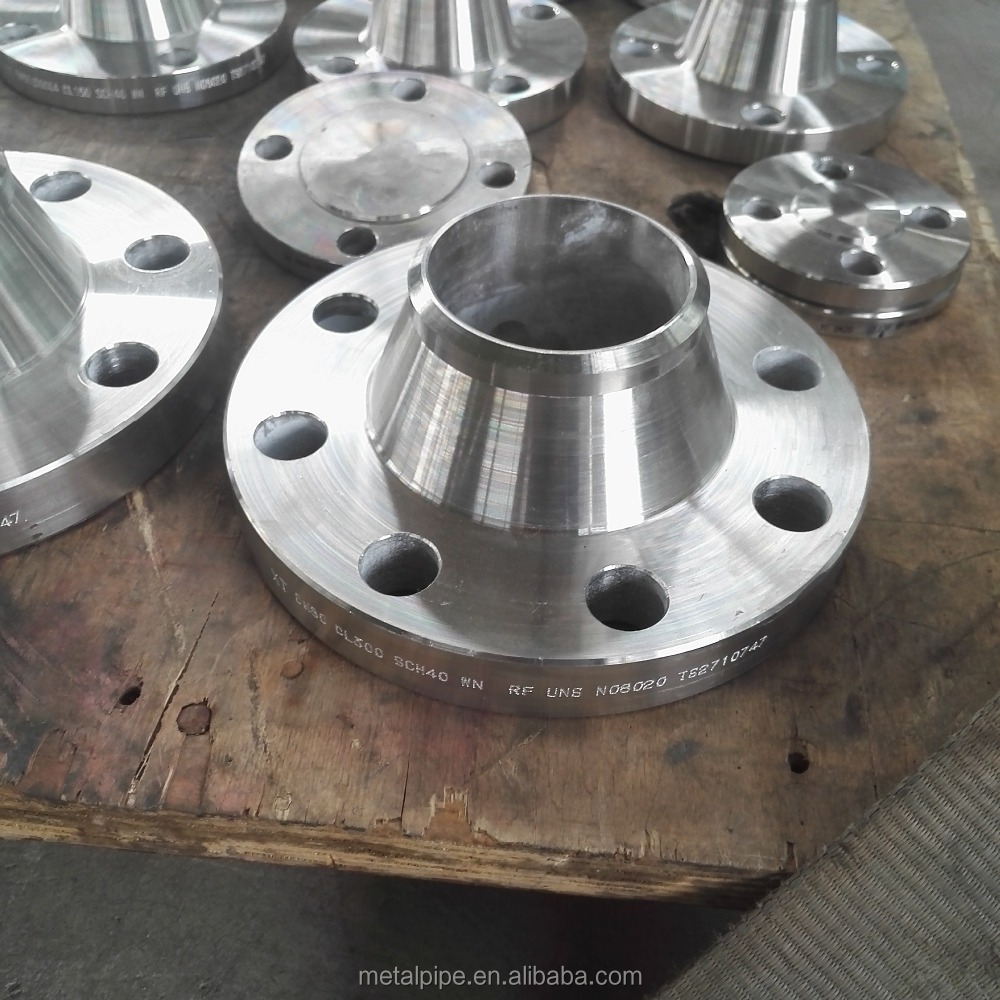

Flanges de acero forjado con cuello de soldadura PN40 para el servicio de intercambiadores de calor

Las bridas de cuello soldado forjadas PN40 para servicio en intercambiadores de calor son el componente de conexión estándar en canales, carcasas, boquillas y tapas de lado de tubos de los intercambiadores en toda la industria de procesos. Una brida de intercambiador de calor se aprieta y afloja repetidamente durante el mantenimiento, por lo que debe mantener su geometría de sellado, acabado de cara y precisión dimensional durante muchos años de servicio.

El diseño de cuello soldado de estas bridas forjadas PN40 transfiere la carga suavemente a la carcasa o tubería, evitando la concentración de tensiones que causa fallos por fatiga en servicio térmico cíclico. Cada brida de cuello soldado forjada PN40 se mecaniza a partir de un tocho forjado y tratado térmicamente, con el taladro y el cubo preparados para soldadura a tope de penetración completa.

Comprobamos el acabado de la cara elevada, el círculo de pernos y las dimensiones de la cara según las tablas EN 1092-1 y ASME B16.5 antes de que cada brida sea sometida a prueba hidrostática. El servicio en intercambiadores de calor a menudo implica cambios rápidos de temperatura, por lo que confirmamos el grado del material y las propiedades de impacto con el cliente antes de la producción y documentamos los resultados con certificados EN 10204 3.1.

• El cubo de cuello soldado proporciona una transferencia de carga suave y soldaduras de penetración completa para ciclos térmicos repetidos
• La clasificación PN40 coincide con las presiones de diseño comunes de los intercambiadores de calor en proyectos europeos y asiáticos
• Dimensiones verificadas según las tablas EN 1092-1 para un montaje sin problemas con las boquillas del intercambiador
• Opciones de material con prueba de impacto para instalaciones a bajas temperaturas ambiente
• Cara elevada mecanizada con acabado controlado para un asiento de junta fiable después de cada interrupción de mantenimiento
• 100% probadas hidrostáticamente con documentación EN 10204 3.1 para fabricantes de intercambiadores

Las bridas de cuello soldado forjadas PN40 para servicio en intercambiadores de calor se controlan desde la forja hasta la inspección dimensional final. Los parámetros de tratamiento térmico, los resultados de las pruebas mecánicas y los datos de las pruebas hidrostáticas se registran para cada lote, y el acabado de la cara elevada se verifica antes de que se libere la brida.

Los fabricantes de intercambiadores que instalan nuestras bridas de cuello soldado forjadas PN40 reciben documentación EN 10204 3.1 que satisface sus propios sistemas de calidad, y podemos coordinar inspecciones de terceros cuando el contrato del intercambiador lo requiera.

Las bridas de cuello soldado forjadas tienen un cubo cónico que se suelda a tope a la carcasa o tubería, lo que distribuye las cargas de flexión suavemente y reduce el riesgo de fatiga. Los intercambiadores de calor experimentan ciclos térmicos y vibraciones, por lo que esta geometría de conexión es la opción fiable.

PN40 es la clasificación de presión nominal en bares, definida por EN 1092-1. PN40 corresponde aproximadamente a la Clase 300 de ASME, por lo que ambas bridas se utilizan comúnmente en rangos de presión similares.

Sí. Mecanizamos regularmente bridas de cuello soldado forjadas PN40 según los planos del cliente para canales y carcasas de intercambiadores, incluyendo longitudes de cubo especiales, detalles de cara y patrones de pernos.

Para servicio con cloruro suministramos grados F316L o dúplex, y para servicio con sour podemos suministrar material calificado según los requisitos NACE MR0175. Comparta sus condiciones de servicio y confirmaremos el grado correcto.
