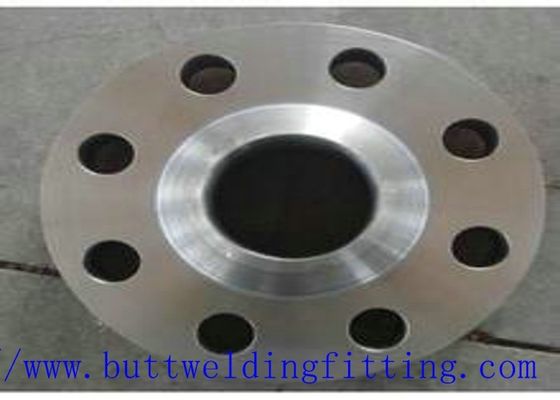

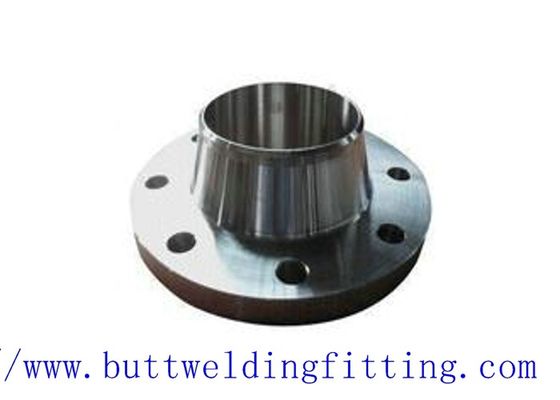

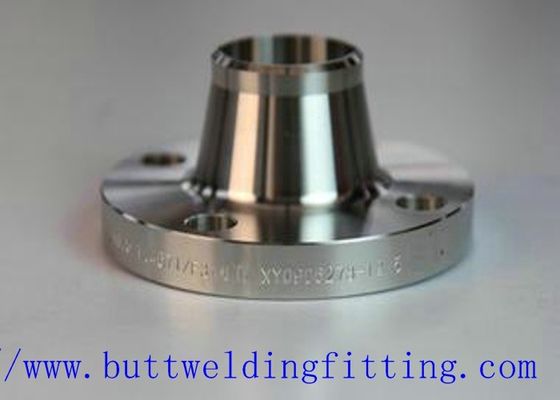

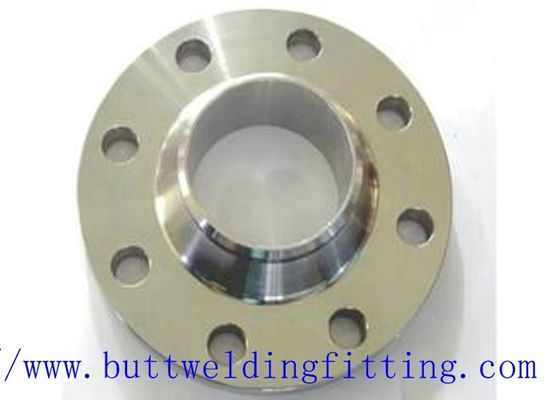

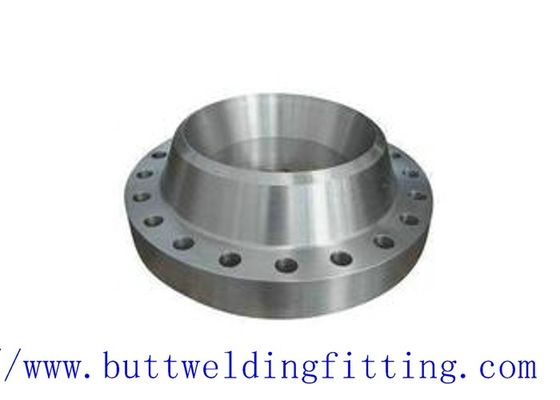

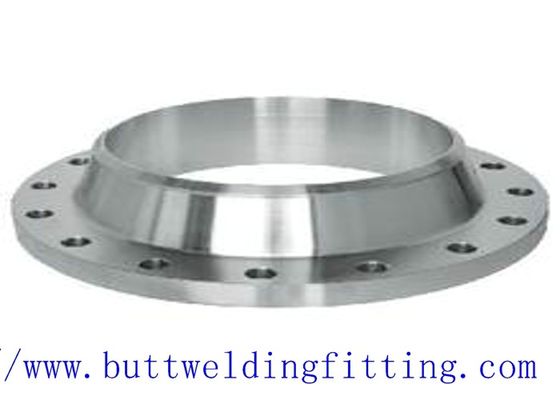

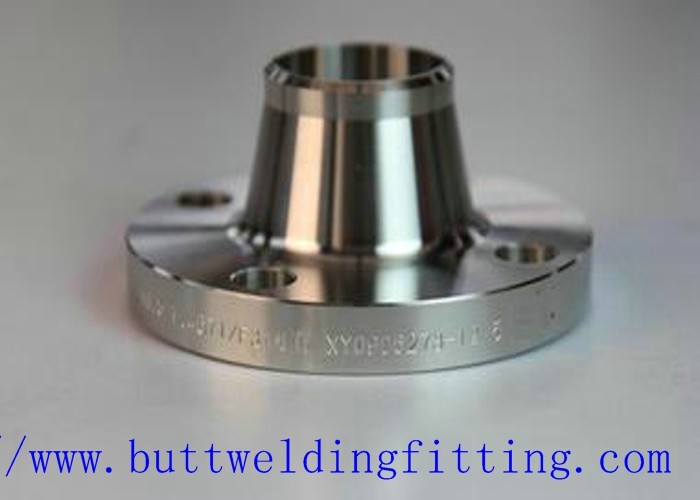

TOBO ensancha reborde del acero de las colocaciones ASTM A182 F5 de la soldadura de extremo

reborde de acero

Reborde de acero, rebordes compactos 1/2Inch - 48Inch y 150# a 2500# con A182/F51/Inconel 625.

Rebordes compactos (RCF), NORSOK L005, A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

• Serie de RCF NORSOK NCF5

De acuerdo con el código de NORSOK L005, conveniente para los usos críticos del lacre con la alta extensión termal, el cargamento cíclico tal como canalizaciones verticales, dispositivos de amarre monopunto, múltiples, X-árboles, tuberías submarinas, cambiadores de calor y una multitud de sistemas aflautados de proceso.

• Ventaja de RCF
  • Ahorro de espacio
    • Peso que ahorra el hasta 70%~80% que los rebordes del ANSI
  • Los sellos independientes dobles lo hacen más seguro
    • Método positivo del lacre
  • Sistema integrado del lacre (tanto en el interior como en el exterior)
    • Una gama más grande en temperatura y la presión del diseño
• Principio de funcionamiento de RCF
  • El principio de diseño del reborde del acuerdo de RCF es que la cara del reborde incluye dos sellos independientes. El primer sello es creado por el uso de la tensión del asiento del sello en el talón del reborde. El sello principal es el anillo de cierre IX. La fuerza del anillo de cierre es proporcionada por la energía almacenada el elástico en el anillo de cierre subrayado. Cualquier salida del talón dará la presión interna que actúa en el anillo de cierre dentro de intensificar la acción del lacre.

• Grado del tamaño y de la presión de RCF
  • el 1/2” ~48" de tamaño y la clase 150# a 2500# en el grado de la presión.
  • Un tamaño más grande y clasificación de alta presión a petición.
• Materiales de RCF
  • ASTM A105, A350 LF2, LF6, A694 F52~F70
  • AISI 4130, AISI 8630
  • A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825.
  • El otro material a petición
  • El anillo de cierre de RCF IX, las fuerzas axiales se ejerce en la forma cónica del anillo de cierre del metal y se traduce a una fuerza radial del lacre. Además con la carga creciente, el cartabón es cerrado y el contacto cara a cara se alcanza en la cuña externa mientras que la mayor parte de la carga del perno se transfiere como fuerzas de compresión entre las caras del reborde en el talón.
• Diseño y verificación de RCF
  • El acero especial de Yuhong proporciona el servicio del cálculo basado en la división 1, 2 y 3. de la sección VIII de ASME. También tenemos Software Engineers de ANSYS para hacer el análisis
  • y verificación del diseño
  •
