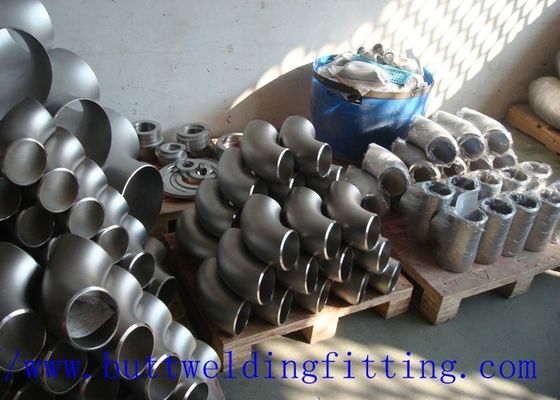

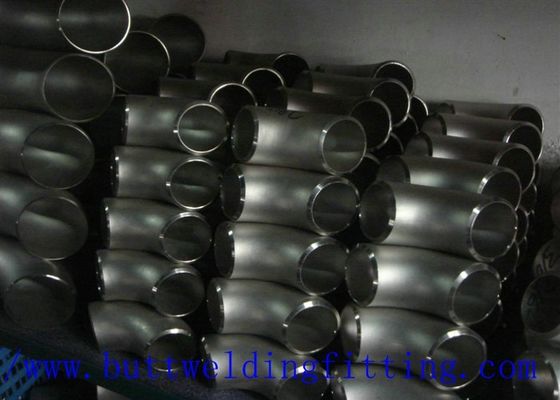

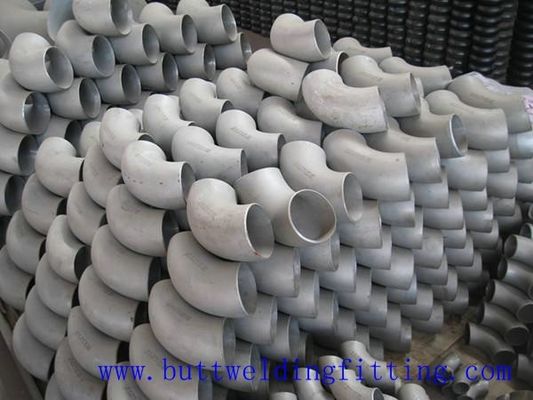

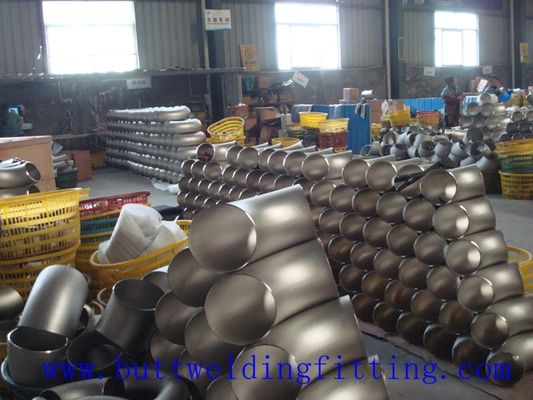

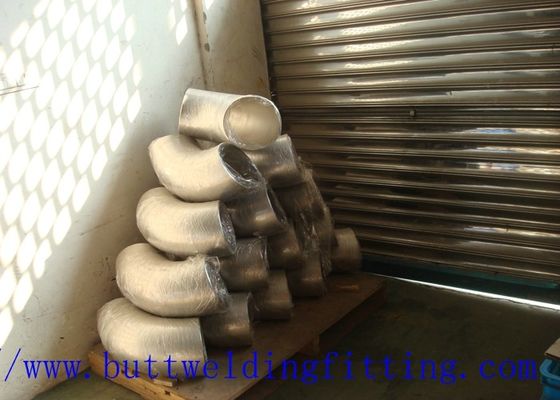

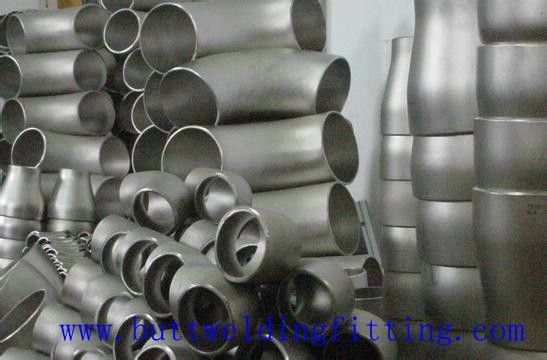

Pulgada soldada con autógena extremo inconsútil largo del tamaño 1-48 del acero inoxidable A403 WP304 del codo del radio

Pulgada soldada con autógena extremo inconsútil largo de la talla 1-48 del acero inoxidable A403 WP304 del codo del radio

Detalle rápido:

· Material: Acero inoxidable

· Técnicas: Forjado

· Tipo: Codo

· Conexión: Soldadura

· Forma: Igual

· Código principal: Redondo

· Tamaño: el 1/2” - 72"

· Presión: sch10-xxs

· Ángulo: 22.5°, 30°, 45°, 60°, el 90°, grado 180°

· Uso: Energía eléctrica de la maquinaria química del petróleo, fabricación de papel, etc

· Estándar: ESTRUENDO BS GB DEL ANSI MSS-SP JISB DE ASME

· El embalar: en casos de madera, plataformas, o en cuanto a los requisitos de los clientes

· Radio: Radio corto, radio largo

· Calificación: API, ISO, CE

· Tratamiento superficial: Natural

Descripción:

1. No. del artículo del producto: acero 003fittings-Cosco

2. El producto se ha utilizado principalmente en petróleo y gas, fábrica de productos químicos, central eléctrica, metalurgia, construcción naval, etc.

3. Estrictamente proceso de producción, debajo del ISO9001: instrucciones contral 2008 del sistema de la calidad.

4. Certificación del MTC según EN10204 3.2.1.

5. Marcado: Logotipo registrado, número del calor, grado de acero, estándar, tamaño

6. El embalar: Caja de madera o plataforma de madera.

7. Código de H.S: 73072300

Producto	Codo
Tipo	De largo o radio corto. 22.5°, 30°, 45°, 60°, el 90°, grado 180°, El codo de la soldadura a tope, forja roscó el codo, codo de la calle.
Tamaño	Soldadura a tope DN: DN10~DN 1200 PESO: SCH10-XXS El forjar DN: DN10~DN150 Clase de la presión: 150LBS~10000LBS
Estándar	ANSI B16.5, B16.11, B16.3, ASTM A234/A234M, ASTM A403/A403M, ASTM A420/A420M, ASTM A182/A182M, DIN2605, JIS B2311, JIS B2312. HECTOGRAMO, GB, SH, HGJ, JB, ANSI, JIS, ESTRUENDO
Material	A105, WPB, WPC, WP1, WP12, WP11, WP22, WP5, WP9, WPR, WP91, WP304, WP304L, WP309, WP310, WP316, WP316L, WP317, WP317L, WP321, WP347, WP348, WPL3, WPL6, WPL8, WPL9, F1, F5, F1
Tratamiento superficial	PE Aceite antioxidante manchado Galvanización Polaco Capa del barniz
Uso	Sustancia química Grasas y fertilizantes Trapiches y destilerías Industrias del cemento Construcción naval Industrias de papel; Aceite de los productos petroquímicos y transporte del gas natural;

Material:

Material	ASTM	Acero de carbono (ASTM A234WPB, A234WPC, A420WPL6.
		Acero inoxidable (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti, 00Cr19Ni10,00Cr17Ni14Mo2, ect.)
		Acero de aleación: A234WP12, A234WP11, A234WP22, A234WP5, A420WPL6, A420WPL3
	Estruendo	Acero de carbono: St37.0, St35.8, St45.8
		Acero inoxidable: 1,4301, 1,4306, 1,4401, 1,4571
		Acero de aleación: 1,7335, 1,7380, 1,0488 (1,0566)
	JIS	Acero de carbono: PG370, PT410
		Acero inoxidable: SUS304, SUS304L, SUS316, SUS316L, SUS321
		Acero de aleación: PA22, PA23, PA24, PA25, PL380
	GB	10#, 20#, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo, 12CrMo, 12CrMoG, 12Cr1Mo

Especificación

Diámetro nominal		Diámetro exterior en el cartabón		Centro al extremo			Centro al centro		De nuevo a cara
				45°Elbow	90°Elbow		180°Elbow
		D		B	A		O		K
DN	NPS	Serie A	Serie B	De largo Radio	De largo Radio	Cortocircuito Radio	De largo Radio	Radio corto	De largo Radio	Radio corto
15	el 1/2	21,3	18	16	38	-	76	-	48	-
20	3/4	26,9	25	19	38	-	76	-	51	-
25	1	33,7	32	22	38	25	76	51	56	41
32	1.1/4	42,4	38	25	48	32	95	64	70	52
40	1.1/2	48,3	45	29	57	38	114	76	83	62
50	2	60,3	57	35	76	51	152	102	106	81
65	2.1/2	76.1(73)	76	44	95	64	190	127	132	100
80	3	88,9	89	51	114	76	229	152	159	121
90	3.1/2	101,6	-	57	133	89	267	178	184	140
100	4	114,3	108	64	152	102	305	203	210	159
125	5	139,7	133	79	190	127	381	254	262	197
150	6	168,3	159	95	229	152	457	305	313	237
200	8	219,1	219	127	305	203	610	406	414	313
250	10	273	273	159	381	254	762	508	518	391
300	12	323,9	325	190	457	305	914	610	619	467
350	14	355,6	377	222	533	356	1067	711	711	533
400	16	406,4	426	254	610	406	1219	813	813	610
450	18	457,2	478	286	686	457	1372	914	914	686
500	20	508	529	318	762	508	1524	1016	1016	762
550	22	559	-	343	838	559	1676	1118	1118	838
600	24	610	630	381	914	610	1829	1219	1219	914
650	26	660	-	406	991	660	1982	1320	Nota: 1. Es mejor no elegir el número en paréntesis 2. Prefirió elegir la serie A
700	28	711	720	438	1067	711	2134	1422
750	30	762	-	470	1143	762	2286	1524
800	32	813	820	502	1219	813	2438	1626
850	34	864	-	533	1295	864	2590	1728
900	36	914	920	565	1372	914	2744	1828
950	38	965	-	600	1448	965	2896	1930
1000	40	1016	1020	632	1524	1016	3048	2032
1050	42	1067	-	660	1600	1067	3200	2134
1100	44	1118	1120	695	1676	1118	3352	2236
1150	46	1168	-	727	1753	1168	3506	2336
1200	48	1220	1220	759	1829	1219	3658	2440

Peso aproximado:

DN	PULGADA	OD	F	B	5S	10S	20S	40S	80S	120S
15	el 1/2	18 21,3	38	16	0,04 0,05	0,05 0,06	0,059 0,063	0,06 0,08	0,08 0,10
20	3/4	25 26,7	38		0,06 0,06	0,07 0,08	0,08 0,09	0,09 0,10	0,13 0,13
25	1	32 33,4	38	16	0,08 0,08	0,12 0,13	0,13 0,135	0,14 0,14	0,18 0,19
32	1.1/4	38 42,2	48	20	0,11 0,13	0,18 0,21	0,21 0,24	0,23 0,26	0,31 0,35
40	1.1/2	45 48,3	57	24	0,16 0,17	0,26 0,28	0,30 0,32	0,33 0,35	0,44 0,48
50	2	57 60,3	76	32	0,28 0,29	0,45 0,47	0,59 0,61	0,62 0,66	0,95 0,90
65	2.1/2	73 76,1	95	40	0,55 0,57	0,80 0,83	0,96 1,1	1,25 1,31	1,72 1,80
80	3	89	114	47	0,80	1,17	1,6	2,06	2,86
90	3.1/2	101,6	133	55	1,08	1,57	2,1	2,74	3,82
100	4	108 114,3	152	63	1,31 1,39	1,01 2,03	2,65 2,87	3,54 3,76	5,13 5,46	6,27 6,68
125	5	133 141,3 139,7	190	79	2,68 2,82 2,87	3,24 3,45 3,41	4,81 5,12 5,06	6,16 6,54 6,47	8,71 9,25 9,14	11,3 12,0 11,9
150	6	159 168,3 165,2	229	95	3,85 4,10 4,03	4,69 4,96 4,87	6,97 7,38 7,24	9,56 10,1 9,95	14,4 15,3 15,0	18,6 19,8 19,4
200	8	219 216,3	305	126	7,15 7,05	9,65 9,53	16,1 15,9	20,4 20,1	31,0 30,5	43,1 42,5
250	10	273 267,4	381	128	13,7 13,2	16,7 16,3	25,8 24,6	36,2 35,4	57,2 56,2	79,7 77,6
300	12	325 323,9 318,5	457	189	23,0 22,6 22,3	26,1 26,0 25,5	36,1 36,0 35,3	55,7 55,5 56,1	95,2 94,8 92,7	133 133 132
350	14	377 355,6	533	221	30,8 29,0	36,9 34,7	60,2 56,7	83,1 78,2	147 138	202 189
400	16	426 406,4	610	253	41,8 39,9	47,7 45,5	78,0 74,3	122 116	211 201	280 267
450	18	478 457,2	686	284	52,9 50,5	60,3 57,7	87,7 83,8	175 167	301 287	422 403
500	20	529 508	762	316	74,2 71,3	84,9 81,5	146 140	242 232	414 398	577 552
550	22	559	838	347	86,3	98,8	169		307	694
600	24	630 610	914	379	122 118	141 137	209 202	379 367	657 638	951 918
650	26	660	991	410			315
700	28	720 711	1067	442			371 366
750	30	762	1143	473	214	264	421
800	32	820 813	1219	506			484 480	663 657
850	34	864	1295	537			542	742
900	36	920 914	1372	568			612 608	914 908
