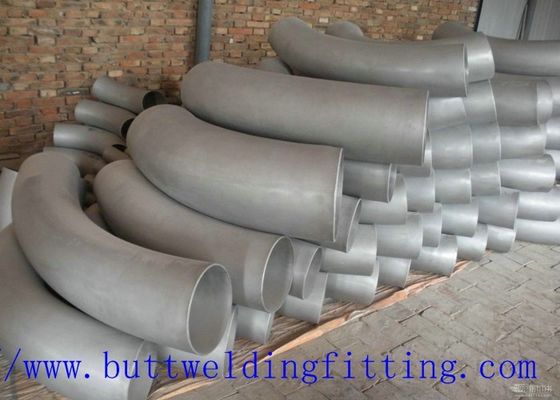

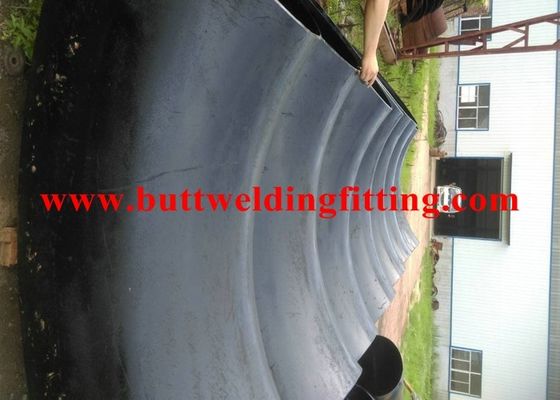

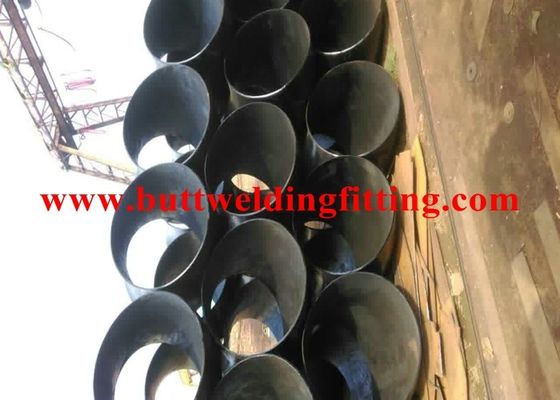

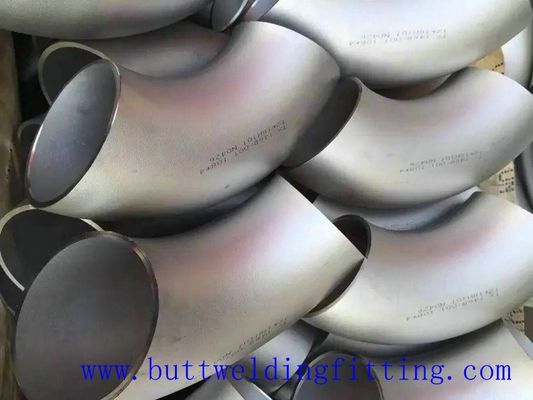

Codo ASTM 304 316L de la soldadura a tope del diámetro grande del acero inoxidable/del acero de carbono

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
Lugar de origen China
Nombre de la marca TOBO
Certificación SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Número de modelo ASTM 304/316L
Cantidad de orden mínima 1PC
Precio Negociable
Detalles de empaquetado CASO O PLATAFORMA DE PLY-WOODEN
Tiempo de entrega 15 días del trabajo
Condiciones de pago T/T, D/P, D/A, Western Union
Capacidad de la fuente 9800000PCS por mes
Datos del producto
Nombre de producto Codo de acero inoxidable Tipo Codo, camiseta, reductor, casquillo, reborde, tubo
Uso Industrial Tecnología Forjado
OD 60.30-610.00m m Tratamiento superficial voladura de arena, balanceo de la arena, voladura de arena
Radio 2.o 3D 5D
Resaltar

codo de 90 grados de acero inoxidable

,

Codo de la soldadura a tope
Deja un mensaje
Descripción de producto

Los codos 90Degree LR del tubo 304/316L del acero inoxidable duplican acabado

El codo del diámetro de Larg es los pedazos de conexión curvados que se unen a longitudes rectas del tubo, comúnmente en un 90° o un ángulo 45°, permitiendo que las obstrucciones sean evitados en la fontanería, la ventilación, la soldadura, y los usos automotrices.
Codos grandes del diámetro
Codos grandes del diámetro

Tamaño:
5" - 62" pulgada, DN15-DN1480
Grueso de pared: Sch5-Sch160 XXS

Material:
Acero de carbono: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY42, 46, 52, 56, 60, 65, 70
Acero de aleación: ASTM A234 WP1, WP12, WP11, WP22, WP5, WP7, WP8, WP91 API5L X42 X52 X56 X60 X65 X70 X80
Acero inoxidable: ASME A403 WP304, 304L, 316, 316L, 310
Estándares: ANSI, ESTRUENDO, JIS, GB, ASTM, JB, SH, YB, SY, HECTOGRAMO, API ASME

Uso:
Petróleo, sustancia química, poder, gas, metalurgia.

Nuestros codos del tubo son ampliamente utilizados en muchas industrias, tales como producción de energía, petróleo, gas natural, sustancias químicas, construcción naval, calefacción, fabricación de papel, metalurgia y así sucesivamente.

codo largo del radio de 45 grados

El acero soleado es fabricante, exportador y proveedor del codo largo del radio de 45 grados. El codo largo del radio de 45 grados manufacturado usando las materias primas del grado superior. La soldadura de extremo codo largo del radio de 45 grados se utiliza para los tubos de comunicación de diversos diámetros y encuentra usos amplios en diversos constructores de las sustancias químicas, de los sectores de la construcción, del papel, del cemento y de la nave.

Hemos adoptado el equipo de producción avanzado para hacer nuestro radio largo el codo de 45 grados (1D D711.2~D1219.2), que puede no sólo mejorar calidad del producto, pero también ahorramos las materias primas.

codo largo del radio de 45 gradosTamaño:
Codo inconsútil: el 1/2 " ~24" DN15~DN600
Codo de la soldadura: 6" ~72" DN150~DN1800

Grueso de pared:
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Grueso de pared máximo: 200m m

Materiales
Acero de carbono: ASTM/ASME A234 WPB-WPC
Acero de aleación: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Acero inoxidable: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Acero de la baja temperatura: ASTM/ASME A402 WPL 3-WPL 6
Acero del alto rendimiento: ASTM/ASME A860 WPHY 42-46-52-60-65-70

Estándares
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
SP 43-2008 DEL SP 75-2008 MSS DE MSS
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR N-F UN 49-289-1990 AFNOR N-F UN 49-170-1-1999 AFNOR N-F UN 49-170-2-2009 AFNOR N-F UN 49-170-3-2009 AFNOR N-F A 49-170-4-2009 ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

Procesos industriales
Doblez, el exprimir, el presionar, el forjar, el trabajar a máquina y más

Industrias servidas
Nuestros codos del tubo son ampliamente utilizados en muchas industrias, tales como producción de energía, petróleo, gas natural, sustancias químicas, construcción naval, calefacción, fabricación de papel, metalurgia y así sucesivamente.

Soldadura de extremo de ASME B16.9 dimensiones largas del codo del radio de 45 grados

Soldadura de extremo de ASME B16.9 dimensiones del codo del radio del cortocircuito de 45 grados

NPS O.D.
D		 90 grados
Radio largo
Centro-a-fin
A		 45 grados
Radio largo
Centro-a-fin
B		 90 grados
3D
Centro-a-fin
A		 45 grados
3D
Centro-a-fin
B
el 1/2 21,3 38 16 - -
3/4 26,7 38 19 57 24
1 33,4 38 22 76 31
1 ¼ 42,2 48 25 95 39
1 ½ 48,3 57 29 114 47
2 60,3 76 35 152 63
½ 2 73 95 44 190 79
3 88,9 114 51 229 95
½ 3 101,6 133 57 267 111
4 114,3 152 64 305 127
5 141,3 190 79 381 157
6 168,3 229 95 457 189
8 219,1 305 127 610 252
10 273 381 159 762 316
12 323,8 457 190 914 378
14 355,6 533 222 1067 441
16 406,4 610 254 1219 505
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 964
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516

Tolerancia dimensional del codo largo del radio de ASME B16.9 45°

TOLERANCIAS DIMENSIONALES - CODOS
Para todas las colocaciones Codos 90/45 grado Devoluciones 180°
Tamaño nominal (NPS) del tubo Ø exterior
en el cartabón		 Ø interior
en el extremo		 Grueso de pared
t/T1		 Centro para terminar oscuro. A-B-C-M Centro para centrar oscuro.
O		 De nuevo a la cara oscuro.
K		 Alinee ment de extremos
U
el 1/2 los 2 1/2 1 0,8 No 2 7 7 1
3 los 3 1/2 1 1,6 menos 2 7 7 1
4 +2 -1 1,6 que 2 7 7 1
5 6 +3 -1 1,6 el 87,50% 2 7 7 1
8 2 1,6 del nominal 2 7 7 1
10 +4 -3 3,2 tickness 2 7 7 2
12 18 +4 -3 3,2 3 10 7 2
20 un 24 +6 -5 4,8 3 10 7 2
26 30 +7 -5 4,8 3 ..... ..... .....
32 48 +7 -5 4,8 5 ..... ..... .....

Tolerancias de la oblicuidad
ND Máximo de ángulo Máximo del avión
Q P
el 1/2 4 1 2
5 8 2 4
10 12 3 5
14 16 3 7
18 un 24 4 10
26 30 5 10
32 42 5 13
44 48 5 20
