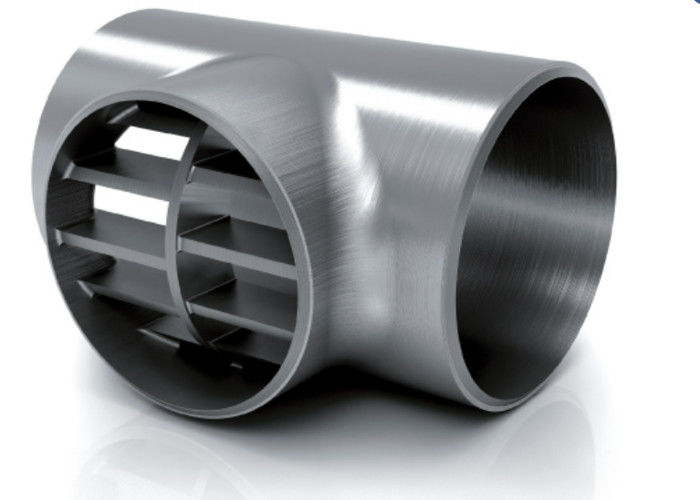

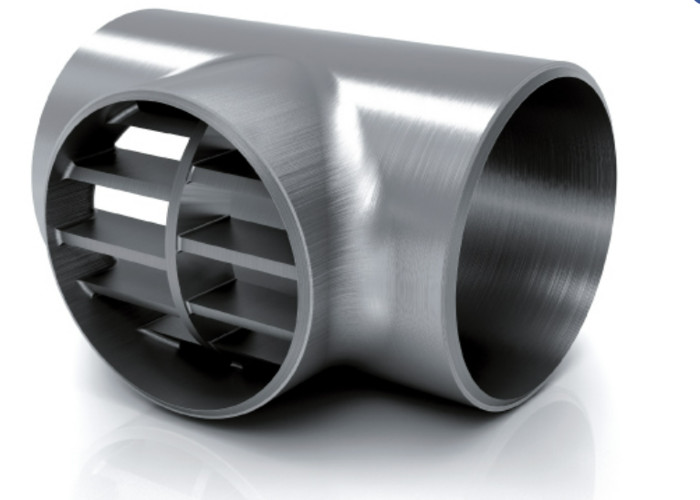

Una camiseta obstruida es una camiseta o cualquier colocación con una rama usada en tuberías que pigged y tiene una barra de la restricción soldó con autógena internamente evitar que el cerdo viaje abajo de una conexión de rama.

Consideraciones del diseño para la camiseta obstruida

La camiseta obstruida será utilizada cuando hay un requisito para pigging. Así, muchos de sus usos se pueden encontrar en la tubería o en el campo submarino.

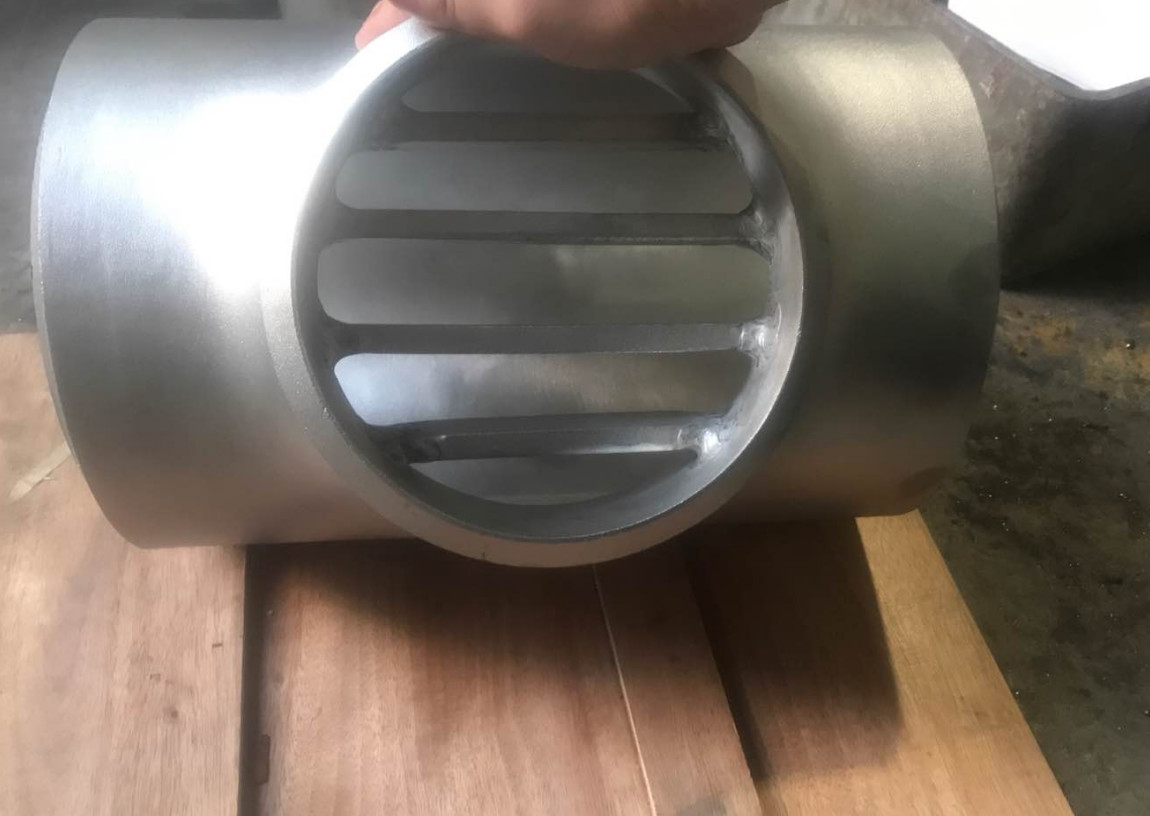

Las placas de la barra que soldaron con autógena internamente en la rama son evitar el cerdo de la dirección cambiante o conseguir pegadas en el mercado de la rama.

El diseño de las placas de la barra debe estar en la suficiente cantidad, grueso y espaciado adecuadamente para asegurar la suavidad para que el cerdo corra con el tubo principal, y al mismo tiempo no afectar al flujo que fue significado para atravesar la rama. La práctica normal es asegurarse de que no es la abertura en la tubería de la rama después de barras dirigidas más el de 40% del área principal de la tubería.

El tamaño de las barras en la conexión de rama tiene que ser bastante pequeño no restringir el flujo pero bastante grande para sostener la presión del flujo.

Para asegurar la suavidad, las placas de la barra tienen que ser una rutina para adaptarse a la curvatura de la rama. Cualesquiera filos, salpicones y burs se requieren para ser quitados. Esta suavidad del proceso pigging es importante proteger el sensor del cerdo contra daño.

Refiera a Shell DEP 31.40.10.13 - cuadro 4 de la GEN arriba; la cantidad de las placas de la barra comienza con dos (2) pedazos y aumentos como la identificación del aumento de la rama.

Las placas de la barra serán idealmente equidistantes.

Para una camiseta más grande (pulgadas de la talla 14 y arriba), habrá una placa del puente en el centro para apoyar la tiesura de la barra al conseguir golpeado por el cerdo.

El material de las placas de la barra de uso general lo mismo que el material de la camiseta para la soldabilidad.

El costumbre es evitar la soldadura de la guía que las barras directamente en la alto-tensión concentraron las áreas del cuello de la protuberancia. Los extremos de la barra se deben trabajar a máquina para caber la rama.

Las reparaciones de la soldadura en el metal de padre se prohíben.
