Lugar de origen: | CHINA |
---|---|
Nombre de la marca: | TOBO |
Certificación: | ISO |
Número de modelo: | Uns S31803 |
Cantidad de orden mínima: | PC 1 |
Precio: | 1.2USD |
Detalles de empaquetado: | Cajas de madera de la madera contrachapada |
Tiempo de entrega: | días 7work |
Condiciones de pago: | T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 30000pcs |
Nombre: | Camiseta obstruida | Material: | Uns S31803 |
---|---|---|---|
Estándar: | ASTM A815 | Tamaño: | DN200 |
Grueso: | SCH40S | MOQ: | 1pcs |
Alta luz: | Camiseta de acero inoxidable obstruida,Camiseta de acero inoxidable DN200,Colocación obstruida Buttweld de la camiseta |

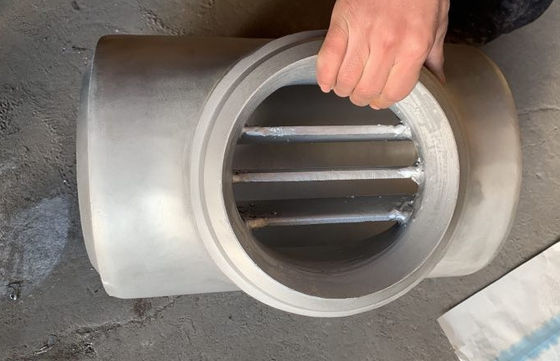

CAMISETA OBSTRUIDA ASTM A815 WP UNS S31803 DN200 SCH40S
Los extremos de todas las colocaciones buttweld se biselan, excediendo grueso de pared 4 milímetros para el acero inoxidable austenítico, o 5 milímetros para el acero inoxidable ferrítico. La forma del cartabón dependiendo del grueso de pared real. Este los extremos biselados son necesarios poder hacer una “soldadura de extremo”.
Cartabón de soldadura acc.to ASME/ANSI B16.9 y ASME/ANSI B16.28

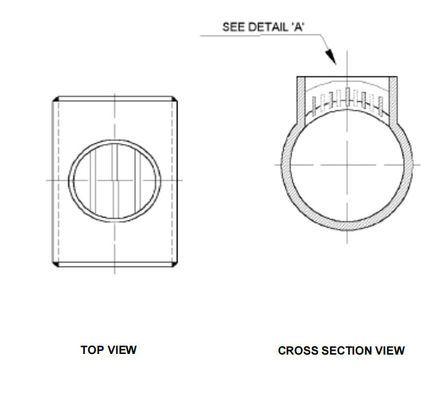

Consideraciones del diseño para la camiseta obstruida
La camiseta obstruida será utilizada cuando hay un requisito para pigging. Así, muchos de sus usos se pueden encontrar en la tubería o en el campo submarino.
Las placas de la barra que soldaron con autógena internamente en la rama son evitar el cerdo de la dirección cambiante o conseguir pegadas en el mercado de la rama.
El diseño de las placas de la barra debe estar en la suficiente cantidad, grueso y espaciado adecuadamente para asegurar la suavidad para que el cerdo corra con el tubo principal, y al mismo tiempo no afectar al flujo que fue significado para atravesar la rama. La práctica normal es asegurarse de que no es la abertura en la tubería de la rama después de barras dirigidas más el de 40% del área principal de la tubería.
El tamaño de las barras en la conexión de rama tiene que ser bastante pequeño no restringir el flujo pero bastante grande para sostener la presión del flujo.
Para asegurar la suavidad, las placas de la barra tienen que ser una rutina para adaptarse a la curvatura de la rama. Cualesquiera filos, salpicones y burs se requieren para ser quitados. Esta suavidad del proceso pigging es importante proteger el sensor del cerdo contra daño.
Refiera a Shell DEP 31.40.10.13 - cuadro 4 de la GEN arriba; la cantidad de las placas de la barra comienza con dos (2) pedazos y aumentos como la identificación del aumento de la rama.
Las placas de la barra serán idealmente equidistantes.
Para una camiseta más grande (pulgadas de la talla 14 y arriba), habrá una placa del puente en el centro para apoyar la tiesura de la barra al conseguir golpeado por el cerdo.
El material de las placas de la barra de uso general lo mismo que el material de la camiseta para la soldabilidad.
El costumbre es evitar la soldadura de la guía que las barras directamente en la alto-tensión concentraron las áreas del cuello de la protuberancia. Los extremos de la barra se deben trabajar a máquina para caber la rama.
Las reparaciones de la soldadura en el metal de padre se prohíben.
Parámetro | Camiseta | Camiseta obstruida |
Definición | Instalación de tuberías estándar | Un tipo especial de componente de tubería |
Fabricación | Generalmente por la protuberancia o la forja | Fabricado sobre todo |
Uso | Utilizado en la tubería y la ingeniería de la tubería | utilizado en la ingeniería de la tubería cerca del lanzador/del receptor del cerdo |
Código/estándar del diseño | SP 75 DE ASME B 16.9/MSS | Shell DEP 31.40.10.13 - GEN o ISO 15590-2 |
Cantidad de la producción | Gran escala en bulto | Pequeñas cantidades selectas (por encargo) |
Coste | Más barato | Más costosa de la camiseta normal |
TRENZADO JUNTA CON TE EL MATERIAL Y GRADOS:
Camisetas obstruidas de acero inoxidables:
ASTM A403 WP 304/304L/304H/316/316L/317/317L/321/310/347/904L
Camisetas obstruidas de acero de carbono:
ASTM A234 WPB/A420 WPL3/A420 WPL6/MSS-SP-75 WPHY 42/46/52/56/60/65/70
El acero de aleación obstruyó camisetas:
ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91
La aleación de níquel obstruyó camisetas:
SB de ASTM/de ASME 336 UNS 2200 (níquel 200), UNS 2201 (níquel 201), UNS 4400 (Monel 400), UNS 8020 (aleación 20/20 CB 3, UNS 8825 Inconel (825), UNS 6600 (Inconel 600), UNS 6601 (Inconel 601), UNS 6625 (Inconel 625), UNS 10276 (Hastelloy C 276)
El duplex y el acero a dos caras estupendo obstruyeron camisetas:
ASTM A815, ASME SA815 UNS NO S31803, S32205. No. 1,4462 de Werkstoff
Tipo | Camiseta igual del ANSI B16.9 ASTM A403 WP316L |
Tamaño | El 1/2 inconsútil” a 48" soldado con autógena a 72" |
Grueso de pared | Sch5S-Sch160, XS, XXS |
Estándares | ANSI, ASTM, estruendo, JIS, BS, ISO, GB, enviando y dirigiendo, Y hectogramo etc |
Material |
Acero inoxidable: ASTM A403 WP304, 304L, 310, 316, 316L, etc Acero de carbono: ASTM A234 WPB, WPC ASTM A105 WPHY 42, etc Acero de aleación: Baja temperatura de ASTM A234 WP1, del etc: ASTM A420 WPL 1, etc Duplex y acero a dos caras estupendo: ASTM A815 UNS S31803/S32205/S32750/S32760/S32550 |
Tratamiento superficial | Balanceo de la arena, voladura de arena, limpieza ácida. |
Embalaje | Caso de madera, plataforma o como requisito de clientes |
Usos |
Petróleo, sustancia química, poder, gas, metalurgia, construcción naval, construcción, etc |
