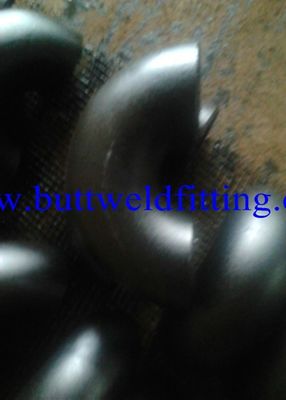

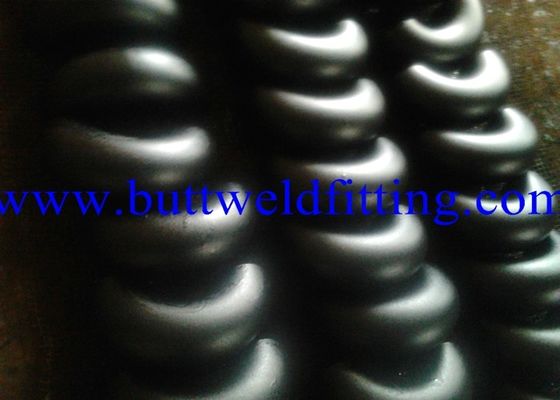

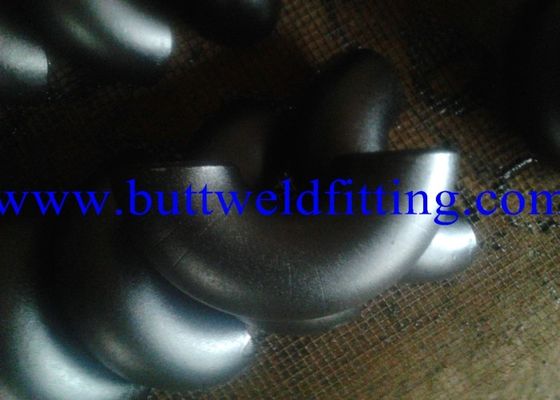

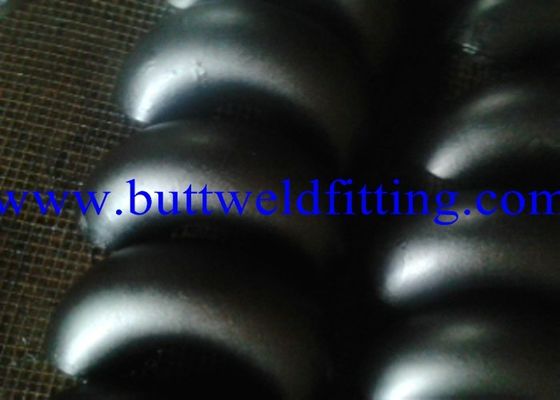

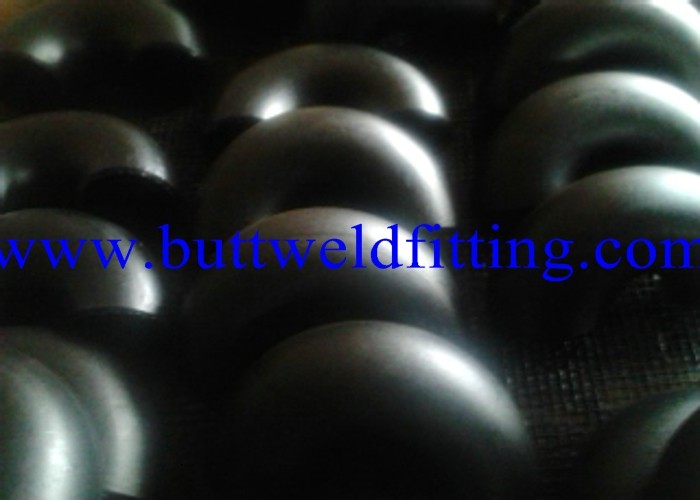

Las colocaciones de la soldadura de extremo de ASTM A234 WPB WPL9 codean, extremo del trozo, casquillo de extremo de tubo

Las colocaciones de la soldadura de extremo de ASTM A234 WPB WPL9 codean, extremo del trozo, casquillo de extremo de tubo

ASTM A420/A420M-00

Grado	Composición, %
	C	Manganeso	P	S	Si	Ni	Cu	Cr	MES	V	NOTA
WPL 6(1) (2)	0,30	0.60-1.35	0,035	0,040	0.15-0.30	0,40	0,40	0,30	0,12	0,08	0,02
WPL9	0,20	0.40-1.06	0,030	0,030	-	1.60-2.24	0.75-1.25	-	-	-	-

NOTA GENERAL:
Todos los valores son máximos salvo indicación contraria.

NOTAS: (1) para cada reducción de 0,01% C debajo de 0,30%, un aumento de 0,05% manganesos sobre 1,06% será permitido, hasta un máximo de 1,35%. (2) las colocaciones hechas de forjas pueden tener manganeso máximo 1,35%.

Requisitos extensibles	WPL6	WPL9
Resistencia a la tensión, minuto, ksi [MPa]	60-85 [415-585]	63-88 [435-610]
Fuerza de producción, minuto, ksi [MPa]	35 [240]	46 [315]

	Grueso de pared		Requisitos del alargamiento
	en	milímetro	Longitudinal		Transversal
			WPL6	WPL9	WPL6	WPL9
Espécimen redondo estándar, o pequeño espécimen proporcional, % mínimo en 4D			22	20	12	-
Espécimen rectangular para el grueso de pared los 0.312in [7.94m m] y encima, y para todos los pequeños tamaños probados en la sección completa; % mínimos en los 2in [50m m]	³ 0,312	³ 7,94	30	28	16,5	18
Espécimen rectangular para el grueso de pared menos los de 0.312in [7.94m m]; % mínimos en 2 en [50m m] espécimen ancho (de los 0.5in [12.7m m])	0,281	7,14	28,5	26,5	15,5	17,0
	0,250	6,35	27,0	25,0	14,5	16,0
	0,219	5,56	25,5	23,5	-	-
	0,188	4,76	24,0	22,0	-	-
	0,156	3,97	22,5	20,5	-	-
	0,125	3,17	21,0	19,0	-	-
	0,094	2,38	19,5	17,5	-	-
	0,062	1,59	18,0	16,0	-	-

Donde el grueso de pared miente entre dos valores arriba, el valor mínimo del alargamiento es determinado por las ecuaciones siguientes:
WPL6 WPL9
E=48t+15.00 longitudinal E=48t+13.00
E=32t+6.50 transversal E=32t+8.00
E = alargamiento en los 2in [50m m], %
t = grueso real del espécimen, en [milímetros]

Nuestra serie de productos:

1). Codo (45° el 90° 180°, SR/LR)

2). Camiseta (camiseta de reductor igual de la te)

3). Reductor (reductor concéntrico/reductor excéntrico)

4). Casquillo

5). Reborde (TAN reborde del reborde WN/reborde ciego)

5). Y algunos otros productos del tubo en diverso grado material, acero de carbono/acero inoxidable del acero de aleación.

Tamaño: 1/2” - 72"

Grueso: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH60, XS, SCH80, XXS, SCH100, SCH120, SCH140, SCH160

Estándar: ANSI B 16.9/ANSI B16.28/MSS SP43/MSS P75/JIS2311/JIS 2312/JIS2313/DIN2615 /GB-12459/GB-T13401, Gost17375

Material:

Productos/material		El codo, camiseta, reductores, reborde, casquillo, instala tubos el acero inoxidable codo de 90 grados
Acero de carbono	América	ASTM A234 WPB WPC A105 A106 A53 A283-D API5L B A671-CC-70 A515-50 A135-A A179-C A214-C A192 A226 A315-B A178-C A210-A
	Europa	ST33 ST37 ST37-2 ST35.8 ST42 ST42-2 ST45-8 ST45-4
Lowcarbonsteel	América	A420 WPL6 A350LF2 A333 Gr6 A671-CC-60 A516-60 A333-3.4 A334-3.4 A333-8 A334-8 A210-C A333-1.6 A333-7.9 A334-1.6 A334-7.9
	Europa	St52.4 St52 TTSt35N 10Ni14 X8Ni9
Linepipe		MSS SP75	WPYH42	A694	F42	API5L	X42	API5L (DSW)	X42
			WPYH46		F46		X46		X46
			WPYH52		F52		X52		X52
			WPYH56		F56		X56		X56
			WPYH60		F60		X60		X60
			WPYH65		F65		X65		X65
			WPYH70		F70		X70		X70
Acero de aleación	América	A369-FP1 A369-FP2 A250-T1 A209-T1 A213-T2 A213-T9 A213-T12 A199-T11 A199-T22 A335-P1 A335-P2 A335-P5 A335-P11 A335-P12 A335-P22 A335-P91 A335-P92
	Europa	15Mo3 13CrMo44 10CrMo910 12CrMo195
Acero inoxidable	América	A553-Gr. Ⅰ. Ⅱ A353 A320-405 A320-410S A320-403 A320-430 A320-304 A320-302 A320-321 A320-316 A320-317 A320-304L A320-316L A320-317L A320-347 A320-310
	Europa	X8Ni9 X7Cr13 X10Cr13 X8Cr17 X5CrNi189 X10CrNiTi189 X2CrNi189 X2CrNiMo1810 X10CrNiNb189

Tratamiento superficial:

1) acero de carbono: Tiro arruinado, pintura negra, aceite a prueba de herrumbre, aceite transparente, eléctrico galvanizando, la galvanización caliente

2)Acero de aleación: Tiro arruinado, pintura negra, aceite a prueba de herrumbre, aceite transparente, eléctrico galvanizando, la galvanización caliente

3)Acero inoxidable: Pulido

Campos del uso: Industria de /Power de la industria de /Petroleum de la industria química/industria metalúrgica de /Ship-building de la industria/del sector de la construcción

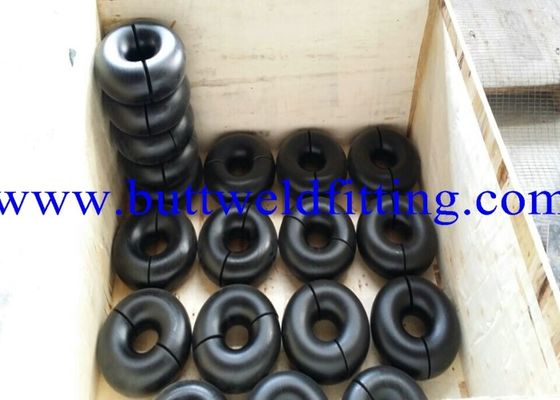

El embalar: cajas de la madera contrachapada, plataformas, bolsos de nylon o según los requisitos de clientes

Equipo: Presione la máquina, máquina de la curva, empujando la máquina, máquina de Grooveing, diga con excesiva efusión arenoso, etc

Prueba: espectrómetro directo de la lectura, prueba hidrostática, detector del defecto de la radiografía, detector ultrasónico del defecto, inspección de la partícula de Magentic, etc
