¿Qué es una almohadilla de refuerzo?

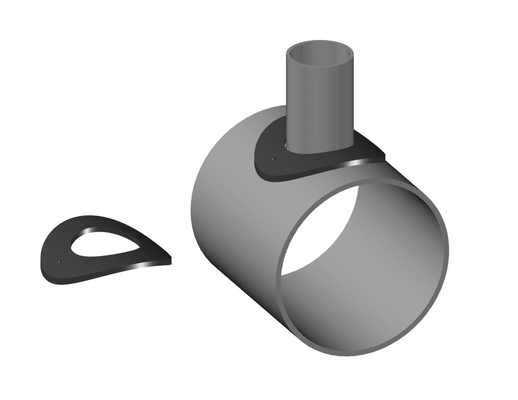

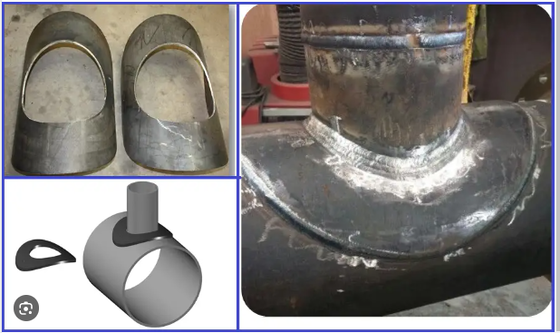

La almohadilla de refuerzo o RePAD o almohadilla RF (Fig. 1) es una almohadilla en forma de donut que rodea la rama de una unión de rama para añadir resistencia a la unión. Se asemeja a una arandela metálica redonda que ha sido doblada para adaptarse a la curvatura de la tubería.

Con el aumento del tamaño de la tubería, el costo de los accesorios de conexión de rama aumenta. A veces, dichos accesorios no están fácilmente disponibles como piezas estándar. Por lo tanto, es un método estándar para fabricar la T cortando un agujero en el colector y soldando la rama en la tubería. Pero la sección donde se perfora la tubería recta se convierte en una sección débil debido a la presencia de ese agujero. Por lo tanto, para manejar la presión y reducir la concentración de tensiones en esa región, el espesor se incrementa localmente en forma de almohadilla de refuerzo o almohadilla RF. Una situación similar surge para las conexiones de boquillas de recipientes a presión. Para aumentar la capacidad de carga de presión y carga de las boquillas del equipo, se sueldan almohadillas RF. Estas almohadillas de refuerzo proporcionan resistencia y capacidad adicionales a la tubería.

Material

Acero al carbono, acero inoxidable, acero aleado, acero inoxidable dúplex, acero aleado de níquel

Acero al carbono

ASTM A234 WPB, WPC;

Acero inoxidable

304/SUS304/UNS S30400/1.4301

304L/UNS S30403/1.4306;

304H/UNS S30409/1.4948;

Características de diseño de la almohadilla RF

Normalmente, el espesor máximo que se utiliza en las empresas de ingeniería como espesor de la almohadilla de refuerzo es 1.5 veces el espesor de la tubería principal. La práctica estándar es utilizar el mismo espesor que la tubería principal.

El material de refuerzo debe ser compatible con el material de la tubería principal y de la rama. Normalmente se utiliza el mismo material que la tubería colectora como almohadilla RF.

La cláusula 328.5.4.g de ASME B31.3 menciona que las almohadillas de refuerzo y las sillas deben tener un buen ajuste con las partes a las que están unidas.

Se debe proporcionar un orificio de ventilación en el lateral (no en la entrepierna) de cualquier almohadilla o silla para revelar fugas en la soldadura entre la rama y el conducto y para permitir la ventilación durante la soldadura y el tratamiento térmico. Normalmente se proporcionan 2 orificios de ventilación que deben sellarse con mástico o gel de silicona para restringir el flujo de agua dentro de la almohadilla RF. Los orificios de ventilación también se conocen como orificios de goteo o orificios de prueba. El tamaño normal del orificio de goteo es de 6 mm. Si la almohadilla de refuerzo está hecha de múltiples cortes de tubería, se debe proporcionar un orificio de ventilación en cada pieza cortada.

Una almohadilla o silla puede estar hecha de más de una pieza si las juntas entre las piezas tienen una resistencia equivalente al metal base de la almohadilla o silla, y si cada pieza tiene un orificio de ventilación.

Símbolo de almohadilla de refuerzo en dibujos

La Fig. 2 muestra el símbolo normal de almohadilla RF que se utiliza en los dibujos de tuberías.

Fig. 2: Símbolo de almohadilla de refuerzo

La almohadilla de refuerzo es un anillo cortado de una placa de acero que tiene un agujero en el centro igual al diámetro exterior de la conexión de rama. Se desliza sobre la tubería de rama antes de que la tubería de rama se suelde al colector. Una vez que la rama se ha soldado al colector, la almohadilla de refuerzo se desliza por la rama para cubrir la conexión soldada. Luego, la almohadilla de refuerzo se suelda tanto a la rama como al colector.
