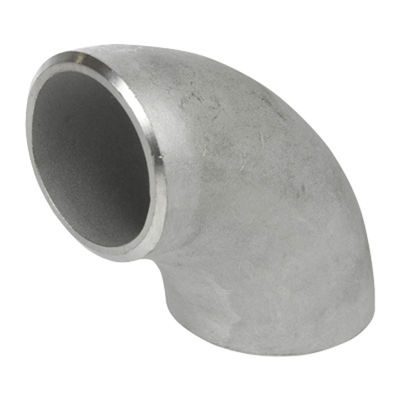

Accesorios de tubería para soldadura a tope, codo de CuNi 90D LR ASTM B466 UNS C70600 ASME B16.9

Los componentes de las tuberías de soldadura por extremo CuNi Elbow 90D LR ASTM B466 UNS C70600 ASME B16.9

1Descripción del producto

Este producto es un codo de soldadura con extremo de 90 grados de radio largo (LR) fabricado conEl número de unidades de producción(CuNi 90/10) de acuerdo con elLas demás partidasySe aplican las siguientes condiciones:9las normasEl diseño LR presenta un radio de curvatura igual a1.5 veces el diámetro del tubo (R = 1,5D), garantizando un flujo fluido sin problemas con una pérdida de presión mínimaEl CuNi 90/10 es una aleación de cobre-níquel de solución sólida con una estructura de fase alfa, que ofrece un excelente equilibrio de resistencia a la corrosión, resistencia y rentabilidad..

2Parámetros clave del producto

3. Aplicación / Uso

Este codo LR de 90° es ideal para sistemas exigentes de agua de mar y fluidos corrosivos:

• Construcción naval y naval: Sistemas de refrigeración de agua de mar, sistemas de agua de incendio, líneas de lastre, sistemas de calado

• Petróleo y gas en alta mar: Plataformas de producción, tuberías submarinas, unidades FPSO

• Instalaciones de desalinización: Admisión de agua de mar, líneas de alimentación por ósmosis inversa, descarga de salmuera

• Generación de energía: Sistemas de refrigeración por condensador, tuberías de agua circulante

• Procesamiento químico: Sistemas de manipulación de fluidos corrosivos

4Ventajas

• Resistencia a la corrosión superior: Resistencia excepcional al agua de mar, a los agujeros, a la corrosión de las grietas y a la corrosión por tensión; forma una película protectora de óxido que mejora con el tiempo de servicio

• Resistencia a la contaminación biológica: Resiste naturalmente el crecimiento biológico marino; la liberación de iones de cobre retarda el asentamiento del organismo

• Eficacia en cuanto a costes: Un menor contenido de níquel proporciona un ahorro significativo en los costes de los materiales en comparación con el C71500

• Excelente capacidad de soldadura: No hay transformación de fase durante la soldadura; mantiene la resistencia a la corrosión

• Diseño de radio largo: R=1.5D garantiza un flujo suave y una menor turbulencia

5. Funciones

El codo LR de 90 ° cambia la dirección del flujo de fluido dentro de un sistema de tuberías en 90 grados con una caída de presión mínima, gracias al diseño de largo radio que reduce la resistencia al flujo y la turbulencia.

6. Instrucciones de instalación

1. Preparación: Desengrase y limpie los extremos de las tuberías y las zonas de soldadura del codo con solvente aprobado para eliminar el aceite, la grasa y la oxidación..

2. Preparación del borde: Para el espesor de la pared ≥ 3 mm, preparar una ranura en V con ángulo de inclusión de 60-75°.

3. Alineación: Alinear con precisión el codo con las tuberías de conexión; las soldaduras deben mantenerse mínimas y limpiarse a fondo.

4. Saldado: Utilice el proceso TIG (GTAW) conEl cable de relleno ERCuNi(AWS A5.7) Blindaje: 100% de argón puro;Se requiere una limpieza posteriorMantenga una longitud de arco corta y utilice la técnica de las cuentas de cuerda.

5. Después de la soldadura: Permitir el flujo de gas sobre la soldadura después de su finalización; no se requiere tratamiento térmico posterior a la soldadura.

7Las precauciones

• La limpieza: Requiere un mayor grado de limpieza que el acero; utiliza herramientas de acero inoxidable dedicadas

• Control de la temperatura: La temperatura de las entradas no debe exceder de 120°C; precalentamiento a ~25°C en condiciones frías/húmedas

• Sensibilidad al cráter: Utilice el dispositivo de pendiente descendente para evitar grietas en el cráter; corte de corriente cónica en las paradas

• No hay nitrógeno: No debe utilizarse como gas de retrolimpieza

8Envío y Entrega

• Tiempo de entrega estándar:10 ¢ 100 díasDependiendo de la cantidad del pedido y de las especificaciones.

9Condiciones de pago

• Los métodos internacionales comunes incluyen:T/T (transferencia telegráfica)yL/C a vista (Carta de crédito) .

10Embalaje

• Los productos están envasados de forma seguraCajas de madera contrachapadao bienCajas de maderapara garantizar el transporte seguro.

11- Política de garantía y devolución

• Todos los productos son sometidos a una inspección de calidad 100% estricta antes del envío.

• En caso de problemas de calidad, conservar el embalaje original y proporcionar las fotografías pertinentes o los informes de inspección de terceros.

• Las condiciones específicas de devolución, cambio y garantía están sujetas al acuerdo final del contrato de venta.

Preguntas frecuentes

1¿ Es usted una empresa comercial o un fabricante?
Somos fabricantes, pueden ver la certificación.
2¿Cuánto tiempo tiene para entregar?
Generalmente son 5-10 días si las mercancías están en stock. o son 15-20 días si las mercancías no están en stock, es según la cantidad.
3¿ Proporciona muestras? ¿ Es gratis o extra?
Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
4¿ Cuáles son sus términos de pago?
Pago <=1000USD, 100% por adelantado. Pago>=1000USD, 50% T/T por adelantado, saldo antes del envío.
