Los componentes de las tuberías de soldadura por trasero CuNi Cross ASTM B466 UNS C70600 ASME B16.9

  • Butt-welding Pipe Fittings CuNi Cross ASTM B466 UNS C70600 ASME B16.9
Lugar de origen Shangai, China
Nombre de la marca TOBO
Certificación ISO/TUV/SGS
Número de modelo Colocación de la soldadura a tope
Cantidad de orden mínima 1 pieza
Precio Negociable
Detalles de empaquetado Paquete de envío estándar
Tiempo de entrega 15-30 días de trabajo
Condiciones de pago T/T, Unión Occidental
Capacidad de la fuente 10 toneladas/mes
Datos del producto
Número de acero 1.0402 Técnica Falsificado
Superficie pintura negra, aceite a prueba de herrumbre, Formularios Codo, camiseta, reductor, casquillo, Stub Ends
Tolerancias Se aplican las siguientes condiciones:9 Resistencia a la corrosión Alta resistencia dependiendo del grado del material
Estándar ASME/ANSI B16.9, ASME B16.25, MSS-SP-75 Certificaciones Las condiciones de los certificados y certificados de conformidad con el artículo 4, apartado 1, del
Método de instalación Soldadura con técnica de unión a tope Pruebas Radiográfico, Ultrasónico, Hidrostático
Estándar de diseño Las condiciones de ensayo de las pruebas de ensayo de los productos de ensayo de los productos de en Función Bloqueo rápido
Diámetro exterior Entre 6 y 813 mm Espesor de pared Anejo 10 al Anejo XXS
Material Acero al carbono, acero inoxidable, acero de aleación
Resaltar

Las demás piezas de acero

,

Accesorios para tuberías ASTM B466

,

Los demás componentes de las instalaciones de soldadura
Deja un mensaje
Descripción de producto

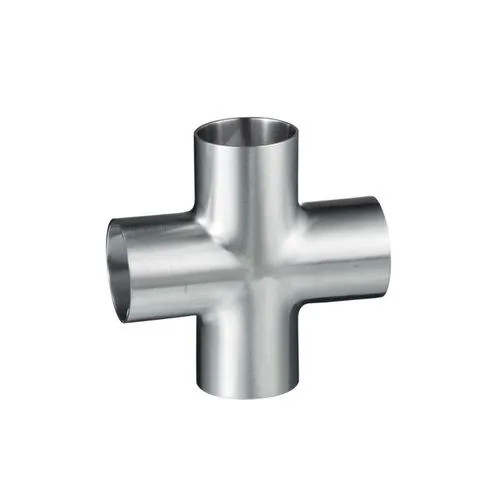

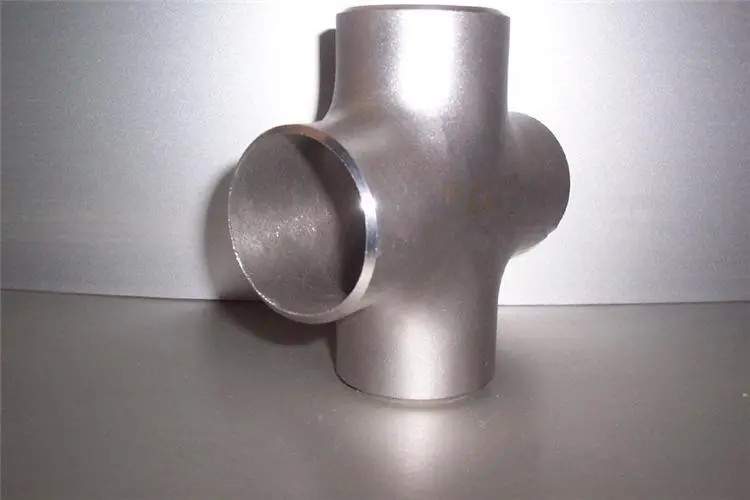

Accesorios de tubería para soldadura a tope, Cruz de CuNi ASTM B466 UNS C70600 ASME B16.9

1. Descripción del producto

Este producto es un accesorio de cruz para soldadura a tope fabricado en UNS C70600 (aleación de cobre-níquel 90/10) de acuerdo con las normas ASTM B466L/C a la vista (Carta de crédito)ASME B16.9 . También conocida como CuNi 90/10 o Werkstoff Nr. 2.0872, esta aleación se compone de aproximadamente 90% de cobre y 10% de níquel con pequeñas adiciones de hierro y manganeso para mejorar sus propiedades. La cruz presenta cuatro puertos dispuestos en ángulos de 90 grados, diseñados para una conexión permanente por soldadura a tope en sistemas de tuberías exigentes.2. Parámetros clave del producto

Parámetro



Detalles / Rango Estándar dimensional
ASME B16.9, ASME B16.28, MSS-SP-43 Estándar de material
ASTM B466 / ASME SB466 Grado del material
UNS C70600 (CuNi 90/10 / 2.0872) Tipo
Cruz igual (cuatro puertos iguales) Rango de tamaño
Sin costura: 1/2" – 10"; Soldado: 1/2" – 48" Espesor de pared
SCH10, SCH40, SCH80, SCH160, etc. Conexión de extremo
Extremos para soldadura a tope (biselados para soldar) Comp. Química (Cu/Ni/Fe/Mn)
88.6% min / 9.0-11.0% / 1.0-1.8% / 1.0% max Resistencia a la tracción
~345 MPa (50,000 psi) Límite elástico (0.2%)
~105–125 MPa (15,000–20,000 psi) Elongación
30% min Densidad
~8.94 g/cm³ 3. Aplicación / Uso

Esta cruz es ideal para sistemas de agua de mar y fluidos corrosivos que requieren distribución de flujo multidireccional

:Marina y construcción naval

  • : Sistemas de refrigeración de agua de mar, líneas de agua contra incendios, sistemas de lastrePetróleo y gas en alta mar

  • : Sistemas de inyección de agua de mar, intercambiadores de calorPlantas de desalinización

  • : Tuberías de alimentación de RO de alta presión, descarga de salmueraGeneración de energía

  • : Sistemas de refrigeración de condensadores, circulación de agua de mar en plantas nuclearesProcesamiento químico

  • : Sistemas de manejo de fluidos corrosivos4. Ventajas

Resistencia superior a la corrosión

  • : Excepcional resistencia al agua de mar, picaduras, corrosión en rendijas y agrietamiento por corrosión bajo tensiónResistencia a la bioincrustación

  • : Forma una capa de óxido protectora que resiste el crecimiento biológico marinoExcelente soldabilidad

  • : Sin transformación de fase durante la soldadura; mantiene la resistencia a la corrosiónRentable

  • : Ofrece un equilibrio favorable de rendimiento y costo en comparación con aleaciones de níquel más altasMúltiples trayectorias de flujo

  • : El diseño de cuatro puertos permite la distribución o combinación de fluidos en redes de tuberías complejas5. Funciones

La cruz conecta cuatro secciones de tubería en una configuración cruciforme, lo que permite dividir el fluido de una entrada única en tres salidas de ramificación, o combinarlo desde múltiples entradas en una salida

. Proporciona un punto de unión permanente y a prueba de fugas con los cuatro puertos de igual diámetro, facilitando la distribución del flujo multidireccional en los sistemas de tuberías.6. Instrucciones de instalación

Preparación

  1. : Desengrasar y limpiar los extremos de la tubería, las áreas de soldadura de la cruz y el metal de aporte de aceite, grasa y oxidaciónAlineación

  2. : Alinear con precisión la cruz con las cuatro tuberías de conexión asegurando un ajuste adecuadoSoldadura

  3. : Utilizar TIG (GTAW) o el proceso de soldadura adecuado con metal de aporte compatible. Se requiere gas de protección para evitar la oxidaciónLimpieza post-soldadura

  4. : Limpiar con cepillo de acero inoxidable para dejar un acabado brillante; no se requiere tratamiento térmico post-soldadura7. Precauciones

Limpieza

  • : Requiere un mayor grado de limpieza que para la fabricación de aceroLímite de temperatura

  • : Para servicio de corrosión acuosa, limitar a aproximadamente 470 °C; verificar las condiciones del sistemaProcedimiento de soldadura

  • : Utilizar procedimientos adecuados con protección de gas inerte para evitar la contaminaciónTipo de rosca

  • : Si aplica, verificar la compatibilidad de la rosca según la especificación del sistema8. Envío y entrega

El tiempo de entrega estándar suele ser de

  • 15–30 días, sujeto a la cantidad del pedido, el tamaño y la disponibilidad de las especificaciones9. Condiciones de pago

Los métodos de pago internacionales comunes incluyen

  • T/T (Transferencia telegráfica) y L/C a la vista (Carta de crédito)10. Embalaje

Los productos se embalan de forma segura en

  • cajas de madera contrachapada o cajones de madera con plástico de burbujas y acolchado interno para garantizar un transporte seguro11. Política de posventa / Devolución y garantía

Todos los productos se someten a una estricta inspección de calidad antes del envío, con certificados de prueba de molino (EN 10204 3.1/3.2) disponibles

  • En caso de problemas de calidad, conserve el embalaje original y proporcione fotos relevantes o informes de inspección de terceros

  • Los términos específicos de devolución, cambio y garantía están sujetos al acuerdo del contrato de venta final.

  • Preguntas frecuentes

Los componentes de las tuberías de soldadura por trasero CuNi Cross ASTM B466 UNS C70600 ASME B16.9

Los componentes de las tuberías de soldadura por trasero CuNi Cross ASTM B466 UNS C70600 ASME B16.9


1. ¿Es usted una empresa comercial o un fabricante?

    Somos fabricantes, puede ver la certificación.
2. ¿Cuánto dura su tiempo de entrega?
    Generalmente son 5-10 días si los productos están en stock. o son 15-20 días si los productos no están en stock, es según la cantidad.
3. ¿Proporciona muestras? ¿Es gratuito o adicional?
    Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
4. ¿Cuáles son sus condiciones de pago?
    Pago
=1000USD, 50% T/T por adelantado, saldo antes del envío.
