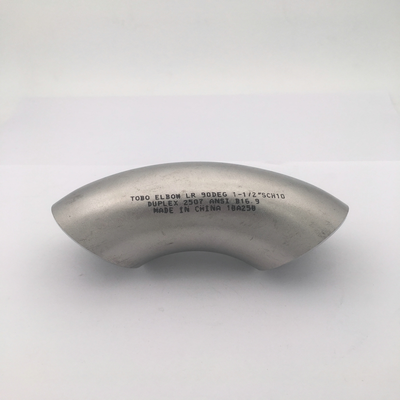

1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 grados LR Codo de ajuste de tubería industrial

1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 grados LR Codo de ajuste de tubería industrial

1Descripción del producto

Este producto es un codo de soldadura con extremo de 90 grados de radio largo (LR) fabricado conAcero inoxidable superduplex 2507 (UNS S32750)de acuerdo conLos requisitos de seguridad de los equipos de ensayo se aplican a todos los equipos de ensayo de los que se trate.9yLas demás partidas de los productoslas normasSuper Duplex 2507 es un acero inoxidable duplex de alta aleación con una microestructura de dos fases de aproximadamente 50% de ferrita y 50% de austenita, caracterizado por unaValor PREN superior a 40El diseño LR presenta un radio de curvatura igual a1.5 veces el diámetro del tubo (R = 1,5D), garantizando un flujo fluido sin problemas con una pérdida de presión mínimaEste accesorio SCH10 de 1-1/2 "está diseñado para conexión permanente de soldadura con botón en sistemas de tuberías industriales exigentes que requieren resistencia y resistencia a la corrosión excepcionales..

2Parámetros clave del producto

3. Aplicación / Uso

Este codo de 90 ° LR es ideal para entornos extremadamente agresivos y de alto estrés:

• Petróleo y gas: Plataformas en alta mar, sistemas de tuberías submarinas, conexiones con cabezas de pozos, líneas de inyección de agua de mar

• Procesamiento químico: Ácidos que contienen cloruro, intercambiadores de calor, líneas de proceso de alta presión

• Marina y desalinización: tuberías de agua de mar, sistemas de ósmosis inversa, manipulación de salmuera

• Generación de energía: Sistemas de refrigeración de agua, condensadores

• Papel y celulosa: líneas de blanqueo, digestores

• Servicio de gas ácido: solicitudes conformes con la NACE MR0175

4Ventajas

• Fuerza superior: La resistencia de rendimiento (550 MPa) es de aproximadamente2.5 a 3 veces el de 316L, lo que permite paredes más delgadas y sistemas de tuberías más ligeros

• Resistencia excepcional a la corrosión: PREN 41-43 proporciona una resistencia excepcional a los agujeros, la corrosión por grietas y el agrietamiento por corrosión por cloruro

• Más alto que 2205: Supera al estándar duplex 2205 en resistencia a la corrosión y resistencia mecánica

• Diseño de radio largo: R=1.5D minimiza la caída de presión, la turbulencia y la erosión

• Excelente capacidad de soldadura: Compatible con los procedimientos de soldadura estándar; se requiere recocido en solución después de la soldadura

• Amplio rango de temperaturas: Mantiene propiedades de -50°C a 300°C

5. Funciones

El codo de 90 ° LR cambia la dirección del flujo de fluido dentro de un sistema de tuberías en 90 grados con una pérdida de presión mínimaEl diseño de radio largo (R = 1.5D) reduce la resistencia al flujo, la turbulencia y la erosión.La conexión de soldadura de fondo proporciona una conexión permanente, de alta velocidad y corrosiva.unión a prueba de fugas con alta integridad estructural para entornos de servicio críticos.

6. Instrucciones de instalación

1. Inspección de desempaque: Verificación de los daños en el tránsito; verificación de las marcas, dimensiones y certificación de materiales según la norma ASME B16.9

2. Preparación de la superficie: Limpie el borde de la soldadura y el área adyacente con herramientas de acero inoxidable; elimine todo el aceite, grasa y contaminantes

3. Alineación: Alinear con precisión el codo con las tuberías de conexión, asegurando un ajuste adecuado.

4. Saldado de palancas: Aplicar soldaduras mínimas para mantener el conjunto en posición; limpiar a fondo antes de la soldadura final

5. SaldadoPara Super Duplex 2507, es esencial un estricto control de la entrada de calor.. Utilice GTAW o SMAW con el metal de relleno correspondiente (por ejemplo, ER2594).≤ 150 °Cpara evitar la formación de fases intermetálicas

6. Tratamiento posterior a la soldadura:Se requiere el recocido en solución a 1025-1125°C seguido de calentamiento con agua.para restaurar la estructura dúplex y la resistencia a la corrosión

7. InspecciónSe recomienda la verificación del contenido de ferrita según la norma ASTM E562.

7Las precauciones

• Limitación de la temperatura: No se recomienda para el uso anterior300 °CLa exposición prolongada a temperaturas superiores a 250 °C puede causar fragilidad.

• Balanza de ferrita: Asegurar que el contenido de ferrita permanece entreEntre el 40% y el 60%El tratamiento térmico inadecuado es la causa más común de las proporciones de ferrita fuera de las especificaciones

• Sensibilidad de fase intermetálica: Las soldaduras súper dúplex son sensibles a la formación de fases sigma y chi; es obligatorio un control estricto de la entrada de calor

• La limpieza: Requiere un mayor grado de limpieza que la fabricación de acero al carbono; utilizar herramientas específicas para evitar la contaminación

• Pruebas de corrosión: El ensayo del método ASTM A923 C (cloruro férrico a 50 °C) es estándar para verificar la resistencia a la corrosión

• Pruebas de impacto: comúnmente especificado a -46°C para aplicaciones críticas

• Cumplimiento de la NACE: Para el servicio de gas ácido, confirmar el cumplimiento de los requisitos de la NACE MR0175

8Envío y Entrega

• El tiempo de entrega estándar es típicamente15 ¢30 díaspara tamaños estándar; tamaños más grandes y especificaciones personalizadas pueden requerir un tiempo de entrega más prolongado

9Condiciones de pago

• Los métodos de pago internacionales comunes incluyen:T/T (transferencia telegráfica)yL/C a vista (Carta de crédito)

10Embalaje

• Los productos están envasados de forma seguraCajas de madera contrachapadao bienCajas de maderacon amortiguación interna para garantizar un transporte seguro y evitar daños durante el tránsito

11- Política de garantía y devolución

• Todos los productos se someten a una estricta inspección de calidad antes del envío, conCertificados de ensayo de molino (EN 10204 3.1/3.2)Disponible

• La documentación obligatoria incluye los resultados de los ensayos de química, propiedades mecánicas, contenido de ferrita y corrosión.

• Inspección por parte de terceros (ABS, DNV, CCS, LR, BV, etc.) disponible bajo petición

• En caso de problemas de calidad, conservar el embalaje original y proporcionar fotografías o informes de inspección pertinentes de terceros

• Las condiciones específicas de devolución, cambio y garantía están sujetas al acuerdo final del contrato de venta.

- ¿ Qué?

Preguntas frecuentes

1¿ Es usted una empresa comercial o un fabricante?
Somos fabricantes, pueden ver la certificación.
2¿Cuánto tiempo tiene para entregar?
Generalmente son 5-10 días si las mercancías están en stock. o son 15-20 días si las mercancías no están en stock, es según la cantidad.
3¿ Proporciona muestras? ¿ Es gratis o extra?
Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
4¿ Cuáles son sus términos de pago?
Pago <=1000USD, 100% por adelantado. Pago>=1000USD, 50% T/T por adelantado, saldo antes del envío.
