NPT con rosca 304 de acero inoxidable 90 grados de encaje de tubería de codo

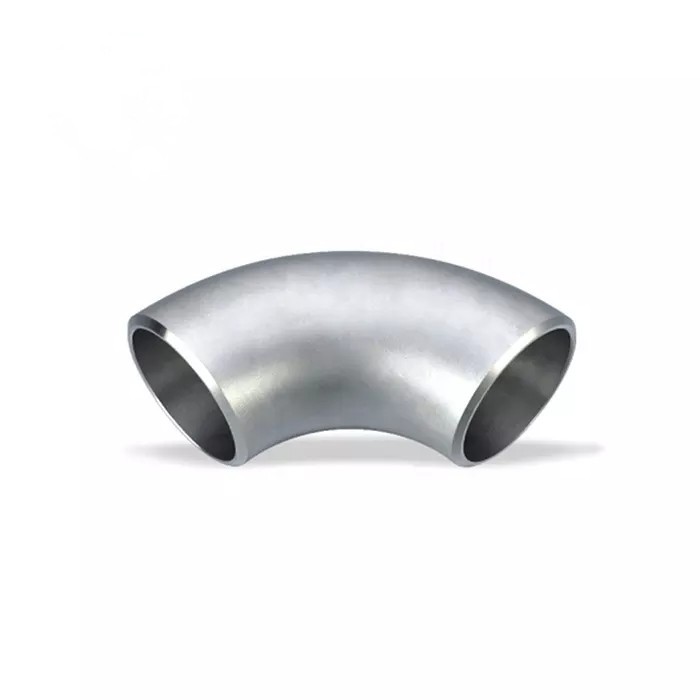

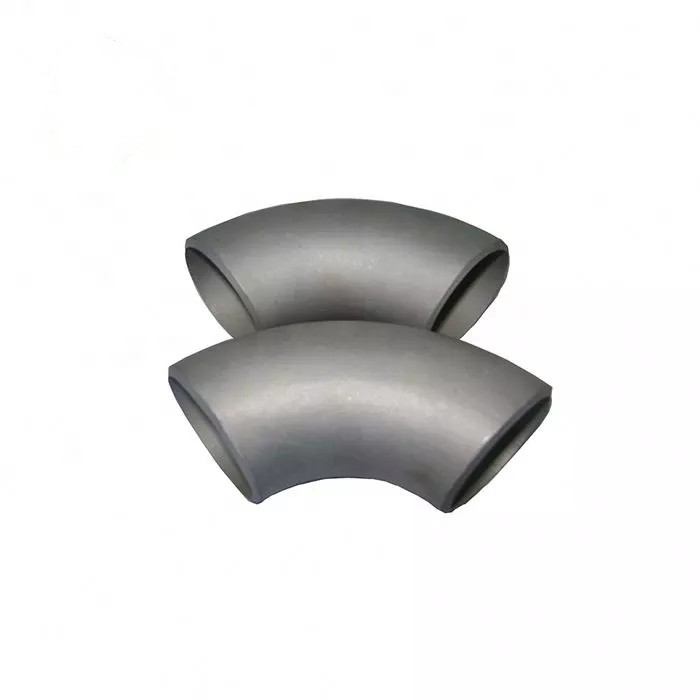

Codo de tubería de acero inoxidable 304 con rosca NPT de 90 grados

El codo de 90 grados de acero inoxidable 304 con rosca NPT es un accesorio de tubería diseñado con precisión para cambiar la dirección del flujo en sistemas de tuberías roscados. Fabricado mediante fundición a la cera perdida de acuerdo con las especificaciones ASTM A351 CF8, este accesorio de codo ofrece un rendimiento fiable y estanco con una clasificación de presión Clase 150. El material de acero inoxidable 304 proporciona una excelente resistencia a la oxidación y la corrosión en entornos de agua dulce, municipales y químicos ligeros, lo que convierte a este codo roscado en una opción preferida en aplicaciones de fontanería, tratamiento de agua, procesamiento de alimentos y manipulación general de fluidos industriales.

Cada codo roscado NPT se somete a una inspección dimensional al 100% para verificar el cumplimiento de las normas de roscado ANSI B1.20.1. La configuración de 90 grados permite un enrutamiento eficiente de las tuberías alrededor de obstáculos y a través de espacios reducidos. El proceso de fundición a la cera perdida garantiza un espesor de pared uniforme y superficies internas lisas del orificio, lo que minimiza la turbulencia y la caída de presión a través del accesorio de codo. Para instaladores y diseñadores de sistemas que buscan una solución de conexión roscada fiable, este codo de acero inoxidable 304 combina la integridad del material con una fabricación de precisión.

Especificaciones técnicas

Ventajas clave y áreas de aplicación

• Sellado roscado fiable: Las roscas cónicas NPT crean un sello mecánico que se aprieta progresivamente cuando se ensamblan correctamente con sellador de roscas o cinta de PTFE, lo que garantiza un funcionamiento sin fugas bajo condiciones de presión nominal.
• Compatibilidad versátil de fluidos: El acero inoxidable 304 resiste agua, vapor, ácidos suaves, soluciones alcalinas, fluidos de grado alimentario y medios industriales generales sin degradación ni contaminación.
• Fácil instalación in situ: Las conexiones roscadas eliminan la necesidad de equipos de soldadura o habilidades especializadas, lo que reduce el tiempo de instalación y los costos de mano de obra para el montaje y mantenimiento en campo.
• Sistemas de fontanería y climatización: Ideal para redes de fontanería comerciales y residenciales, circuitos de calefacción hidrónica, circuitos de agua refrigerada y sistemas de distribución de aire comprimido que requieren uniones roscadas.
• Instalaciones de tratamiento de agua: Adecuado para líneas de alimentación de ósmosis inversa, bastidores de filtración, paneles de dosificación química y distribución de agua de proceso donde se requieren conexiones NPT y resistencia a la corrosión.
• Procesamiento de alimentos y bebidas: Cumple los requisitos sanitarios para superficies en contacto con productos en la industria láctea, cervecera, de bebidas y de fabricación de alimentos con fácil desmontaje para protocolos de limpieza CIP.
• Transferencia de fluidos industriales: Compatible con líneas de transferencia de aceite lubricante, fluido hidráulico, refrigerante y productos químicos no agresivos en plantas de fabricación e instalaciones de procesamiento.
• Sistemas auxiliares marinos: Adecuado para tuberías de agua dulce, sentina, agua de lastre y lavado de cubierta en embarcaciones donde el acero inoxidable 304 proporciona una resistencia adecuada a la picadura en entornos sobre cubierta.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre los codos roscados NPT y BSP?

R: Las roscas NPT (National Pipe Taper) presentan un ángulo de rosca de 60 grados con un perfil cónico según ANSI B1.20.1, creando un sello estanco a la presión mediante la deformación de la rosca. Las roscas BSP (British Standard Pipe) utilizan un ángulo de 55 grados con variantes paralelas o cónicas según ISO 7/1. La NPT es el estándar dominante en América del Norte, mientras que la BSP prevalece en los mercados de Europa, Asia y la Commonwealth. Estas dos normas de roscado no son intercambiables, y el uso del codo roscado correcto evita el agarrotamiento y las fugas. Nuestros codos roscados NPT se fabrican con tolerancias ANSI exactas para una compatibilidad cruzada fiable con pezones, acoplamientos y válvulas NPT estándar.

P: ¿Se puede utilizar este codo roscado de acero inoxidable 304 para aplicaciones de vapor a alta temperatura?

R: Sí, el codo roscado de acero inoxidable 304 está clasificado para servicio continuo hasta 538 °C (1000 °F), lo que lo hace adecuado para líneas de vapor saturado dentro de su envolvente de clasificación de presión-temperatura Clase 150. Sin embargo, para sistemas de vapor que operan por encima de 200 psi o con ciclos térmicos frecuentes, recomendamos considerar nuestras variantes de acero inoxidable 316 para una mayor resistencia a la fluencia y inmunidad a la corrosión bajo tensión por cloruros. La selección del sellador de roscas es fundamental para las aplicaciones de vapor; se recomiendan compuestos a base de grafito o cintas de PTFE de alta temperatura clasificadas por encima de 260 °C para mantener la integridad del sello bajo ciclos de expansión y contracción térmica.

P: ¿Qué sellador de roscas o procedimiento de instalación recomienda para las conexiones roscadas NPT?

R: Recomendamos aplicar 2-3 vueltas de cinta selladora de roscas de PTFE (enrollada en sentido horario al ver desde el extremo de la rosca) o un sellador de roscas de tubería anaeróbico adecuado a las roscas NPT macho antes del montaje. Apriete la conexión a mano, luego aplique 1.5 a 2 vueltas adicionales con una llave hasta que esté firme. Evite apretar demasiado, ya que esto puede causar agarrotamiento en las roscas de acero inoxidable o agrietar la fundición. Para aplicaciones críticas, se debe realizar una prueba de presión hidrostática a 1.5 veces la presión de trabajo después de la instalación para verificar la integridad del sello. Nunca use sellador de roscas en roscas hembra, ya que esto puede interferir con el acoplamiento adecuado.
