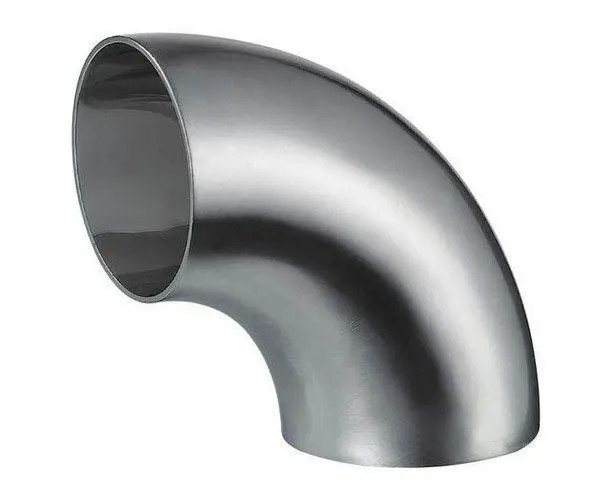

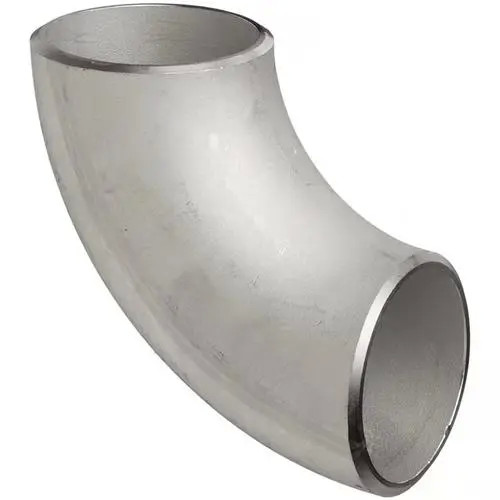

Codo de tubería de acero inoxidable forjado de alta presión de 6000 LBS

6000LBS de alta presión forjado de acero inoxidable el codo de la tubería de ajuste

El6000LBS de alta presión forjado codo de acero inoxidablerepresenta el pináculo de la capacidad de presión en el diseño de encaje de soldadura roscado y de toma.Las demás partidas de los componentes de las placas de ensayoacero inoxidable conForja cerrada en matrizEste dispositivo soporta presiones de funcionamiento extraordinarias de hasta6000 libras por pulgada cuadradaEl proceso de forja alinea la estructura del grano del material a lo largo del contorno de ajuste, eliminando la porosidad y los defectos internos que se encuentran comúnmente en los accesorios fundidos.Esta ventaja metalúrgica se traduce directamente en una resistencia a la fatiga superior y un rendimiento fiable a largo plazo en condiciones de carga cíclica de presión encontradas en las unidades de potencia hidráulica, árboles de Navidad en alta mar, patines de inyección química de alta presión, y sistemas de colectores de aguas profundas.

Cada extremo de soldadura de la toma de el codo de alta presión está mecanizado con precisión paraSe aplican las siguientes condiciones:11las tolerancias dimensionales, asegurando un ajuste constante con el tubo del horario 80 y el horario 160.proporciona una resistencia sustancialmente mejorada a la corrosión por agujeros y grietas inducidas por cloruro en comparación con el 304El control de la calidad es muy riguroso y incluye: el control de la calidad de los productos, el control de la calidad de los productos y el control de la calidad de los productos.PMI (identificación positiva del material)ensayo en cada lote de calor, ensayo hidrostático de la cáscara a 1,5 veces la presión nominal, yexamen del penetrante líquidode las superficies críticas según los requisitos de la sección V de la ASME para detectar cualquier discontinuidad superficial que pueda comprometer la integridad de la presión.

Especificaciones técnicas

Ventajas y áreas de aplicación

• Capacidad de presión excepcional:La clasificación de 6000LBS permite el despliegue en circuitos hidráulicos de ultra alta presión, líneas de control de cabeza de pozo,y tuberías de colectores submarinos donde los accesorios estándar de clase 3000 serían de tamaño insuficiente para la envolvente de funcionamiento.
• Integridad de forja cerrada:El flujo de grano forjado sigue el contorno del codo,proporcionando hasta un 30% más de resistencia a la fatiga en comparación con los equivalentes de fundición de inversión y eliminando prácticamente el riesgo de fugas relacionadas con la porosidad interna.
• Protección contra la corrosión reforzada con molibdeno:El contenido de molibdeno del 2-3% en el acero inoxidable 316 confiere una resistencia crítica a la corrosión por agujeros en entornos que contienen cloruro, incluidas las zonas de rociado de agua de mar, áreas de procesamiento químico,y instalaciones industriales costeras.
• Unidades de energía hidráulica:Es esencial para conectar líneas de descarga de bombas de alta presión a bancos de acumuladores, colectores de válvulas de control direccionales y circuitos de intensificadores que operan a presiones superiores a 350 bar (5000 psi).
• Plataformas de petróleo y gas en alta mar:Se utiliza en tuberías de proceso superior, sistemas de inyección química, umbilicales de control hidráulico,y tubos de instrumentación de cabeza de pozo donde el acero inoxidable 316 cumple con los requisitos de calificación de materiales NORSOK M-650.
• Inyección química a alta presión:Apto para líneas de inyección de metanol, inhibidores de la corrosión e inhibidores de escala que funcionan a presiones de hasta 6000 psi en refinerías y unidades de proceso petroquímico.
• Sistemas submarinos de aguas profundas:Compatible con tuberías submarinas de acero inoxidable superduplex y 316 en cápsulas colectoras, terminaciones de extremo de tubería (PLET) y sistemas de conexión de línea de flujo para profundidades de agua superiores a 3000 metros.
• Las plataformas de ensayo hidrostáticas:Se utiliza en ensayos de presión de conjuntos de colectores para válvulas, actuadores y herramientas de agujero en el que el montaje en sí debe exceder la presión nominal de ensayo del equipo en evaluación.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre las calificaciones de presión de 3000LBS y 6000LBS para codos de soldadura de toma forjada?

R: La designación 6000LBS indica que el accesorio está calificado para una presión máxima de trabajo en frío (CWP) de 6000 psi a temperatura ambiente, que es el doble de la calificación de 3000LBS.Esta calificación más alta se logra a través del aumento del grosor de la pared, mejoras en las tasas de reducción de la forja y requisitos más estrictos de examen no destructivo.Un codo de soldadura de toma de 6000LBS se puede distinguir visualmente de 3000LBS por su sección de pared notablemente más pesada y mayor profundidad de tomaAl seleccionar entre los dos, la presión de diseño del sistema, los requisitos del factor de seguridad según el código de tuberías de proceso ASME B31.3,y el programa de tuberías (Sch 160 o XXS para el servicio de 6000LBS) deben considerarse todos juntosEl codo de acero inoxidable forjado de 6000LBS es la opción estándar para sistemas hidráulicos de alta presión donde las presiones máximas de funcionamiento exceden regularmente los 3000 psi.

P: ¿Cómo garantiza la conexión de soldadura de enchufe un rendimiento hermético bajo condiciones de 6000 psi?

R: La unión de soldadura de enchufe crea una soldadura de filete entre la tubería OD y el cubo de enchufe de la instalación del codo.6 mm) entre el extremo de la tubería y el fondo de la toma de corriente permite la expansión térmica de la tubería durante la soldadura sin crear un elevador de tensión iniciador de grietasLa soldadura de filete circunferencial resultante proporciona un sellado de penetración completa con una resistencia superior a la presión de rotura del tubo.Después de la soldadura, el examen del penetrante líquido según la sección V del artículo 6 de la ASME se realiza en todas las conexiones de soldadura de enchufes en nuestras instalaciones para verificar la ausencia de grietas superficialesPara las aplicaciones de servicio ácido en entornos que contengan H2S,Aplicamos procedimientos de soldadura con dureza controlada de la NACE MR0175/ISO 15156 para evitar el agrietamiento por tensión de sulfuro en la zona afectada por el calor de este accesorio de codo de alta presión..

P: ¿Se puede suministrar este codo forjado de 6000LBS con trazabilidad completa del material e inspección de terceros?

R: Absolutamente. Cada codo de acero inoxidable forjado viene con un informe de prueba de material EN 10204 Tipo 3.1 que documenta la composición química, las propiedades mecánicas (resistencia a la tracción, resistencia al rendimiento,elongación, reducción de la superficie) y los valores de impacto de la muesca Charpy V a temperaturas de ensayo especificadas.tratamiento térmicoDamos la bienvenida a las agencias de inspección de terceros, incluyendo Bureau Veritas, DNV, Lloyd's Register, SGS y TUV para presenciar pruebas hidrostáticas, verificación PMI,Verificación de las dimensiones, y procedimientos de ECM en nuestras instalaciones.Se pueden realizar opciones adicionales de ECM, incluidos el examen radiográfico (RT) y las pruebas ultrasónicas (UT), a petición de aplicaciones de codo forjado de servicio crítico..
