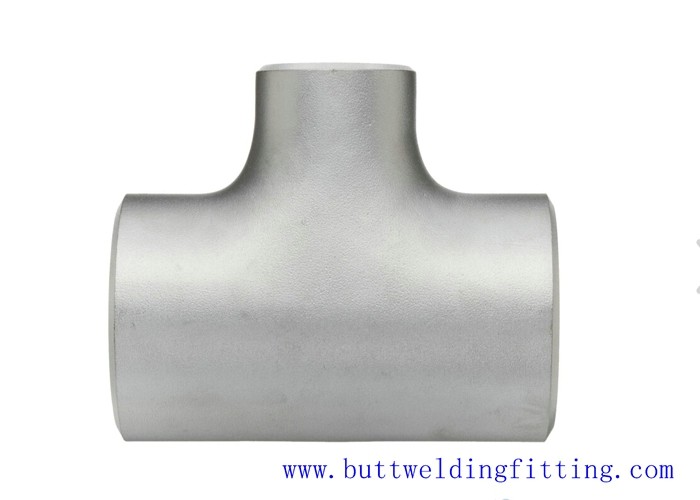

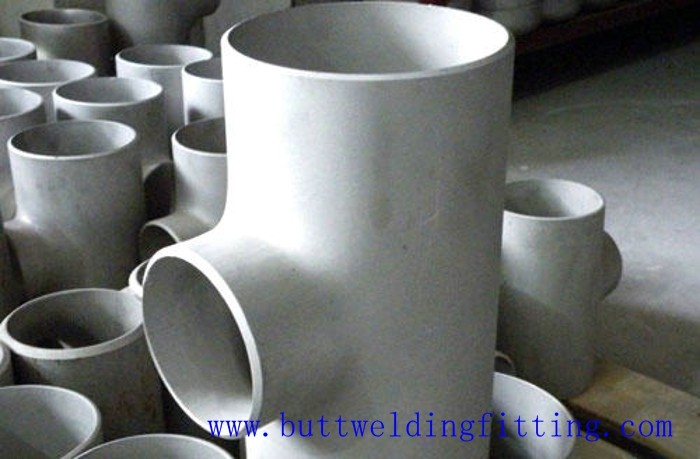

Diámetro grande DN1200 de acero inoxidable reducción de trasero de soldadura Tee ASTM A815 S31803

  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
Lugar de origen Zhejiang, China
Nombre de la marca WNRLN
Certificación ISO 9001:2015, PED 2014/68/EU, NORSOK M-650 Qualified
Número de modelo LD1200-DSS-TEE
Cantidad de orden mínima 1 pieza (diámetro grande personalizado)
Precio USD 500-5000+ / Piece
Detalles de empaquetado Caja de estructura de acero personalizada con refuerzo interno para accesorios de gran diámetro, pro
Tiempo de entrega 25-45 días hábiles para fabricación personalizada de gran diámetro
Condiciones de pago T/T, L/C
Capacidad de la fuente 500 piezas por mes
Datos del producto
Nombre del producto Camiseta reductora de acero inoxidable dúplex personalizada DN1200 de gran diámetro Grado del material ASTM A815 Dúplex UNS S31803 / 1.4462 (2205)
Diámetro máximo DN1200 (48") Fuerza de producción ≥450 MPa (2× WP316L)
PREN (Resistencia a la Corrosión) 34-35 Solicitud Desalinización, Inyección de agua costa afuera, Planta química, Pulpa y papel
Resaltar

Camiseta reductora de gran diámetro

,

Camiseta de tubería personalizada DN1200

,

Camiseta para soldar a tope dúplex S31803
Deja un mensaje
Descripción de producto
Tee Reductor de Acero Inoxidable de Gran Diámetro Personalizado DN1200 para Soldadura a Tope ASTM A815 S31803
Descripción del Producto

El Tee Reductor de Acero Inoxidable de Gran Diámetro Personalizado DN1200 para Soldadura a Tope es un accesorio de tubería especializado de gran diámetro fabricado en acero inoxidable dúplex ASTM A815 UNS S31803 (2205). Este tee reductor de ingeniería personalizada con un diámetro nominal de hasta DN1200 combina la alta resistencia de la microestructura dúplex (aproximadamente 50% austenita, 50% ferrita) con una excelente resistencia a la corrosión (PREN 34-35), proporcionando aproximadamente el doble de la resistencia a la fluencia de los grados austeníticos estándar como WP304L y WP316L.

La mayor resistencia permite un diseño de pared más delgada para la misma clasificación de presión, reduciendo el peso y el costo del material en aplicaciones de gran diámetro. Cada tee reductor de acero inoxidable de gran diámetro personalizado para soldadura a tope se diseña según los requisitos dimensionales específicos del proyecto, incluyendo relaciones de reducción no estándar, dimensiones personalizadas de centro a extremo y preparaciones de extremo especiales. El material dúplex S31803 ofrece una resistencia excepcional al agrietamiento por corrosión bajo tensión por cloruros, picaduras y corrosión en rendijas, lo que lo hace ideal para sistemas de tuberías de gran diámetro en entornos de servicio agresivos.

Especificaciones Técnicas
Parámetro Especificación
Grado del Material ASTM A815 Dúplex UNS S31803 / 1.4462 / F51 / 2205
Diámetro Máximo Hasta DN1200 (48") para Construcción Soldada
Tipo Tee Reductor (Relaciones de Reducción Personalizadas Disponibles)
Espesor de Pared Espesor Personalizado según Cálculo de Diseño (típicamente SCH10S - SCH40S para Gran Diámetro)
Microestructura Doble Fase ~50% Austenita + ~50% Ferrita
Resistencia a la Fluencia ≥450 MPa (65 ksi) - Aproximadamente 2* WP304L/WP316L
PREN 34-35 (Excelente Resistencia a Picaduras y Corrosión en Rendijas)
Estándar ASME B16.9, ASTM A815, MSS SP-43, NORSOK M-650
Proceso de Fabricación Construcción Soldada con 100% RT de Juntas Longitudinales y Circunferenciales
Pruebas Prueba Hidrostática, 100% RT, PT, PMI, Medición de Contenido de Ferrita, Prueba de Impacto
Ventajas Clave y Campos de Aplicación
  • Diseño de Gran Diámetro Optimizado en Peso: La alta resistencia a la fluencia del dúplex S31803 permite un diseño de pared más delgada para accesorios de tee reductor de acero inoxidable de gran diámetro personalizado DN1200 para soldadura a tope, reduciendo el peso hasta en un 30-40% en comparación con accesorios WP316L con clasificación de presión equivalente, lo que reduce los requisitos de soporte estructural y los costos de instalación.
  • Resistencia Superior al Agrietamiento por Corrosión Bajo Tensión: La microestructura dúplex proporciona una resistencia excepcional al agrietamiento por corrosión bajo tensión por cloruros (SCC), un modo de falla crítico para los aceros inoxidables austeníticos estándar en tuberías de proceso de gran diámetro expuestas a cloruros por encima de 60°C.
  • Plantas de Desalinización: Ideal para tuberías de gran diámetro de toma de agua de mar y descarga de salmuera, líneas de alimentación de membrana de RO y conexiones de evaporadores MED en instalaciones de desalinización SWRO y térmica.
  • Sistemas de Inyección de Agua en Plataformas Marinas: Los tees reductores de acero inoxidable dúplex de gran diámetro se utilizan en colectores de inyección de agua de mar y reinyección de agua producida en plataformas marinas donde el ahorro de peso y la resistencia a la corrosión son críticos.
  • Plantas Químicas y Petroquímicas: Adecuado para tuberías de proceso de gran diámetro que manejan hidrocarburos clorados, ácidos orgánicos y soluciones cáusticas en complejos de fabricación química y petroquímica.
  • Industria de Pulpa y Papel: Resiste licores blancos, verdes y negros corrosivos en sistemas de tuberías de gran diámetro de fábricas de pulpa, incluyendo líneas de descarga de digestores y tuberías de plantas de blanqueo.
Preguntas Frecuentes
P: ¿Cuáles son las ventajas del dúplex S31803 sobre el WP316L para accesorios de tee reductores de acero inoxidable de gran diámetro?
R: El tee reductor de acero inoxidable de gran diámetro personalizado DN1200 para soldadura a tope en dúplex S31803 ofrece cuatro ventajas clave sobre el WP316L para aplicaciones de gran diámetro. Primero, la resistencia a la fluencia de ≥450 MPa es aproximadamente el doble que la del WP316L (≥170 MPa), lo que permite diseños de pared más delgados que reducen significativamente el peso del accesorio y el costo del material en tamaños grandes. Segundo, el PREN de 34-35 frente a 24-26 para WP316L proporciona una resistencia sustancialmente mejor a picaduras y corrosión en rendijas. Tercero, el dúplex S31803 es virtualmente inmune al agrietamiento por corrosión bajo tensión por cloruros, un modo de falla crítico para WP316L por encima de 60°C en ambientes con cloruros. Cuarto, el coeficiente de expansión térmica del dúplex S31803 (~13*10⁻⁶/°C) está más cerca del acero al carbono (~11.7*10⁻⁶/°C) que del WP316L (~16*10⁻⁶/°C), lo que reduce el estrés térmico en soldaduras de metales disímiles en sistemas de tuberías híbridos de gran diámetro.
P: ¿Cómo se fabrican los accesorios de tee de gran diámetro DN1200 personalizados y qué controles de calidad se aplican?
R: Nuestro tee reductor de acero inoxidable de gran diámetro personalizado DN1200 para soldadura a tope se fabrica mediante un proceso de fabricación soldada utilizando placa de acero inoxidable dúplex ASTM A815 S31803. El proceso incluye corte por plasma CNC o chorro de agua de los componentes de la placa a dimensiones precisas, ajuste y soldadura provisional según WPS/PQR calificados, soldadura de penetración completa utilizando metal de aporte dúplex ER2209, y END volumétrico al 100% (ensayo radiográfico) de todas las juntas soldadas longitudinales y circunferenciales. Los controles de calidad posteriores a la soldadura incluyen ensayo con líquidos penetrantes en todas las superficies, verificación PMI, medición del contenido de ferrita (objetivo del 35-65% de ferrita según ASTM E562), ensayo de impacto Charpy V-notch a la temperatura mínima de diseño y ensayo de presión hidrostática. Todo el proceso se documenta con trazabilidad completa desde el número de colada de la placa hasta el informe de inspección final, y es supervisado por inspectores de soldadura certificados (CWI) según los requisitos de ASME Sección IX y AWS D1.6.
P: ¿Qué opciones de personalización dimensional están disponibles para los tees reductores de gran diámetro?
R: Para nuestro tee reductor de acero inoxidable de gran diámetro personalizado DN1200 para soldadura a tope, ofrecemos una amplia personalización que incluye: relaciones de reducción no estándar (por ejemplo, 1200*900, 1200*750, 1200*600 y cualquier combinación intermedia); dimensiones personalizadas de centro a extremo (valores C y M) para que coincidan con los trazados de tuberías existentes; preparaciones de extremo especiales que incluyen extremos de brida de cuello de soldadura, extremos de stub de junta solapada o extremos Van Stone; refuerzos que incluyen conexiones de rama reforzadas con placa para altas relaciones D/d; y extensiones de pieza corta para soldadura a tope directa a componentes adyacentes. Cada diseño personalizado está respaldado por cálculos de ingeniería según las reglas de reemplazo de área de ASME B31.3 y análisis de elementos finitos (FEA) cuando sea necesario para configuraciones no estándar. Proporcionamos planos de fabricación detallados para la aprobación del cliente antes de que comience la fabricación, asegurando que su tee personalizado de gran diámetro cumpla exactamente con los requisitos isométricos de tuberías del proyecto.
