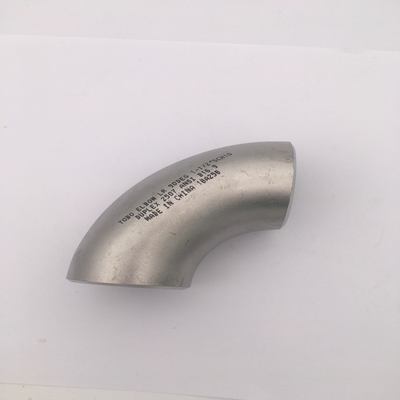

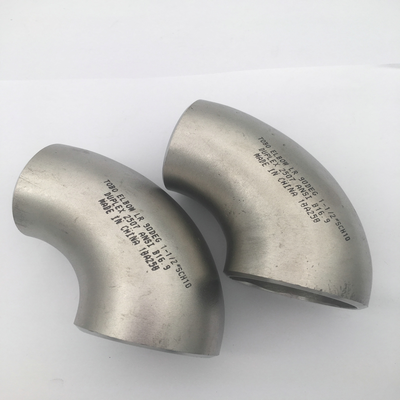

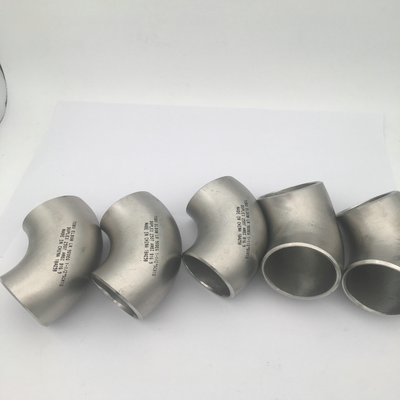

Codo de soldadura a tope LR 90D Super Duplex 2507 UNS S32750 1-1/2" SCH10 ANSI B16.9

Saldado de trasero LR 90D Codo Super Duplex 2507 UNS S32750 1-1/2 " SCH10 ANSI B16.9

1Descripción del producto

Este producto es un codo de soldadura con extremo de 90 grados de radio largo (LR) fabricado conSuper Duplex 2507 (UNS S32750 / F53): el modelo de las máquinas de la serie S32750 es el modelo de la serie S32750de acero inoxidable de acuerdo con:Las demás partidas de los productosySe aplican las siguientes condiciones:9las normasSuper Duplex 2507 es un acero inoxidable duplex de alta aleación con una microestructura de dos fases de aproximadamente 50% de ferrita y 50% de austenita, caracterizado por unaValor PREN superior a 40El diseño LR presenta un radio de curvatura igual a1.5 veces el diámetro del tubo (R = 1,5D), garantizando un flujo fluido sin problemas con una pérdida de presión mínimaEste accesorio SCH10 de 1-1/2 "está diseñado para conexión permanente con soldadura de botón en sistemas de tuberías industriales exigentes que requieren una resistencia excepcional y resistencia a la corrosión.

2Parámetros clave del producto

3. Aplicación / Uso

Este codo de 90 ° LR es ideal para entornos extremadamente agresivos y de alto estrés:

• Petróleo y gas: Plataformas marinas, sistemas de tuberías submarinas, conexiones de cabezas de pozos, líneas de inyección de agua de mar, servicio de gas ácido (conforme a la NACE MR0175)

• Procesamiento químico: Ácidos que contienen cloruro, intercambiadores de calor, líneas de proceso de alta presión

• Marina y desalinización: tuberías de agua de mar, sistemas de ósmosis inversa, manipulación de salmuera

• Generación de energía: Sistemas de refrigeración de agua, condensadores

• Papel y celulosa: líneas de blanqueo, digestores

4Ventajas

• Fuerza superior: La resistencia de rendimiento (550-800 MPa) es de aproximadamente2.5 a 3 veces el de 316L, lo que permite paredes más delgadas y sistemas de tuberías más ligeros

• Resistencia excepcional a la corrosión: PREN ≥ 40 proporciona una resistencia excepcional a los agujeros, la corrosión por grietas y el agrietamiento por corrosión por cloruro (SCC)

• Más alto que 2205: Supera al estándar duplex 2205 en resistencia a la corrosión y resistencia mecánica

• Diseño de radio largo: R=1.5D minimiza la caída de presión, la turbulencia y la erosión

• Amplio rango de temperaturas: Mantiene propiedades de -50°C a 300°C

5. Funciones

El codo de 90 ° LR cambia la dirección del flujo de fluido dentro de un sistema de tuberías en 90 grados con una pérdida de presión mínimaEl diseño de largo radio (R = 1.5D) reduce la resistencia al flujo, la turbulencia y la erosión, por lo que es adecuado para aplicaciones de medios corrosivos y de alta velocidad.La conexión con soldadura de fondo proporciona una conexión permanente, unión a prueba de fugas con alta integridad estructural para entornos de servicio críticos.

6. Instrucciones de instalación

1. Inspección de desempaque: Verificación de los daños en el tránsito; verificación de las marcas, dimensiones y certificación de materiales según la norma ASME B16.9

2. Preparación de la superficie: Limpie el borde de la soldadura y el área adyacente con herramientas de acero inoxidable; elimine todo el aceite, grasa y contaminantes

3. Alineación: Alinear con precisión el codo con las tuberías de conexión, asegurando el ajuste adecuado

4. Saldado de palancas: Aplicar soldaduras mínimas para mantener el conjunto en posición; limpiar a fondo antes de la soldadura final

5. SaldadoPara Super Duplex 2507, es esencial un control estricto de la entrada de calor.No se puede utilizar.. La entrada de calor debe mantenerse dentro de los límites0.5 a 1,5 kJ/mmLa temperatura de los pasillos debe mantenerse.≤ 100 °C a 150 °Cpara evitar la formación de fases perjudicialesNo se requiere precalentamiento en general.

6. Tratamiento posterior a la soldadura:Se requiere el recocido en solución a 1020-1120°C seguido de calentamiento con aguapara restaurar la estructura dúplex y la resistencia a la corrosión

7. InspecciónSe recomienda la verificación del contenido de ferrita según la norma ASTM E562.

7Las precauciones

• Limitación de la temperatura: No se recomienda para el uso anterior300 °CLa exposición prolongada a temperaturas superiores a 316 °C puede causar fragilidad.

• Balanza de ferrita: Asegurar que el contenido de ferrita permanece entreEntre el 40% y el 60%El tratamiento térmico inadecuado es la causa más común de las proporciones de ferrita fuera de las especificaciones

• Sensibilidad de fase intermetálica: Las soldaduras súper dúplex son sensibles a la formación de fases sigma y chi; es obligatorio un control estricto de la entrada de calor

• La limpieza: Requiere un mayor grado de limpieza que la fabricación de acero al carbono; utilizar herramientas específicas para evitar la contaminación

• Pruebas de corrosión: El ensayo del método ASTM A923 C es estándar para verificar la resistencia a la corrosión

• Cumplimiento de la NACE: Para el servicio de gas ácido, confirmar el cumplimiento de los requisitos de la NACE MR0175

8Envío y Entrega

• El tiempo de entrega estándar es típicamente7 ¢30 días, sujeto a la cantidad de pedido y a la disponibilidad de especificaciones

9Condiciones de pago

• Los métodos de pago internacionales comunes incluyen:T/T (transferencia telegráfica)yL/C a vista (Carta de crédito)

10Embalaje

Los productos están envasados de forma seguraCajas de madera contrachapadao bienCajas de maderacon amortiguación interna para garantizar un transporte seguro y evitar daños durante el tránsito.
