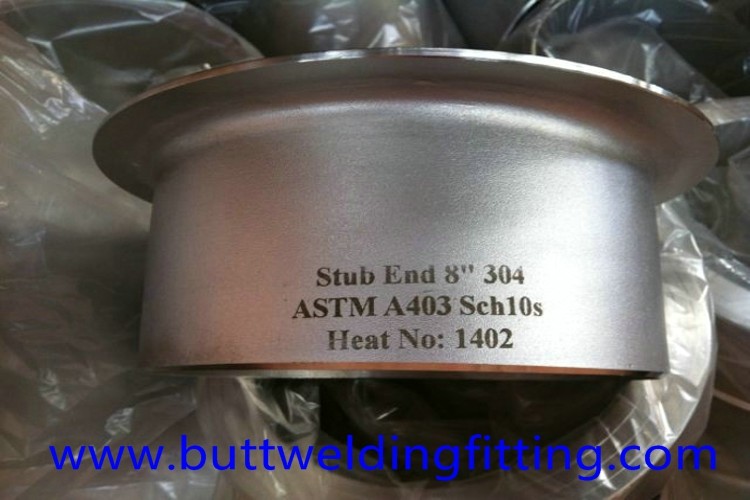

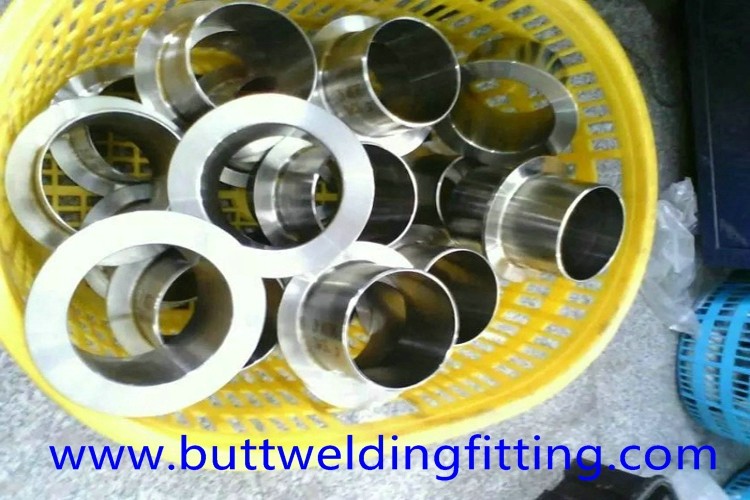

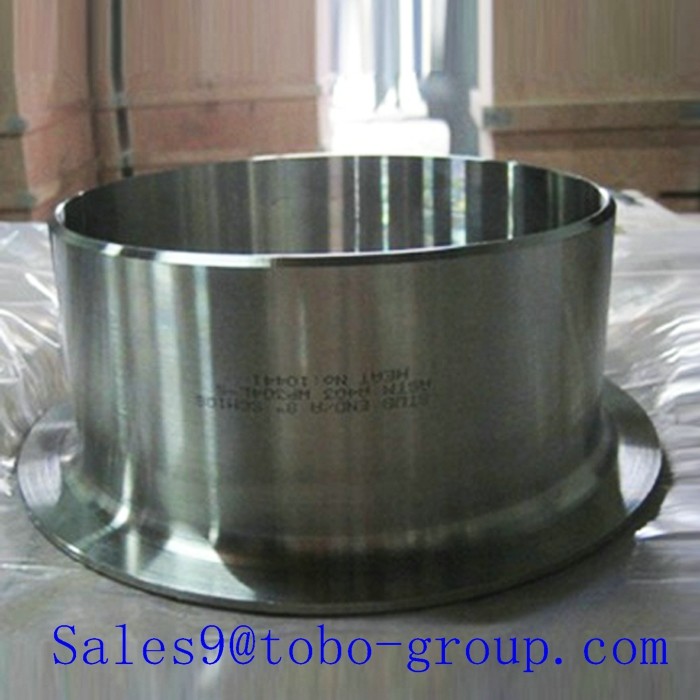

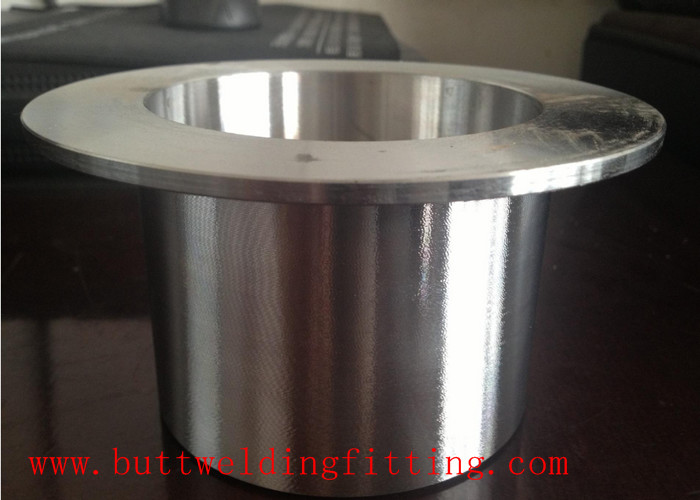

Extremos de muñón de acero inoxidable de alineación precisa MSS SP-43

  • Precise Alignment Stainless Steel Stub Ends MSS SP-43
  • Precise Alignment Stainless Steel Stub Ends MSS SP-43
  • Precise Alignment Stainless Steel Stub Ends MSS SP-43
  • Precise Alignment Stainless Steel Stub Ends MSS SP-43
  • Precise Alignment Stainless Steel Stub Ends MSS SP-43
Lugar de origen Porcelana
Nombre de la marca Tobo
Certificación ISO 9001:2015, SGS, BV
Número de modelo SS-STUBEND-SP43
Cantidad de orden mínima 1 pieza
Precio USD 3-58 / Piece (Depends on material and size)
Detalles de empaquetado Cajas de madera contrachapada o paletas de madera con envoltura impermeable, estándar de exportación
Tiempo de entrega 10-30 días dependiendo de la cantidad
Condiciones de pago LC, T/T, Unión Occidental
Capacidad de la fuente 30.000 pedazos por mes
Datos del producto
Nombre del producto Extremos cortos de acero inoxidable de alineación precisa Solicitud tuberías de instrumentos de precisión
Tolerancia dimensional MSS SP-43 Clase A (tolerancia estricta) Estándar El MSS SP-43
Grado del material SS304, SS304L, SS316, SS316L Rango de tamaño 1/2 pulgada a 24 pulgadas
Espesor de la pared Sch5s a Sch160 Acabado superficial Superficie mecanizada lisa
Resaltar

Accesorios de alineación precisa

,

Mss Sp-43 extremo de la culata

,

accesorios de tubería de tolerancia estricta
Deja un mensaje
Descripción de producto
Tapones de Acero Inoxidable de Alineación Precisa MSS SP-43
Descripción del Producto

Los tapones de acero inoxidable de alineación precisa se fabrican según las tolerancias estrictas de la Clase A de MSS SP-43, ofreciendo la precisión dimensional requerida para sistemas de tuberías de precisión. En aplicaciones donde la alineación perfecta de las bridas y un espesor de pared constante son esenciales, estos tapones minimizan el estrés de instalación y garantizan un rendimiento de sellado fiable.

Cada accesorio se mecaniza con CNC después del conformado para lograr un control preciso de la cara de la brida, el diámetro interior y el diámetro exterior. Este nivel de precisión permite una rápida alineación de los agujeros de los pernos con las bridas de solape y produce uniones libres de desalineación angular y estrés en la junta. Fabricados en acero inoxidable SS304 y SS316L, nuestros tapones de alineación precisa son la opción preferida para líneas de instrumentación, paquetes montados en patines y sistemas de proceso de alta integridad donde la precisión de la medición y la estanqueidad son importantes.

Especificaciones
Estándar MSS SP-43 (Tolerancia Clase A)
Grado del Material SS304, SS304L, SS316, SS316L
Rango de Tamaños 1/2 Pulgada a 24 Pulgadas
Espesor de Pared Sch5S a Sch160
Mecanizado Mecanizado de Precisión CNC
Tipo de Conexión Soldadura a Tope
Acabado Superficial Superficie Mecanizada Lisa
Certificación ISO 9001:2015
Características Clave
  • La tolerancia Clase A de MSS SP-43 garantiza un control dimensional preciso
  • Las caras mecanizadas con CNC garantizan un asiento y alineación precisos de la brida
  • Minimiza el estrés de instalación y la variación de la compresión de la junta
  • Espesor de pared constante para una distribución uniforme de la presión
  • La rápida alineación de los agujeros de los pernos reduce el tiempo de instalación
  • Ideal para paquetes montados en patines y construcción de tuberías modulares
  • Informes de inspección completos con cada envío
Aplicaciones
  • Tuberías de instrumentación y control de precisión
  • Paquetes de proceso montados en patines
  • Líneas químicas y farmacéuticas de alta integridad
  • Sistemas de tuberías modulares y prefabricados
  • Servicios de semiconductores y procesos limpios
Garantía de Calidad

La fabricación de precisión requiere mediciones de precisión. Nuestro equipo de inspección utiliza calibradores vernier calibrados, medidores de diámetro interior e instrumentos de medición óptica para verificar cada dimensión crítica contra los requisitos de la Clase A de MSS SP-43. Cada accesorio se verifica individualmente en cuanto a ovalidad, variación del espesor de la pared y escuadra de la cara de la brida. El sistema de gestión de calidad está certificado según ISO 9001:2015 y mantenemos registros completos para la trazabilidad de lotes. Con una capacidad dedicada de mecanizado CNC y 15 años de experiencia en accesorios de tubería de precisión, entregamos consistentemente tapones de tolerancias estrictas para proyectos exigentes en Europa, América y Asia.

Preguntas Frecuentes
P1: ¿Qué significa la tolerancia Clase A de MSS SP-43?
R: MSS SP-43 define dos clases de tolerancia para accesorios de soldadura a tope de acero inoxidable. La Clase A proporciona tolerancias dimensionales más estrictas adecuadas para aplicaciones de precisión, mientras que la Clase B permite tolerancias ligeramente más amplias para servicio general. Nuestros tapones de alineación precisa se producen según la Clase A.
P2: ¿Cómo beneficia la alineación precisa a la instalación?
R: Con accesorios de alineación precisa, la cara de la brida es perfectamente escuadra al eje de la tubería y el diámetro interior es concéntrico. Esto elimina la desalineación angular, reduce el estrés de la junta y hace que la alineación de los agujeros de los pernos sea rápida y sin esfuerzo.
P3: ¿Pueden mecanizar tapones con tolerancias personalizadas?
R: Sí. Para proyectos especiales, podemos mecanizar tapones con tolerancias más estrictas que la Clase A de MSS SP-43. Por favor, comparta su dibujo o requisitos de tolerancia para su evaluación.
P4: ¿Son adecuados estos accesorios para aplicaciones de alta pureza?
R: Sí, los tapones de alineación precisa SS316L con superficies mecanizadas lisas son adecuados para aplicaciones de alta pureza y procesos limpios. Se puede añadir electropulido para servicios de semiconductores y farmacéuticos.
