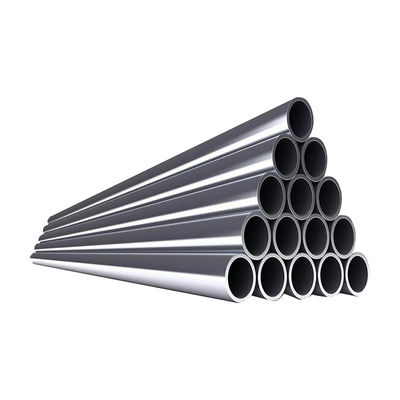

Inconel 625 Pipe sin costura de aleación de níquel Offshore Subsea Sour Service NACE MR0175 Certificado

Tubo sin costura de aleación de níquel Inconel 625 para el servicio de acidez submarina en alta mar

Tubo sin costuras de aleación de níquel de Inconel 625 (N06625 de la norma de las Naciones Unidas, EN 2.4856)es el material estándar de la industria paraServicio de acidez submarina en alta maraplicaciones en las que los aceros inoxidables convencionales e incluso los grados dúplex no pueden resistir los desafíos combinados de altas presiones parciales de sulfuro de hidrógeno (H2S), concentraciones extremas de cloruro,y temperaturas elevadas encontradas en la producción de petróleo y gas en aguas profundasLa composición única de níquel-cromo-molibdeno-niobio ofrece una resistencia excepcional a la corrosión por agujeros de cloruro y grietas, el agrietamiento por sulfuro y la oxidación a altas temperaturas.lo que lo convierte en la especificación de material preferida para saltadores de cabeza de pozo submarinos., líneas de inyección química, tubos de inyección de metanol, líneas de control hidráulico y conexiones de instrumentación de procesos en sistemas de producción submarinos que operan a profundidades de agua superiores a 3000 metros.

Completamente certificado según la NACE MR0175/ISO 15156-3 para el servicio ácido sin restricciones ambientales hasta las presiones parciales máximas de H2S probadas (nivel VII),El tubo sin costura Inconel 625 elimina el riesgo de agrietamiento por tensión de sulfuro que limita los aceros inoxidables dúplex y súper dúplex en ambientes de producción ácidos agresivosCada tubo es sometido a recocido por solución a 1090-1200 grados centígrados, seguido de un apagado rápido para lograr las propiedades mecánicas y la resistencia a la corrosión especificadas.verificado mediante análisis químico completo, ensayo de tracción, medición de dureza (máximo 35 HRC por NACE), ensayo de corrosión intergranular por método ASTM G28 A,y 100 por ciento de identificación positiva del material (PMI) utilizando espectroscopia de fluorescencia de rayos XToda la documentación, incluido el certificado de ensayo de molino (EN10204 3.1), el certificado de conformidad NACE,y los informes de ensayos de corrosión se proporcionan en inglés para la verificación del diseño del cliente y la revisión reglamentaria.

Especificaciones técnicas

Ventajas clave para el servicio de acidez submarina en alta mar

• Imunidad a la corrosión por estrés por cloruro:A diferencia de los aceros inoxidables austeníticos que son susceptibles al cloruro SCC por encima de los 60 grados Celsius,El inconel 625 es esencialmente inmune a la corrosión por cloruro a todas las temperaturas de servicio prácticas, proporcionando una fiabilidad incondicional para los equipos submarinos donde la entrada de agua de mar o el contacto con el agua producida es inevitable.
• NACE MR0175 Nivel VII Servicio agrio:Certificado para las condiciones de servicio ácido más severas sin límites ambientales de presión parcial de H2S, concentración de cloruro o pH dentro del rango de ensayo,eliminación de la incertidumbre del agrietamiento por tensión por sulfuro que limita las aplicaciones de acero inoxidable duplex y superduplex en ambientes de producción de aguas profundas agresivos.
• Resistencia a la corrosión en grietas de agua de mar:El valor PREN superior a 50 (en comparación con 34 para 2205 duplex y 24 para 316L) garantiza la ausencia de corrosión por grietas en el agua de mar estancada a todas las temperaturas hasta al menos 40 grados centígrados,crítico para los equipos submarinos donde el crecimiento marino, la acumulación de sedimentos y las fisuras estrechas en las superficies de las juntas crean condiciones de corrosión agresivas.
• Capacidad para una amplia temperatura:Desde temperaturas criogénicas de GNL de menos 196 grados centígrados hasta un servicio continuo a altas temperaturas de 980 grados centígrados para una resistencia a la oxidación,El inconel 625 mantiene sus propiedades mecánicas y su resistencia a la corrosión en un rango de temperaturas incomparable por cualquier tipo de acero inoxidable, apoyando aplicaciones desde el procesamiento de gas criogénico hasta la producción de pozos a alta temperatura.
• Resistencia a la fragilidad del hidrógeno:La estructura cristalina austenítica cúbica centrada en la cara (FCC) de las aleaciones de níquel proporciona una difusividad de hidrógeno inherentemente más baja y una mayor solubilidad en comparación con los aceros ferríticos y martensíticos,reducir drásticamente la susceptibilidad a la fragilidad del hidrógeno en componentes submarinos protegidos catódicamente y en entornos de producción ácidos con carga de hidrógeno atómico.
• Resistencia a la fatiga y a la erosión y la corrosión:The high work hardening rate and solid-solution strengthening from molybdenum and niobium provide superior resistance to flow-induced erosion-corrosion in high-velocity multiphase production fluids containing sand and solid particles in subsea flowlines and choke body internals.

Aplicaciones

• Subsea Wellhead y los componentes del árbol de Navidad:Líneas de inyección de químicos, tubos de inyección de metanol, líneas de acceso anuladas,y tubos de control hidráulico en cabezas de pozo submarinas y conjuntos de árboles de Navidad que funcionan en profundidades de agua de hasta 3000 metros con exposición directa a líquidos producidos que contengan H2S, CO2, cloruros y azufre elemental.
• Manifolds y líneas de flujo submarinas:Tubos de instrumentación de pequeño diámetro, líneas de impulso de transmisores de presión, plumas de inyección química,y sistema de muestreo que conecta las tuberías en los colectores de producción submarinos y terminaciones finales de tuberías (PLET) que requieren el cumplimiento de la NACE e inmunidad a la corrosión del agua de mar.
• Las partidas del tubo umbilical:Los paquetes de tubos superduplex en los tubos umbilicales de acero están siendo reemplazados cada vez más por Inconel 625 para campos de aguas profundas con química de producción agresiva,proporcionando una mayor duración a la fatiga durante el servicio dinámico umbilical entre la torreta del FPSO y el fondo marino.
• Equipo de terminación del agujero inferior:Mandrillas de inyección de productos químicos, carcasas de válvulas de elevación de gas, tubos de conducción de válvulas de seguridad subterráneas,y encapsulamiento permanente de cables de diámetro en pozos de alta presión a alta temperatura (HPHT) con presiones parciales de H2S y CO2 superiores a 10 bar cada uno.
• Proceso de tuberías en la parte superior:Inyección química de tratamiento de agua producida, tuberías de entrada del separador de pozo de ensayo, producción en fase múltiple en bruto, líneas de drenaje de tambor de descarga automática,y sistemas de drenaje cerrados que manejan fluidos agresivos en plataformas de producción en alta mar y FPSOs.

Preguntas frecuentes

P: ¿Por qué se especifica Inconel 625 para el servicio ácido submarino en alta mar en lugar de acero inoxidable súper dúplex?
R: Si bien los aceros inoxidables súper dúplex como UNS S32750 (2507) ofrecen una excelente combinación de resistencia y resistencia a la corrosión para muchas aplicaciones en alta mar,han definido límites medioambientales con arreglo a la NACE MR0175/ISO 15156 que restringen su uso en condiciones de acidez severaLos grados súper dúplex están limitados a aproximadamente 0.1-0.2 bar H2S presión parcial a temperatura ambiente con hasta 10 por ciento de salmuera de NaCl a pH 4.5 o superior.El Inconel 625 no se enfrenta a tales restricciones medioambientales en la NACE MR0175 Nivel VII, por lo que es la especificación de material predeterminada cuando los niveles de H2S, las concentraciones de cloruro o la presencia de azufre elemental exceden los límites duplex.Inconel 625 proporciona una resistencia superior a la corrosión de grietas en el agua de mar (PREN de más de 50 versus 41 para super duplex), que es fundamental para los equipos submarinos que no pueden inspeccionarse o mantenerse después de su instalación.

P: ¿Cuál es el tiempo de entrega típico para el tubo sin costura Inconel 625 y qué documentación se proporciona?
R: El tiempo de producción estándar para el tubo sin costura Inconel 625 es de 20 a 35 días hábiles desde la confirmación del pedido, dependiendo de las dimensiones, la cantidad y el calendario de producción actual de la fábrica.La disponibilidad de stock de molino para tamaños comunes (1/2 pulgada a 4 pulgadas NPS en SCH 40S y SCH 80S) puede reducir la entrega a 10-15 días hábilesLa documentación proporcionada con cada envío incluye: Certificado de ensayo de materiales conforme a la norma EN10204 3.1 que muestra la composición química, resistencia a la tracción y al rendimiento, elongación, dureza,y parámetros de tratamiento térmico; certificado de conformidad NACE MR0175/ISO 15156; informe positivo de identificación del material (PMI) para el 100% de las tuberías; informe de ensayo de corrosión intergranular del método ASTM G28 A;informes de ensayos de corriente ultrasónica y de corriente de remolinoEn el caso de los vehículos de la categoría II, la certificación de los vehículos de las categorías II, III y V, incluidos los vehículos de las categorías II, III y V, se otorgará a los vehículos de las categorías II, III y V, y a los vehículos de las categorías III y V.o Lloyd's Register está disponible bajo petición.

P: ¿Cómo funciona Inconel 625 en agua de mar con protección catódica aplicada?
R: El Inconel 625 es totalmente compatible con los sistemas de protección catódica (CP) comúnmente utilizados en estructuras marinas y equipos submarinos.A diferencia de los aceros de baja aleación de alta resistencia que son susceptibles a la fragilidad del hidrógeno bajo CP, o aleaciones de titanio que pueden sufrir la formación de hidruro a potenciales muy negativos, Inconel 625 mantiene sus propiedades mecánicas y resistencia a la corrosión en condiciones de CP. The inherent resistance to hydrogen embrittlement combined with the exceptional seawater corrosion resistance means Inconel 625 components can be safely connected to the same CP system protecting the carbon steel structure without requiring electrical isolationEsto simplifica el diseño submarino al eliminar la necesidad de juntas de aislamiento dieléctrico y sus requisitos de mantenimiento e inspección asociados.

P: ¿Se requiere un tratamiento térmico posterior a la soldadura para el tubo Inconel 625 en servicio ácido?
A: Para la mayoría de las aplicaciones de servicio de acidez submarina que utilizan el grado 1 recocido en solución según ASTM B444,El tratamiento térmico posterior a la soldadura (PWHT) generalmente no se requiere cuando se utiliza la composición de relleno Inconel 625 (ERNiCrMo-3) con procedimientos de soldadura calificados.El diseño de la aleación evita la sensibilización durante la soldadura a través de la química estabilizada con niobio, que forma carburo de niobio estable en lugar de carburo de cromo.mantenimiento del contenido de cromo en solución sólida para su resistencia a la corrosiónSin embargo, para las aplicaciones más críticas de la NACE MR0175,algunos usuarios finales especifican el recocido de la solución a 1090-1200 grados Celsius después de la soldadura para eliminar la microsegregación de la soldadura y garantizar una resistencia a la corrosión uniforme en todo el conjunto soldadoSe recomienda consultar la especificación de soldadura del proyecto específico y el ingeniero de corrosión para los requisitos definitivos de PWHT basados en las condiciones reales de servicio y los requisitos del código de diseño.
