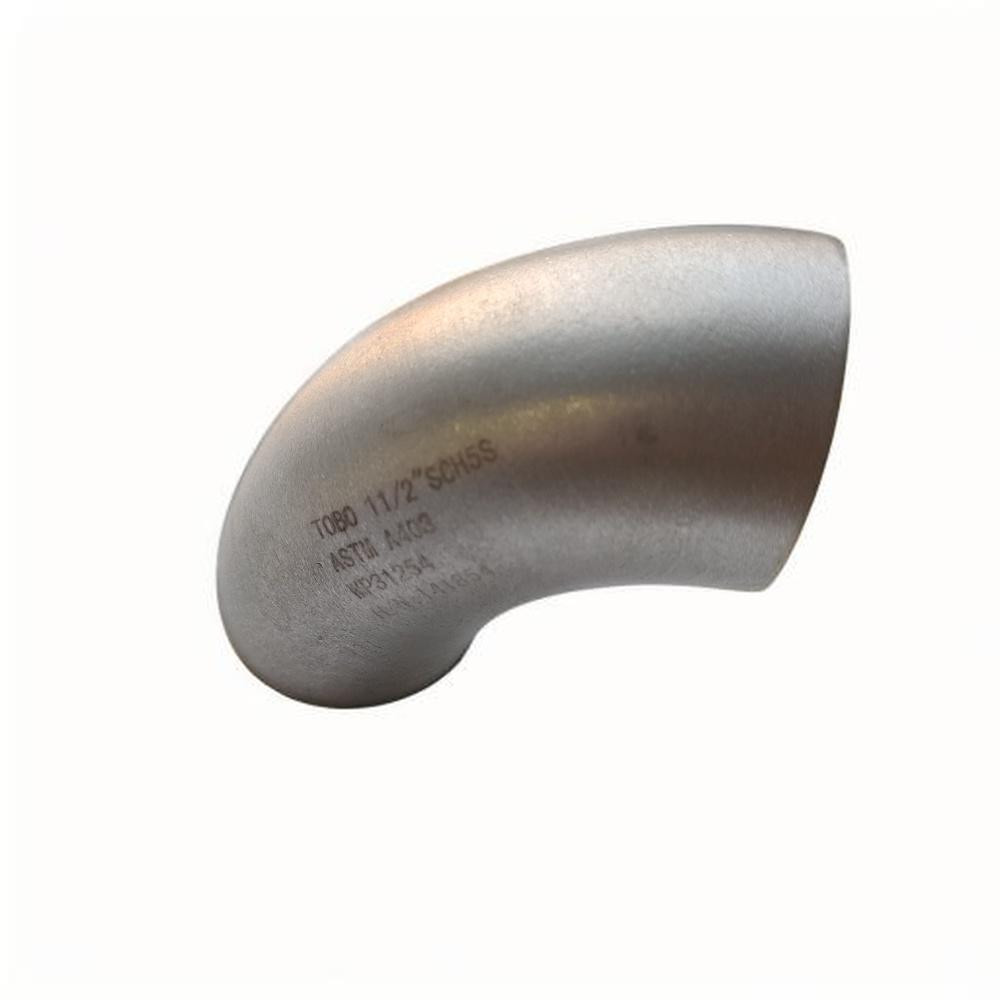

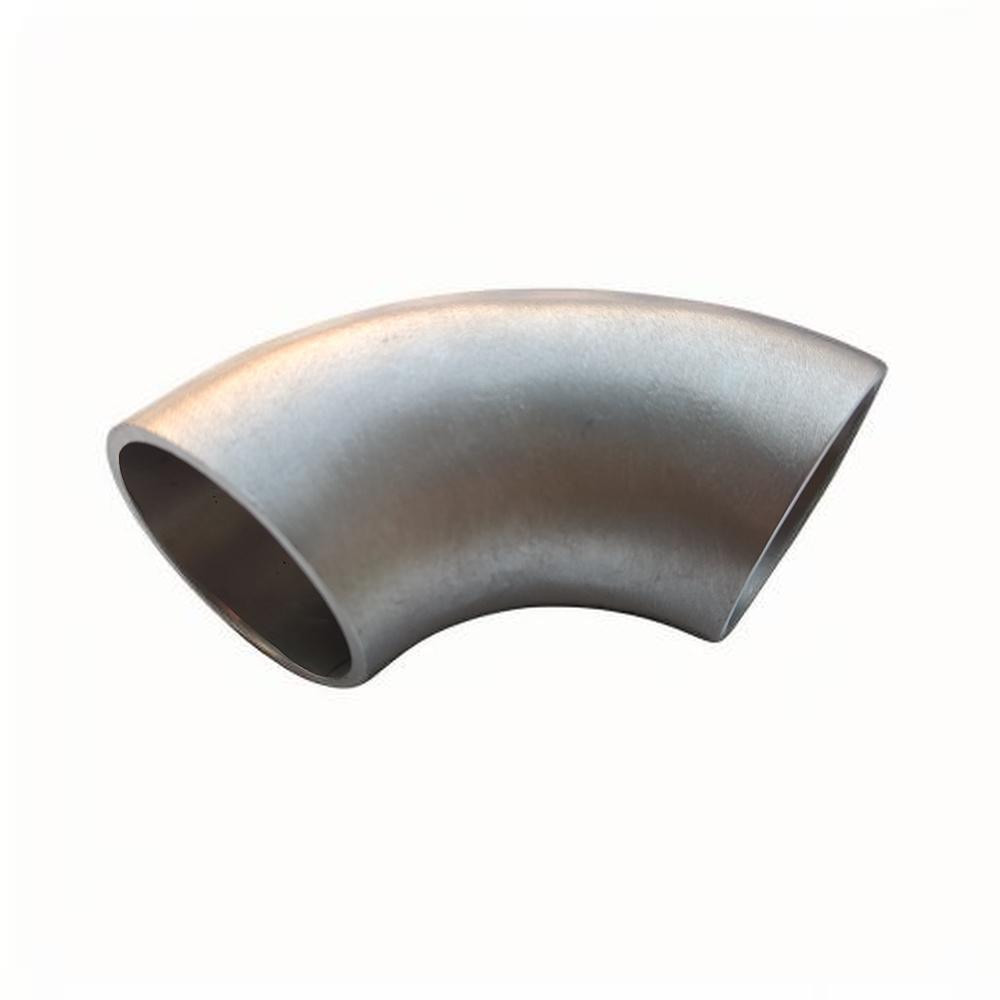

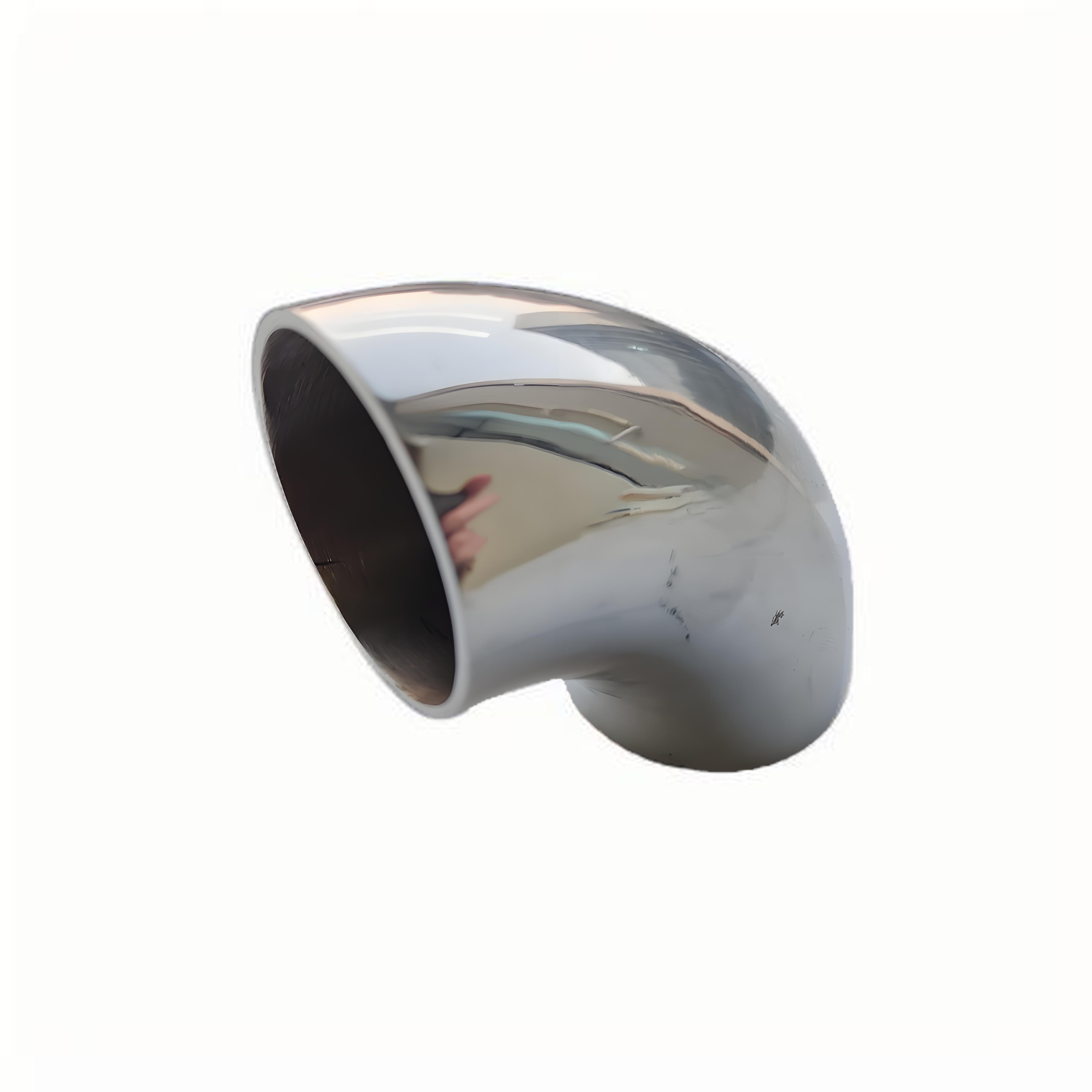

Solución recocida de acero inoxidable 316 90 grados LR Codo ASTM A403

Solución recocida de acero inoxidable 316 90 grados LR Codo ASTM A403

Elsolución recocida 316 acero inoxidable 90 grados de largo radio codo, fabricados en pleno cumplimiento de lasSe aplicarán los siguientes requisitos:, está diseñado para sistemas de tuberías de procesos críticos donde la resistencia a la corrosión intergranular es primordial.Tratamiento térmico por recocido de solucióna 1040 °C (1904 °F) seguido de una rápida extinción con agua, disuelve los precipitados de carburo de cromo que se forman en los bordes de los granos durante las operaciones de soldadura o moldeo en caliente.Esta restauración metalúrgica vuelve a homogeneizar la microestructura austeníticaPara las plantas de procesamiento químico, las unidades de refinería, las instalaciones de fabricación de productos químicos y las instalaciones de fabricación de productos químicos, las instalaciones de procesamiento de productos químicos, las instalaciones de procesamiento de productos químicos y las instalaciones de refinería de productos químicos, las instalaciones de procesamiento de productos químicos y las instalaciones de procesamiento de productos químicos, las instalaciones de procesamiento de productos químicos y las instalaciones de procesamiento de productos químicos, las instalaciones de procesamiento de productos químicos y las instalaciones de procesamiento de productos químicos, las instalaciones de procesamiento de productos químicos y las instalaciones de refinería de productos químicos, las instalaciones de procesamiento de productos químicos y las instalaciones de procesamiento de productos químicos, las instalaciones de procesamiento de productos químicos y las instalaciones de procesamiento de productos químicos, las instalaciones de procesamiento de productos químicos y las instalaciones de procesamiento de productos químicos, las instalaciones de procesamiento de productos químicos y las instalaciones de procesamiento de productos químicos, las instalaciones de procesamiento de productos químy instalaciones petroquímicas donde los sistemas de tuberías se encuentran con ácidos orgánicos calientes, medios oxidantes y flujos de proceso que contienen cloruro, este accesorio de codo de soldadura con extremo ofrece la integridad fiable a largo plazo que las alternativas no recocidas no pueden igualar.

La geometría de largo radio (R=1.5D) de este codo recocido por solución proporciona una superficie lisa,cambio gradual en la dirección del flujo que minimiza la erosión inducida por la turbulencia y la pérdida de presión en comparación con las configuraciones de radio corto. Cada equipo conforme a la norma ASTM A403 se somete aPruebas de corrosión intergranular (IGC)Las puntas de las soldaduras con bisela se mecanizan con arreglo a la norma ASME B16.9 dimensionesPara los ingenieros que especifiquen sistemas de tuberías según ASME B31.3 Proceso de tuberías o ASME B31.1 Códigos de las tuberías eléctricas, esta solución recocida 316 codo de acero inoxidable representa una solución de ajuste totalmente compatible con el código, rastreable y documentada.

Especificaciones técnicas

Ventajas y áreas de aplicación

• Resistencia a la corrosión intergranular restaurada:El proceso de recocido de la solución a 1040 °C seguido de un apagado rápido disuelve completamente los carburos de cromo precipitados en los bordes de los granos.restablecimiento de la capa pasiva protectora de óxido de cromo y eliminación de la susceptibilidad al ataque intergranular en medios ácidos.
• Rendimiento de la CIG validado:Cada lote de tratamiento térmico se somete a pruebas ASTM A262 Practice E Strauss con una solución de sulfato de cobre y ácido sulfúrico hirviendo.La ausencia de grietas intergranulares después de una exposición de 15 horas y pruebas de curvatura de 180 grados proporciona pruebas documentadas de resistencia a la re-sensibilización.
• Conformidad completa con la norma ASTM A403:El codo recocido por solución cumple todos los requisitos de la norma ASTM A403, incluida la composición química (C ≤ 0,08%, Cr 16-18%, Ni 10-14%, Mo 2-3%), las propiedades de tracción (≥ 515 MPa UTS, ≥ 205 MPa YS),Criterios de aceptación para el ensayo de aplanamiento.
• Instalaciones de procesamiento químico:Es esencial para las tuberías de proceso que transportan ácido acético caliente, ácido fórmico, ácido fosfórico,y corrientes de ácidos orgánicos mixtos a temperaturas de hasta 400 °C, donde el inoxidable 316 sensibilizado fallaría prematuramente por corrosión intergranular.
• Unidades de hidroprocesamiento de refinerías:Utilizado en tuberías de aguas residuales de reactores de alta presión, sistemas aéreos de fraccionadores,y circuitos de extracción de agua agria en los que la combinación de temperaturas elevadas y entornos que contienen H2S exige tanto el recocido en solución como el cumplimiento de la NACE MR0175.
• Instalaciones de etileno petroquímico:Adecuado para agua de apagado, lavado cáustico, and pygas hydrogenation piping circuits where process-side corrosion combined with external insulation CUI (corrosion under insulation) conditions can drive intergranular attack in non-annealed fittings.
• Farmacéutica y química fina:Seleccionado para los bucles de enfriamiento de la cubierta del reactor, tuberías de recuperación de solvente,y cabeceras de distribución limpias en el lugar donde la limpieza del proceso de lote con soluciones ácidas calientes podría causar un ataque al límite de grano en componentes inoxidables soldados o trabajados en frío.
• Balance nuclear de la planta:Se utiliza en sistemas auxiliares de agua de refrigeración, control químico y de volumen y de tratamiento de residuos en centrales nucleares,cuando el material certificado ASTM A403 con plena trazabilidad y los informes de ensayo IGC sean obligatorios de acuerdo con las especificaciones de contratación de la sección III de la ASME.

Preguntas frecuentes

P: ¿Por qué es crítico el recocido en solución para 316 codos de acero inoxidable utilizados en el procesamiento químico?

R: Durante la fabricación de un codo de soldadura por extremo, la operación de formación en caliente calienta el material hasta el rango de temperatura de sensibilización de 425-870 °C (800-1600 °F).Los átomos de cromo se combinan con el carbono en los límites de los granos para formar precipitados de carburo de cromo (Cr23C6)Estos precipitados agotan las regiones fronterizas adyacentes del cromo por debajo del umbral del 12% requerido para la pasividad del acero inoxidable.El resultado es una microestructura susceptible a la corrosión intergranular cuando se expone a medios de proceso ácidosLa solución que recoce el codo a 1040°C vuelve a disolver estos carburos de cromo en solución.y la extinción rápida del agua bloquea el cromo en una distribución homogénea en toda la matriz de austenitaSin este tratamiento térmico, un accesorio de codo 316 expuesto químicamente puede fallar por ataque al límite del grano en pocos meses de servicio, aunque la composición del material a granel parezca aceptable.

P: ¿Cómo beneficia la geometría de radio largo las tuberías de proceso en comparación con los codos de radio corto?

R: El codo recocido con solución de radio largo (R=1.5D) proporciona una transición de la trayectoria de flujo más gradual en comparación con la geometría R=1.0D más corta.Esto se traduce en una caída de presión aproximadamente un 30% menor por accesorio., reducidas tasas de erosión en flujos cargados de estiércol o partículas, y una longitud tangente recta suficiente para una radiografía adecuada de la soldadura de circunferencia.3 y B31.1 para las tuberías de procesos y de energía, a menos que las limitaciones de espacio requieran específicamente un codo de radio corto.Para las plantas de procesamiento químico en las que las prioridades operativas son minimizar la energía de bombeo y maximizar la vida útil de los equipos, el codo de largo radio ASTM A403 ofrece ventajas mensurables en el costo total de propiedad sobre su homólogo de radio corto.

P: ¿Qué documentación acompaña a cada codo de acero inoxidable 316 recocido por solución?

R: Cada accesorio viene con un paquete completo de certificación EN 10204 Tipo 3.1, que incluye: (1) análisis de la composición química del calor de origen con trazabilidad hasta el certificado de molino.,(2) resultados de ensayos de propiedades mecánicas (resistencia a la tracción, resistencia al rendimiento, alargamiento en la fractura y reducción de la superficie),(3) el gráfico de tiempo y temperatura de recocción de la solución con especificación del medio de extinción, (4) informe de ensayo ASTM A262 Practice E IGC con determinación de aprobación/no y parámetros de ensayo, (5) informe de inspección dimensional que verifique la conformidad con las tolerancias ASME B16.9, incluida la OD,espesor de la paredPara los pedidos que cumplan con la NACE MR0175, se indicará el número de ordenes que se han emitido.Además, proporcionamos los resultados de los ensayos de dureza (≤22 HRC máximo) y un certificado de conformidad que verifica que se han cumplido todos los requisitos de servicio ácido para este accesorio de codo recocido con solución..
