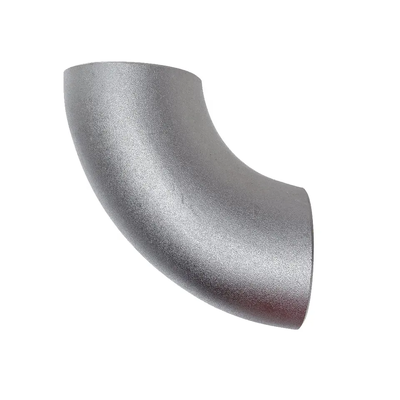

Codo de escape de acero inoxidable 304 con doblado de mandril de 45 y 90 grados para adaptación de turbo automotriz

Mandrel Bend 304 SS Codo de escape 45 90 grados para la modernización de turbo automotriz

Elel codo de escape del mandril doblado de acero inoxidable 304está diseñado especialmente para el mercado de repuestos de rendimiento automotriz, donde la velocidad de los gases de escape, la durabilidad térmica y la precisión de fabricación son los requisitos definitorios.A diferencia de los tubos convencionales doblados por prensado que colapsan el radio interno y restringen el área de flujo hasta en un 35%, cada unoCurva del mandril CNCel codo mantiene un diámetro interno constante a lo largo del arco de curvatura. Esto se logra mediante un mandril interno que sostiene la pared del tubo desde el interior durante la operación de curvatura,Prevención de la ovulación y las arrugasEl resultado es untrayectoria de flujo suave y sin restriccionesEl motor está equipado con un motor de cuatro cilindros, que maximiza la eficiencia de eliminación de gases de escape, reduce el tiempo de carga del turbocompresor y contribuye a obtener ganancias de caballos de fuerza mensurables en aplicaciones de motores afinados.Acero inoxidable 304con una excelente resistencia a la oxidación a temperaturas de los gases de escape superiores a 800 °C, este codo de flexión de mandril es la opción del fabricante profesional para la construcción de colectores turbo, fabricación de tubos descendentes,conducción de los tubos de entre enfriadores, y sistemas de escape de retroceso de gato personalizados.

Disponible en ambosConfiguraciones de 45 grados y 90 grados, este codo de escape de acero inoxidable con mandril soporta todo el espectro de desafíos de enrutamiento del sistema de escape.La metalurgia de acero inoxidable 304 proporciona una resistencia superior a la corrosión contra la sal de carreteraEl acero blando aluminizado es el acero blando más resistente a la humedad, la condensación y los subproductos de la combustión ácida en comparación con las alternativas de acero blando aluminizado.Compatibilidad con soldadura TIGcon barra de relleno ER308L estándar, que permite la integración perfecta en conjuntos de escape fabricados a medida.y entusiastas del automóvil que construyen sistemas turbocompresores donde cada CFM del flujo de escape importa, este montaje de codo doblado con mandril CNC ofrece la precisión de fabricación y la calidad del material que exige la aplicación.

Especificaciones técnicas

Ventajas y áreas de aplicación

• Flujo ilimitado de gases de escape:El proceso de flexión de mandril CNC mantiene una zona de sección transversal completa y constante a través de la curva,eliminando las ondulaciones internas que restringen el caudal y la característica de reducción del diámetro de los tubos de escape dobladosEsto se traduce en una contrapresión reducida, una respuesta más rápida de la bobina del turbo y una eficiencia volumétrica mensurablemente mayor.
• Resistencia a la oxidación a altas temperaturas:El acero inoxidable 304 con un 18% de cromo y un 8% de níquel mantiene la integridad estructural y el acabado de la superficie a temperaturas sostenidas de los gases de escape hasta 870 °C,muy superiores a los límites térmicos del acero suave aluminizado (aproximadamente 600 °C) comúnmente utilizado en los sistemas de escape OEM.
• Durabilidad a la corrosión en ambientes hostiles:La construcción de acero inoxidable resiste el condensado ácido que se forma durante el funcionamiento del motor de arranque en frío, la exposición a la sal del camino en climas de invierno,y los subproductos de combustión que contienen azufre y que atacan químicamente los componentes de escape de acero suave, asegurando que este dispositivo de cubito de escape mantiene su integridad estructural durante toda la vida útil del vehículo.
• Fabricación de maniobras turbo:Sirve como el bloque de construcción fundamental para los colectores de escape turbo personalizados,donde múltiples codos de flexión de mandril están soldados entre sí para crear corredores primarios de igual longitud que optimizan el tiempo del pulso de escape y la respuesta del turbocompresor en todo el rango de RPM del motor.
• Construcción de tuberías y sistemas de escape:Se utiliza en la fabricación de tubos descendentes de alto flujo que conectan la salida de la turbina del turbocompresor con el convertidor catalítico o el escape de tubos rectos, donde suave,Las curvas de diámetro constante son críticas para prevenir la acumulación de contrapresión después de la turbina.
• Se aplicará el método de comprobación siguiente:El conducto interno liso de este codo de acero inoxidable de mandril también lo hace adecuado para la tubería de aire de carga en el lado frío entre la salida del compresor del turbocompresor, el intercooler y el colector de admisión,donde minimizar la caída de presión mantiene la eficiencia de aumento del turbocompresor.
• Exhaustos de motocicletas y deportes motorizados:El peso más ligero de 304 inoxidable de pared delgada (1,5 mm) combinado con la geometría de curva de precisión es ideal para cabeceras de escape de motocicletas de alto rendimiento, tuberías de enlace de silenciador deslizante,Fabricación de sistemas de escape UTV y/o de escape lado a lado.
• Sistemas de escape marinos húmedos:Adecuado para la sección seca de los elevadores de gases de escape húmedos marinos y los codos aguas arriba del punto de inyección de agua,donde el acero inoxidable 304 proporciona una resistencia a la corrosión superior en la atmósfera del compartimento del motor de los buques con sal en comparación con las alternativas de acero al carbono.

Preguntas frecuentes

P: ¿Cuál es la ventaja de rendimiento de un codo de escape de curva de mandril frente a un codo de curva de prensa o de curva de trituración?

R: La diferencia de rendimiento es sustancial y medible en un dinamómetro.Esto hace que el radio externo se adelgace y se estire mientras que el radio interno se comprime y forma arrugas o ondulaciones que restringen el flujoEl resultado es una reducción de la superficie de la sección transversal del 15-35% en el ápice de la curva, que actúa como una restricción de flujo localizada.El sistema utiliza un mandril interno (una serie de mandrilesEl sistema de conducción de los tubos de acero se basa en un sistema de conducción de acero (por ejemplo, una bola de acero articulada) que sostiene el tubo ID durante la curvatura.Para un motor de cuatro cilindros con turboalimentador de 300 caballos de fuerza, reemplazar los codos de escape doblados por mandril con codos de acero inoxidable 304 por lo general reduce la contrapresión del escape en 2-4 psi, lo que puede traducirse en ganancias de 5-15 caballos de fuerza con ajuste de soporte,más 200-400 RPM más rápido el umbral de la bobina turbo.

P: ¿Se puede utilizar este codo de escape de acero inoxidable 304 antes del convertidor catalítico (sección de pre-cat)?

R: Sí, este codo de escape de mandril curvado 304 SS está calificado para las temperaturas de los gases de escape antes del convertidor catalítico,que generalmente oscilan entre 400 °C y 900 °C en función de la carga del motor y de la relación aire-combustibleEl acero inoxidable 304 proporciona una excelente resistencia a la oxidación en este rango de temperatura.Para aplicaciones de trabajo extremo, como los gases de escape de los motores rotativos (Wankel) en los que los EGT pueden superar los 1000 °C de forma continua, o para las clases profesionales de deportes de motor que requieren la máxima durabilidad térmica, recomendamos actualizar a 316 de acero inoxidable o 321 de acero inoxidable (estabilizado con titanio) mandril codos de flexión.Estas aleaciones proporcionan una mayor resistencia al arrastramiento y resistencia a la oxidación a temperaturas cercanas a los 925 °CPara la gran mayoría de las aplicaciones de turbo en la calle y en la pista, el codo de curvatura de mandril en acero inoxidable 304 proporciona el equilibrio óptimo de rendimiento térmico,resistencia a la corrosión, facilidad de fabricación y rentabilidad.

P: ¿Qué procedimientos de soldadura recomienda para unir los codos de escape de la curva de mandril en un colector personalizado?

R: Recomendamos la soldadura GTAW (TIG) con varilla de relleno ER308L para unir los codos de curvatura de mandril de acero inoxidable 304 en la fabricación del sistema de escape. Los parámetros clave incluyen: DCEN (polaridad recta), 1.6 mm o 2.Electrodo de tungsteno con punta afilada de 4 mm con tório o lantano, gas de blindaje de argón a una velocidad de flujo de 8-12 L/min, y 40-70 amperios para un espesor de pared de 1,5 mm.La limpieza completa con argón dentro del tubo durante la soldadura es crítica para evitar el azúcar (formación de óxido de cromo) en el orificio interno, lo que puede crear elevadores de tensión y posibles puntos de inicio de grietas.Un flujo solar o una pasta de flujo de respaldo similar puede sustituir la purga posterior en escenarios de reparación de campo donde el acceso a la purga interna de argón no es prácticoDespués de la soldadura, recomendamos la aplicación de pasta de encurtidos para eliminar el tinte térmico de la soldadura HAZ, restaurando la resistencia a la corrosión completa del conjunto del codo de escape de acero inoxidable 304. "
